Descrizione del prodotto:

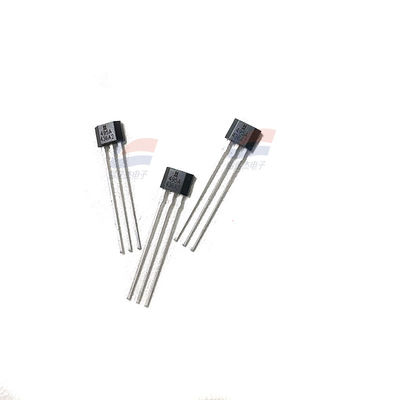

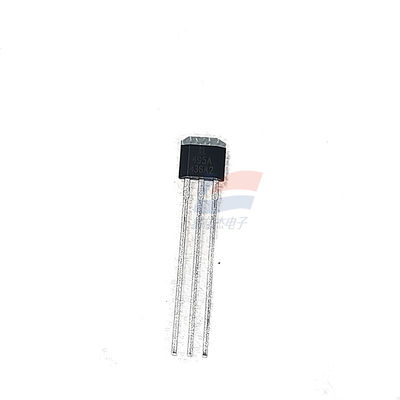

Il sensore Hall lineare SS496B è utilizzato per le biciclette elettriche
Caratteristiche:
Sensori ad effetto Hall lineari proporzionali in miniatura a basso costo serie SS496B; Montaggio superficiale
La serie SS496B MRL (Miniature Proportional Linear) è un dispositivo ad effetto Hall lineare multifunzionale che può essere azionato dal campo magnetico di un magnete permanente o di un elettromagnete. La tensione di uscita proporzionale è impostata dalla tensione di alimentazione. Varia proporzionalmente con l'intensità del campo magnetico. I circuiti integrati offrono una maggiore stabilità e sensibilità alla temperatura. La resistenza a film sottile regolata al laser sul chip offre alta precisione (da zero al 3%, con una sensibilità fino al 3%) e compensazione della temperatura. Il coefficiente di temperatura positivo della sensibilità (tipicamente +0,02% / C) compensa il coefficiente di temperatura negativo del magnete a basso costo.
I sensori della serie SS496B offrono un rilevamento MRL economico e hanno specifiche leggermente superiori rispetto ai prodotti SS490. L'SS490B presenta un ingresso o un'uscita pull tipica continua di 1,5 mA e funziona con una corrente di alimentazione di 7 mA a 5,0 V a 25 ° C per ottenere prestazioni prevedibili nell'intero intervallo di temperatura. I sensori della serie SS490B presentano tolleranze di posizione zero e sensibilità, che variano con la temperatura.
Nome della serie: SS490
La modalità di azionamento magnetico è lineare
Tensione di uscita: da 0,2 V a VS-tipico 0,2 V, da 0,4 V a Vs-0,4 V (valore minimo)
L'assorbimento di corrente di uscita minimo è 0,6 mA, tipicamente 1,5 mA quando Vs> 4,5 V
La corrente di dispersione massima è 10 µA
Temperatura di esercizio: da -40°C a 150°C [-40°F a 302°F]

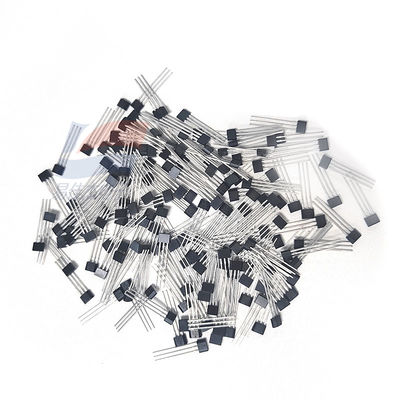

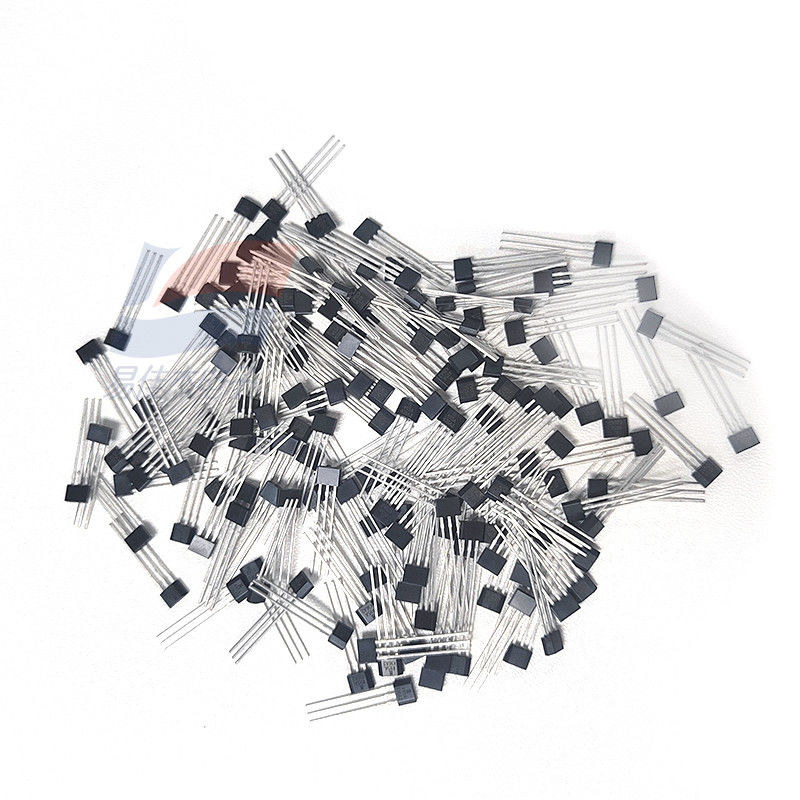

Tipo di confezione: terminale standard piatto piatto di tipo TO-92, sfuso, 1000 pezzi per sacchetto
Il tempo di commutazione aumenta (dal 10% al 90%) fino a 1,5 µs
La sensibilità minima è 2.300, la tipica è 2.500 e la massima è 2.700 millivolt per grammo
Categoria di prodotto: IC sensore lineare ad effetto Hall
La tensione di alimentazione varia da 4,5 V a 10,5 V
La corrente di alimentazione è 7,0 mA (valore tipico) a 5 Vdc
La sorgente di corrente di uscita minima è 1 mA, tipicamente 1,5 mA quando Vs> 4,5 V
Tipo di uscita: assorbimento o acquisto
Temperatura di stoccaggio: da -40°C a 165°C [-40°F a 329°F]
Il tempo di risposta è di 3 microsecondi
Il tempo di commutazione diminuisce (dal 90% al 10%) fino a 1,5 µs
Disponibilità in tutto il mondo
Caratteristiche del prodotto
Uscita lineare e design del circuito flessibile
Il design a quattro Hall IC minimizza l'influenza dello stress meccanico
Rispondere a Gauss positivi o negativi
Utilizza un'efficienza energetica di 7 mA a 5 Vdc
Assorbimento di corrente singolo o uscita di corrente
Il funzionamento rail-to-rail può fornire più segnali disponibili, ottenendo così una maggiore precisione
Il magnetismo compensato dalla temperatura aiuta a fornire un funzionamento stabile all'interno di un ampio intervallo di temperature da -40°C a 150°C [-40°F a 302°F]
Campo di applicazione
Industria
Induzione di corrente di base, utilizzata per il monitoraggio e il rilevamento del carico del motore
Sensori di campo magnetico a prova di manomissione in contatori di utenze remote intelligenti
Controllo della pompa in apparecchiature pesanti ed elettrodomestici
Induzione di spostamento lineare o angolare semplice
Rilevamento della posizione del manubrio/acceleratore in biciclette e scooter elettrici
Induzione di corrente negli apparecchi elettrici
Attivazione della regolazione della velocità in utensili e attrezzature
Lettura del codice magnetico in casseforti, sistemi di sicurezza e sistemi di controllo accessi agli edifici
Medicina: rilevamento della posizione nelle pompe per infusione
Specifiche:
| Tipo di sensore |
Sensore magnetico |
| Campo di rilevamento |
±50mT |
| Punto di lavoro (BOP |
SS496B |
| Tensione di alimentazione |
30V |
