Descrizione del prodotto:
I circuiti integrati con sensore Hall unipolare SS543GT e SS543AT sono utilizzati nei motori brushless DC
Caratteristiche:
Circuito integrato sensore di posizione digitale a effetto Hall SS543GT SS543AT, unipolare, Gauss medio, SOT-89B, nastro a bobina, 1000 pezzi per bobina.
Il circuito integrato sensore di posizione digitale a effetto Hall SS543AT è un dispositivo digitale a effetto Hall piccolo e multifunzionale, azionato dal campo magnetico di un magnete permanente o di un elettromagnete, progettato per rispondere ai poli Nord e Sud alternati o solo al polo Sud. Hanno proprietà magnetiche bipolari, bistabili o unipolari. Il regolatore di tensione integrato può funzionare stabilmente nell'intervallo di tensione di alimentazione da 3,8 V CC a 30 V CC. Questi sensori possono fornire continuamente un'uscita di assorbimento di 20 mA e possono essere riciclati fino a un massimo di 50 mA. La funzione a 3,8 V consente l'uso in molte potenziali applicazioni a bassa tensione. L'uscita digitale di tipo a collettore aperto e ad assorbimento può essere facilmente collegata a vari circuiti elettronici. Tutti gli elenchi di directory possono funzionare a temperature fino a 150°C [302°F]. Per una maggiore flessibilità di progettazione
Serie SS400: tipo TO-92 piatto:
SS4XX: piombo standard dritto, sfuso
SS4XX-L: filo di piombo lungo dritto, sfuso
SS4XX-T2: filo di piombo formato, ammopack con nastro a cassetta
SS4XX-T3: piombo standard dritto, ammopack con nastro a cassetta
SS4XX-S: montaggio superficiale, sfuso
SS4XX-SP: montaggio superficiale, nastro e bobine tascabili
Serie SS500: SOT-89B, nastro e bobine tascabili
Specifiche tecniche
Nome serie: SS500
Tipo di azionamento magnetico unipolare
La tensione di uscita massima è 0,4 V CC
La corrente di uscita è 20 milliampere
Assorbimento del tipo di uscita
Temperatura di stoccaggio: da -50°C a 150°C [-58°F a 302°F]
Punto di rilascio 75 minuti (25°C)

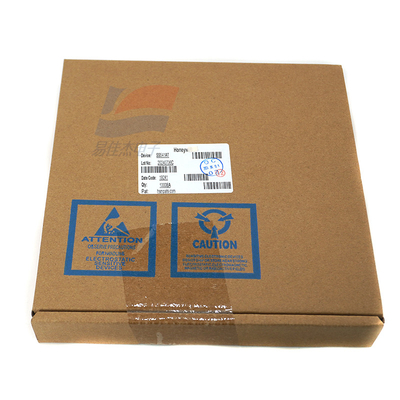

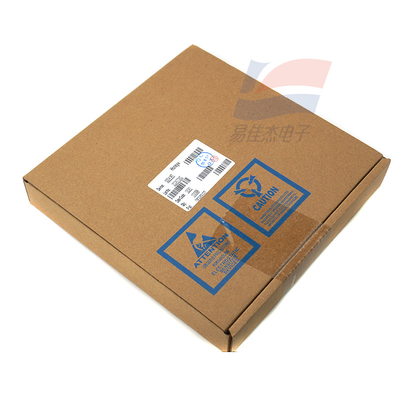

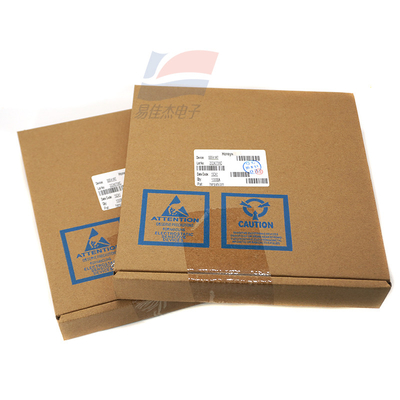

Tipo di imballaggio SOT-89B, nastro e bobine tascabili, 1000 pezzi per bobina
Il tempo di commutazione diminuisce (dal 90% al 10%) fino a 1,5 μs
Categoria prodotto: Circuito integrato sensore di posizione digitale a effetto Hall
La tensione di alimentazione varia da 3,8 V CC a 30 V CC
La corrente di alimentazione massima è 10,0 mA
La corrente di dispersione massima è 10 μA
Temperatura operativa: da -40°C a 150°C [-40°F a 302°F]
Il punto operativo massimo è 180 G (a 25°C)
Differenziale 25 minuti (25°C)
Il tempo di commutazione aumenta (dal 10% al 90%) fino a 1,5 μs
Disponibilità in tutto il mondo
Funzione del prodotto
Il design del circuito integrato Hall a quattro poli può ridurre al minimo lo stress meccanico nella massima misura
I componenti magnetici a compensazione di temperatura possono fornire un funzionamento stabile in un ampio intervallo di temperatura da -40°C a 150°C [-40°F a 302°F]
Un'ampia gamma di tensioni di alimentazione incluse, da 3,8 V CC a 30 V CC, con flessibilità applicativa
Uscita digitale, open-drain del collettore, comoda per il collegamento con vari circuiti elettronici comuni
La versione ad alta sensibilità può essere utilizzata in potenziali applicazioni che richiedono alta precisione o ampi spazi
Magnetismo bipolare, bistabile o unipolare
Applicazione
Industria
Rilevamento di velocità e regime
Tachimetro, camion contatore
Rilevamento di flusso
Commutazione del motore brushless DC (corrente continua)
Controllo motore e ventola
Controllo robot
Trasporti:
Rilevamento di velocità e RPM (giri al minuto)
Tachimetro, camion contatore
Controllo motore e ventola
Alzavetri elettrici
Posizione superiore della cabriolet
Assistenza medica
Assemblaggio motore
- controllo dosaggio
Specifiche:
| Tipo di sensore |
Sensore magnetico |
| Intervallo di rilevamento |
±50mT |
| Punto di lavoro (BOP |
SS543GT SS543AT |
| Tensione di alimentazione |
30V |
