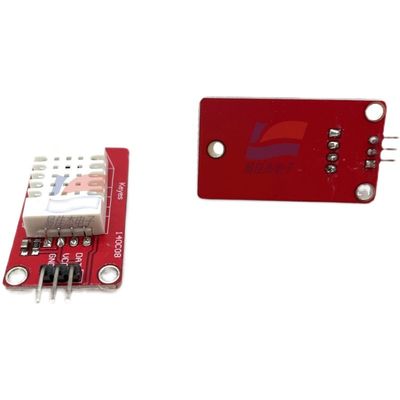

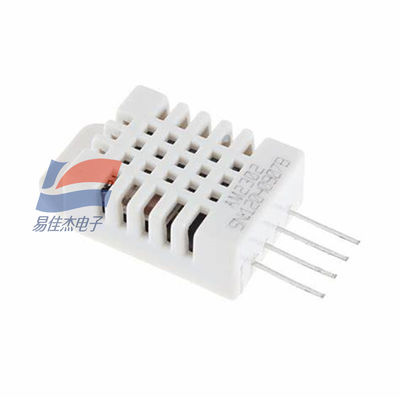

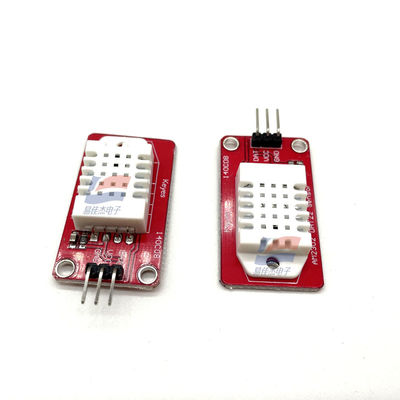

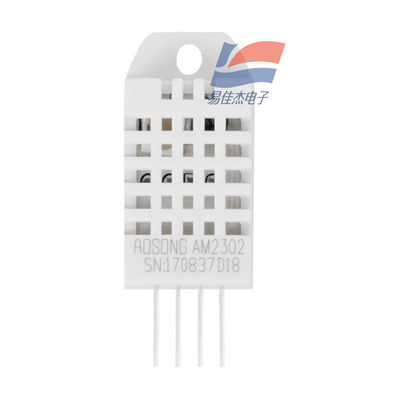

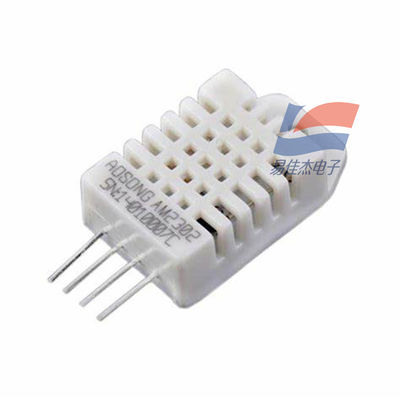

AM2302 Sensore composito di temperatura e umidità per il controllo dell'ambiente familiare per l'allevamento di animali domestici

AM2302 Sensore composito di temperatura e umidità

1. Visualizzazione:

L'AM2302 è un sensore combinato di temperatura e umidità con uscita di segnale digitale calibrata.Applica tecnologie specializzate di acquisizione di moduli digitali e di rilevamento temperatura-umidità, garantendo un'alta affidabilità e un'eccellente stabilità a lungo termine.

2Principio di funzionamento:

Il sensore è costituito da un elemento capacitivo di rilevamento dell'umidità, un elemento di rilevamento della temperatura ad alta precisione e un microcontrollore a 8 bit ad alte prestazioni.I coefficienti di taratura sono memorizzati nel microcontrollore sotto forma di programma, che vengono chiamati durante l'elaborazione dei segnali rilevati all'interno del sensore.

3. tensione di alimentazione:

3.3 - 6V

4Trasmissione del segnale:

• Adotta un'interfaccia seriale a filo singolo con trasmissione dati a 40 bit (prima MSB).
• Tempo di comunicazione: circa 5 ms per ciclo.
• Formato dei dati: dati di umidità a 16 bit + dati di temperatura a 16 bit + somma di controllo a 8 bit.

5. Distanza di misura e precisione:

• Umidità:
  • Intervallo: 0 - 100% RH
  • Precisione: 2 - 5% RH
• Temperatura:
  • Intervallo: -40 - 80°C
  • Accuratezza: ± 0,5°C

6. Consumo di energia:

2.5mA max (durante la conversione, cioè quando si richiedono dati)

7- Dimensioni:

• Corpo principale: 27 mm x 59 mm x 13,5 mm
• Lunghezza del cavo: 23 cm

8Tempo di risposta:

• I dati di temperatura e umidità letti dall'ospite da AM2302 sono sempre il valore di misurazione precedente.
• Quando l'intervallo tra due misurazioni è lungo, si procede a due letture consecutive e si prende il secondo valore come dati in tempo reale.
• Intervallo minimo tra due letture: 2 secondi.

9. Descrizione dell'interfaccia:

• In genere include pin di alimentazione da 3 a 5 V, pin di dati e pin di terra.
• Sebbene usi un singolo cavo per la trasmissione dei dati, è incompatibile con il bus a fili Dallas 1.
• Per i sensori multipli, ciascuno deve avere il proprio pin di dati indipendente.
• Il sensore ha internamente una resistenza pull-up da 5,1 kΩ che collega VCC e pin dati, quindi resistenze pull-up esterne sono generalmente inutili.
