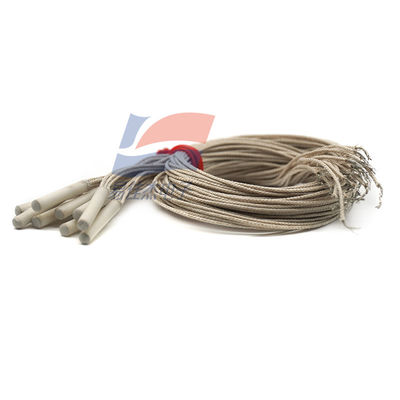

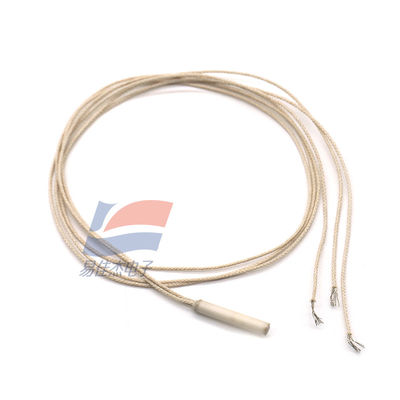

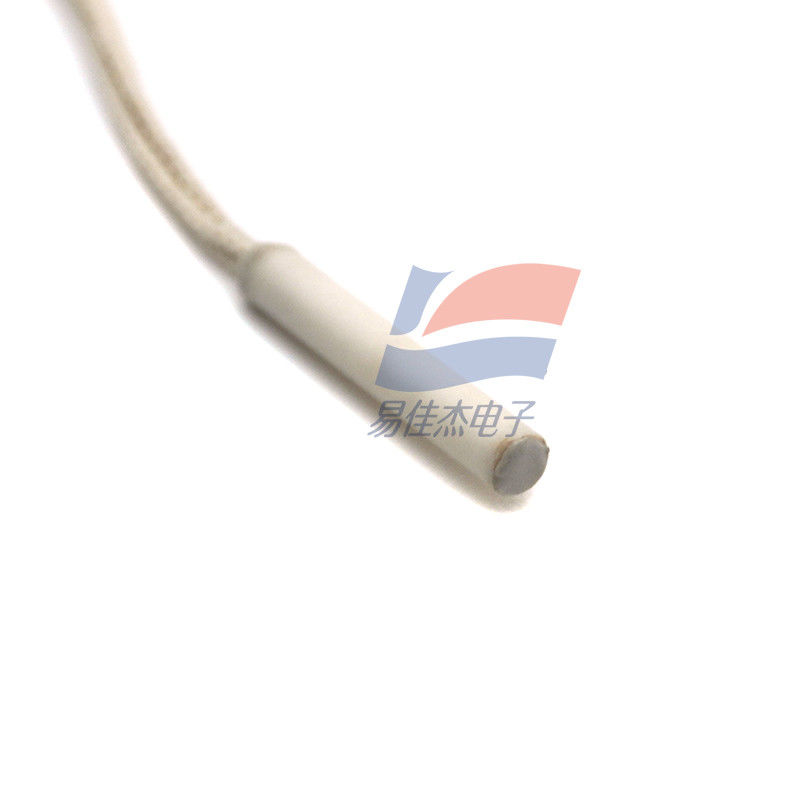

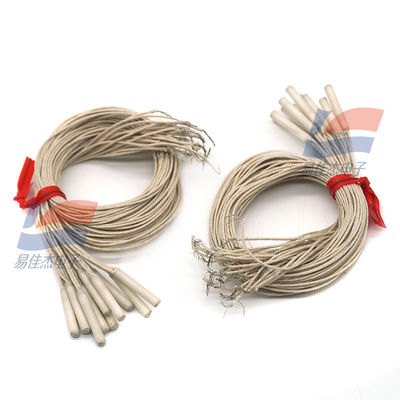

HEL-712-T-1-12-00 Rilevatore di temperatura a resistenza al platino a film sottile

                              HEL-712-T-1-12-00 Rilevatore di temperatura a resistenza al platino a film sottile

Panoramica del prodotto:

HEL-712-T-1-12-00 appartiene alla serie HEL-700 di Honeywell di rilevatori di temperatura a resistenza al platino a film sottile, progettati per il monitoraggio e il controllo di temperature critiche in applicazioni industriali. Questa serie di sensori presenta un'elevata linearità, stabilità e un ampio intervallo di temperature operative, offrendo una risposta rapida in un pacchetto compatto.

Parametri tecnici:

1. Intervallo di temperatura: da -75°C a 540°C (da -100°F a 1000°F).
2. Precisione: la configurazione standard raggiunge ±0,2%, con grado di alta precisione opzionale ±0,1%.
   • Intercambiabilità: ±0,5°C o 0,8% della temperatura (a seconda di quale sia maggiore); opzionale ±0,3°C o 0,6% della temperatura (a seconda di quale sia maggiore).
3. Resistenza di riferimento e intercambiabilità: 1000Ω ±0,2% (opzionale 1000Ω ±0,1%).
4. Coefficiente di temperatura:
   • α (R0 = 1000Ω): 0,00375Ω/Ω/°C; α (R0 = 100Ω): 0,00385Ω/Ω/°C.
5. Risposta di linearità: ±0,1% fondo scala.
6. Costante di tempo:<0,5 secondi in acqua a una velocità di flusso di 3 ft/s.
7. Corrente di funzionamento: massimo 2 mA (errore minimo di auto-riscaldamento 1°C); consigliato 1 mA.
8. Stabilità:<0,25°C/anno, 0,05°C/5 anni.
9. Auto-riscaldamento:<15mW>
10. Resistenza di isolamento: >50 MΩ a 50 VDC.

Caratteristiche del prodotto:

1. Ampio intervallo di temperature adatto a vari ambienti industriali.
2. Elevata precisione ed eccellente intercambiabilità.
3. Risposta rapida per applicazioni che richiedono un rapido feedback della temperatura.
4. La rifinitura laser garantisce precisione e stabilità.
5. Il materiale di confezionamento in ceramica resiste alle alte temperature e alla corrosione chimica.
6. Isolamento del filo in TFE (Teflon) o fibra di vetro per una diversa compatibilità ambientale.
7. Dimensioni ridotte per una facile integrazione in vari dispositivi.
8. Componenti preassemblati per l'uso plug-and-play, eliminando la necessità di cablaggi aggiuntivi.

Campi di applicazione:

1. Apparecchiature HVAC per il monitoraggio della qualità dell'aria e la regolazione della temperatura interna.
2. Assemblaggi di strumenti e sonde per il mantenimento di temperature stabili in misurazioni di precisione.
3. Controllo di processo per il monitoraggio e la regolazione delle temperature nelle linee di produzione.
4. Avvolgimenti e cuscinetti del motore per prevenire danni da surriscaldamento.
5. Pacchi batteria per il monitoraggio della temperatura per migliorare la sicurezza.
6. Camere ambientali per la simulazione di variazioni di temperatura in diverse condizioni.
7. Forni e forni per il controllo ad alta temperatura.
8. Dispositivi medici (ad es. autoclavi).
9. Applicazioni aerospaziali per il monitoraggio della temperatura in ambienti estremi.





Precisione (Standard)	±0,2% della lettura
Precisione (Opzionale)	±0,1% della lettura
Intercambiabilità (Std)	±0,5°C o 0,8% della temperatura (a seconda di quale sia maggiore)
Intercambiabilità (Opt)	±0,3°C o 0,6% della temperatura (a seconda di quale sia maggiore)
Stabilità	<0,25°C/anno, 0,05°C/5 anni
Costante di tempo (Acqua)	<0,5 secondi (a una velocità di flusso di 3 ft/s)
