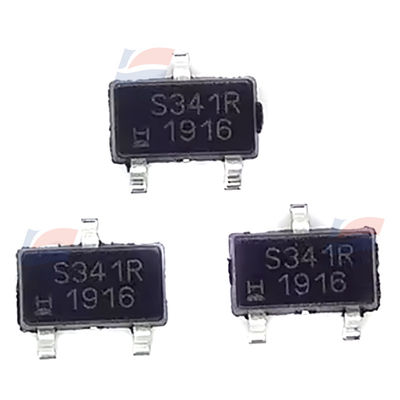

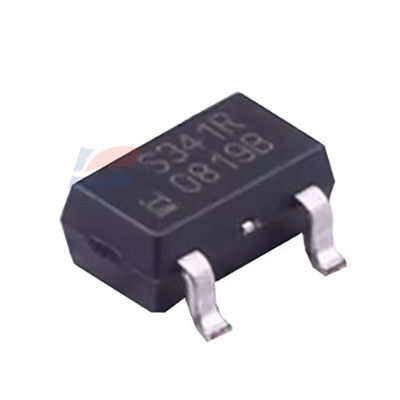

Sensore digitale ad effetto Hall unipolare YJJ SS341RT SOT23 a 3 pin utilizzato in motori brushless

Descrizione del prodotto:

Sensore a effetto Hall digitale unipolare SS341RT SOT23 a 3 pin utilizzato nei motori brushless

Caratteristiche:

Il circuito integrato del sensore SS340RT/SS440R è un piccolo e universale dispositivo digitale a effetto Hall azionato dal campo magnetico di un magnete permanente o di un elettromagnete. Sono progettati per rispondere a unipolari: nord (SS340RT) o sud (SS440R). Questi circuiti integrati Hall unipolari offrono tre diverse sensibilità magnetiche.

Per soddisfare un'ampia gamma di potenziali applicazioni: • Gli SS341RT e SS441R offrono la massima sensibilità, con un punto di funzionamento tipico di 75 G a 25°C[77°F].

Gli SS343RT e SS443R offrono una sensibilità moderata, con un punto di funzionamento tipico di 135 G a 25°C[77°F].

La sensibilità di SS349RT e SS449R è la più bassa, con un punto di funzionamento tipico di 305 G a 25°C[77°F]. Questi sensori sono disponibili in due forme di confezione: • L'SS340RT ha un piccolo package a montaggio superficiale SOT-23.

L'SS440R è disponibile in un package a piattina TO-92.

Le dimensioni ridotte dell'SS340RT richiedono meno spazio sulla scheda PC, consentendo l'utilizzo per componenti più piccoli. La sua capacità di 3 Vdc può essere utilizzata in applicazioni a bassa tensione per migliorare l'efficienza energetica.

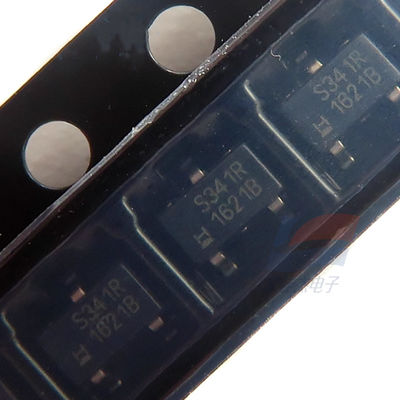

La serie SS340RT offre nastri e bobine (3.000 per bobina). La serie SS440R è disponibile in confezioni sfuse (1.000 pezzi per sacchetto).

Il sensore IC Hall unipolare è un piccolo dispositivo digitale a effetto Hall multiuso che può essere azionato dal campo magnetico di un magnete permanente o di un elettromagnete. Sono progettati per rispondere al polo nord-sud e hanno sensibilità magnetiche alta, media e bassa. Ha una protezione integrata contro l'inversione di polarità, che può proteggere il dispositivo da potenziali danni durante l'installazione.

Ampio intervallo di temperature: da -40 °C a 150 °C

Migliora la flessibilità del programma applicativo

Capacità a bassa tensione di 3 V

Design IC robusto con ESD Classe 2

Attributo

Valore numerico

Tecnologia Digitale

Tipo di installazione patch

Il tipo magnetico è unipolare

Tipo di package SOT 23

Numero di pin: 3

Codice articolo del produttore SS341RT

Descrizione INTERRUTTORE MAGNETICO UNIPOLARE SOT23-3

Imballaggio Digi-Reel?

Serie SS340RT

Funzione Interruttore unipolare

Tecnologia Effetto Hall

Polarizzazione Polo Nord

Intervallo di rilevamento: -13,5 mT Trip, -1 mT Release

Condizione di test da -40 ° C a 150 ° C

Tensione - Alimentazione 3V ~ 24V

Corrente - Alimentazione (Max) 8mA

Corrente - Uscita (Max) 20mA

Tipo di uscita Collettore aperto

Caratteristiche -

Temperatura di esercizio: da -40 ° C a 150 ° C (TA)

Tipo di montaggio Montaggio superficiale

Package del dispositivo del fornitore SOT-23-3

Package / Custodia TO-236-3, SC-59, SOT-23-3
