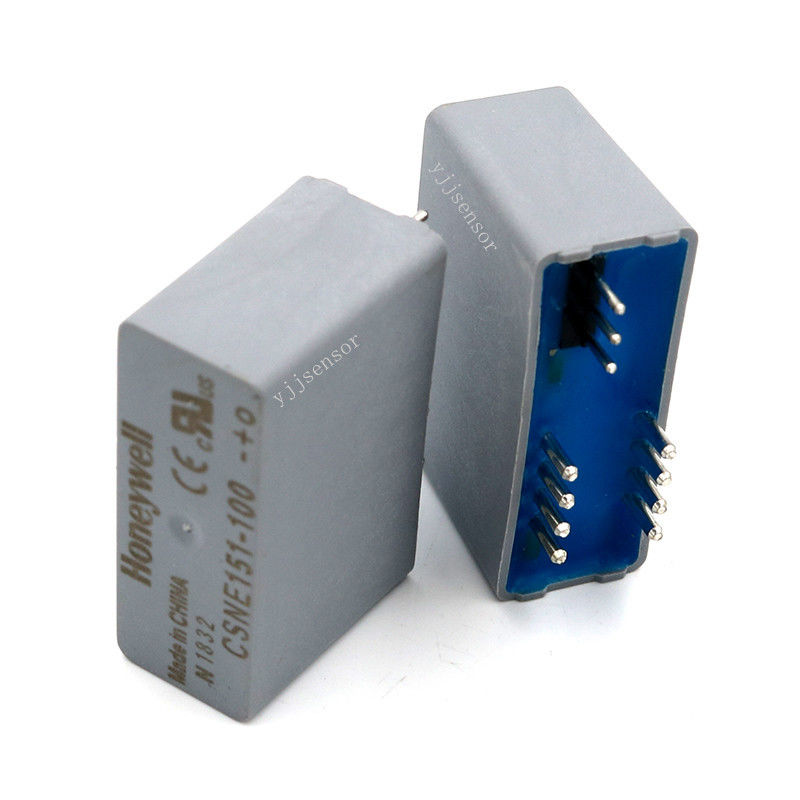

CSNE151-100 Sensore di corrente a circuito chiuso per robot per l'elettronica automobilistica

CSNE151-100 Sensore di corrente a circuito chiuso per robot per l'elettronica automobilistica

Principio di funzionamento:

Sulla base del principio di compensazione magnetica, appartiene a un sensore di corrente a circuito chiuso di tipo magnetoresistivo o effetto Hall.Controlla continuamente il flusso magnetico nel nucleo del sensore a zeroLa corrente necessaria per bilanciare il flusso zero è proporzionale alla corrente primaria che scorre attraverso il conduttore.riflette la corrente primaria ridotta per il rapporto di rotazione degli avvolgimenti primari e secondari, che può essere convertito in tensione tramite una resistenza.

Parametri elettrici:

• Corrente nominale: 25A.t rms.
• Distanza di misura: 0~±50A.t rms, 0~±90A.t rms.
• Resistenza di misura: a ±15V di alimentazione, 54360Ω per ±25A, 54150Ω per ±50A, 5454Ω per ±90A.
• Corrente di uscita analogica: 25mA.
• Ratio di giri: 1-2-3-4:1000.
• Accuratezza: +25°C @25A: 优于 ±0,25% In (migliore di ±0,25% della corrente nominale).
• tensione di alimentazione: ± 12 a 15 V (± 5%).

Accuratezza - Parametri dinamici:

• Corrente di offset zero: @+25°C: 优于 ±0,15mA (meglio di ±0,15mA).
• Drift di temperatura della corrente di offset: 0~70°C: 优于 ±0.6mA (meglio di ±0.6mA).
• Linearità: 优于 ± 0,2% (meglio di ± 0,2%).
• Tempo di risposta: @ 50%: 优于 200ns (meglio di 200ns).
• Larghezza di banda: DC a 200 kHz.
• di/dt Tracciamento accurato: 50 A/μs.

Altri parametri:

• Isolamento elettrico: 50Hz/1min, 5kV.
• Intervallo di temperatura di esercizio: -40°C...+85°C.
• Temperatura di conservazione: -40°C...+90°C.
• Consumo di corrente: 12 + corrente di uscita mA.
• Resistenza interna secondaria: (+70°C) 66Ω.
• Resistenza interna primaria: < 1,25 mΩ/torno.
• Peso: 14 grammi.
• Materiale di alloggiamento del sensore: PBT con 30% di fibra di vetro (classe UL94-V0).

Caratteristiche del prodotto:

• Alta precisione di misurazione basata sul principio di compensazione magnetica.
• Capaci di misurare corrente continua, corrente alternata o pulsante, con ampia applicabilità.
• Isolamento elettrico tra i circuiti primari e secondari, che garantisce la sicurezza e l'anti-interferenza.
• Piccole correnti di compensazione a zero e deriva a bassa temperatura, mantenendo prestazioni stabili in ambienti a diverse temperature.
• Tempo di risposta breve, che consente un monitoraggio rapido e accurato delle variazioni di corrente per soddisfare i requisiti di misurazione per correnti in rapida variazione.

Campi di applicazione:

• Settore industriale: monitoraggio e controllo corrente di apparecchiature quali motori, convertitori di frequenza e macchine di saldatura per garantire il normale funzionamento e la sicurezza.
• Elettronica automobilistica: utilizzata nei sistemi di gestione delle batterie per veicoli elettrici, sistemi di controllo dei motori automobilistici, ecc., per monitorare la corrente per la gestione dell'energia e la diagnosi dei guasti.
• Comunicazione e rete: monitorano la corrente dei sistemi di alimentazione per garantire un'alimentazione stabile e un uso efficiente dell'energia per i dispositivi di comunicazione.
• Robotica: applicata nei sistemi di azionamento dei robot per misurare con precisione la corrente del motore per un controllo preciso del movimento del robot.
