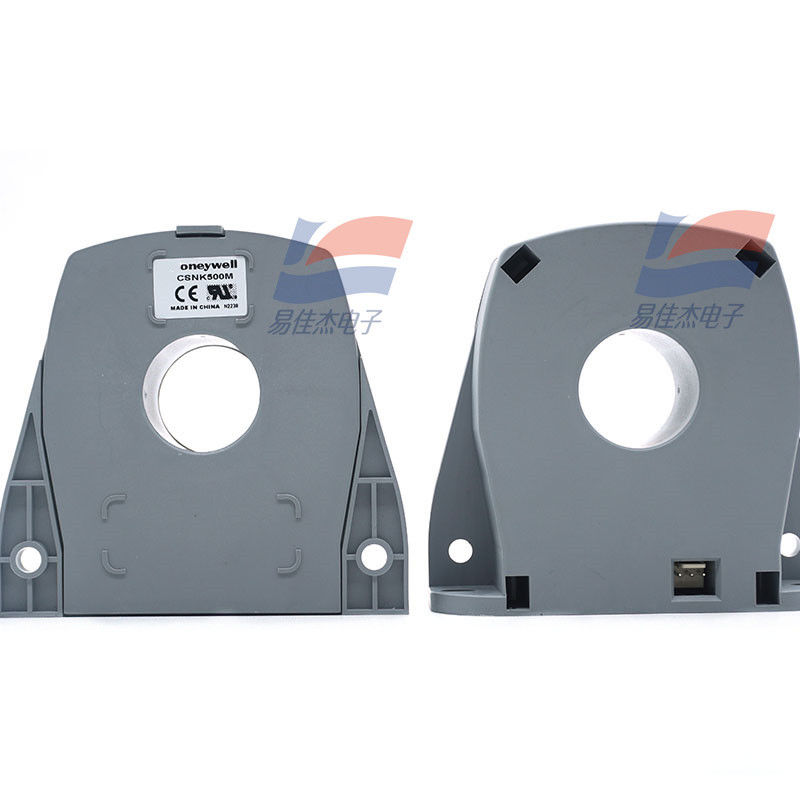

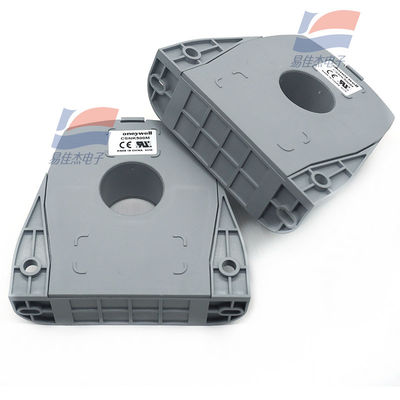

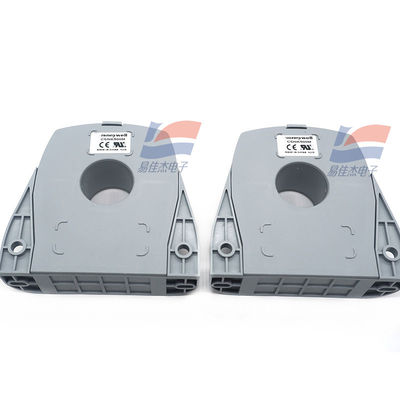

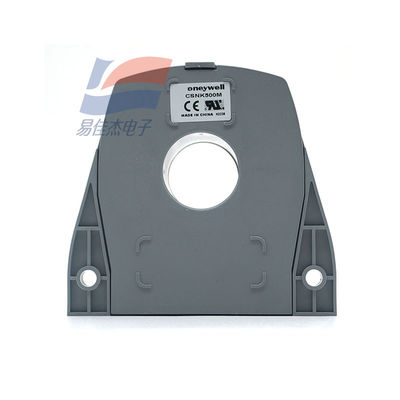

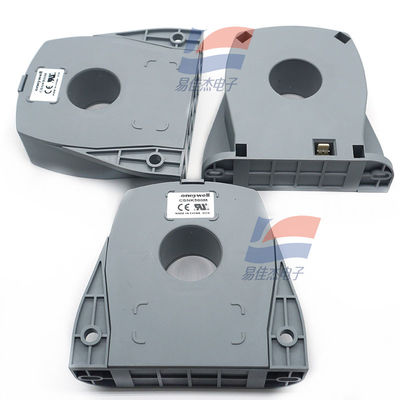

CSNK500M Sensore di corrente Misura corrente continua Corrente alternata PulsataCorrente

                               Sensore di corrente CSNK500M Misura corrente continua, corrente alternata, corrente pulsata

Parametri elettrici:

• Corrente nominale: 500A rms (nominale)
• Intervallo di misura:
  • Corrente continua: 0~±1200A_t
  • Corrente di picco AC: 0~±1275A_t
• Resistenza di misura (a 70°C):
  • Con ±15V: 0Ω~75Ω a ±500A_t Max; 0Ω~10Ω a ±1000A_t Max
  • Con ±18V: 0Ω~100Ω a ±500A_t Max; 0Ω~5Ω a ±1275A_t Max
• Corrente di uscita analogica (a 500A): 100mA
• Rapporto di trasformazione: 1/5000
• Accuratezza (25°C): Migliore di ±0,50%ln
• Tensione di alimentazione: ±15~18V DC (±5%)
• Isolamento elettrico primario-secondario: 6KV_rms/50KHz/1min

Prestazioni - Parametri dinamici:

• Corrente di offset zero (25°C): Migliore di ±0,20mA
• Deriva termica della corrente di offset (0~70°C): Migliore di ±0,30mA
• Linearità: Migliore di ±0,10%
• Tempo di risposta: Migliore di 1μs
• Larghezza di banda: DC~100KHz
• di/dT Following: Migliore di 100A/μs

Specifiche tecniche:

• Intervallo di temperatura operativa: -40~85°C
• Intervallo di temperatura di stoccaggio: -40~90°C
• Consumo di corrente: 20mA più corrente di uscita
• Resistenza interna secondaria (+70°C): 50Ω
• Alloggiamento del sensore: Alloggiamento in plastica isolante
• Tipo di montaggio: Connettore a 4 pin

Principio di funzionamento:

Il sensore di corrente a circuito chiuso CSNK500M si basa sul principio della compensazione magnetica, con isolamento elettrico tra i circuiti primario/secondario. Può misurare correnti continue, alternate e pulsate.
