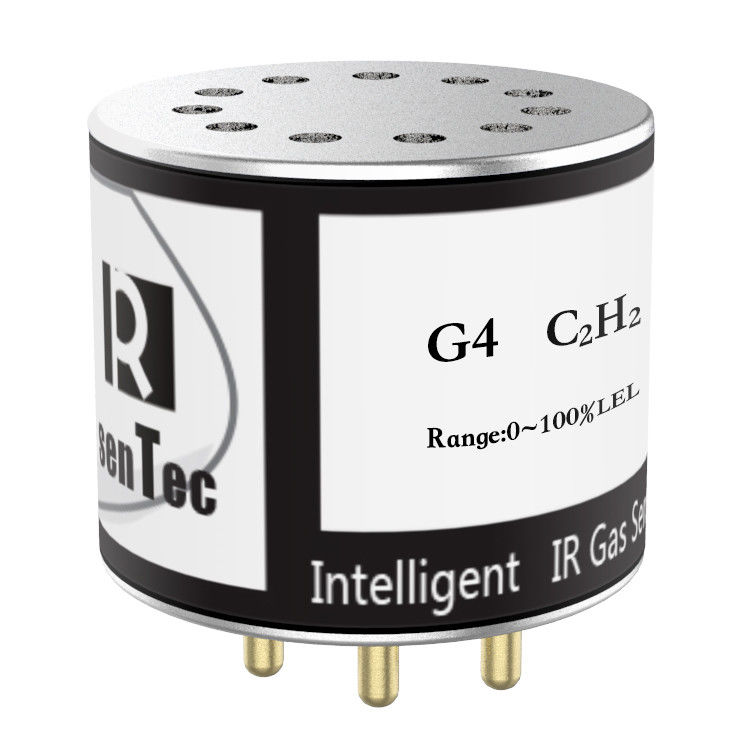

YJJ G4-C2H2 Sensore infrarosso del gas di acetilene Misurazione della concentrazione NDIR

Descrizione del prodotto:

G4-C2H2 Sensore infrarosso di acetilene per gas NDIR Misurazione della concentrazione

Caratteristiche:

Il sensore a gas a infrarossi G4 è un sensore a gas in miniatura intelligente progettato sulla base del principio NDIR.Misura la concentrazione dei gas utilizzando le loro caratteristiche di assorbimento di specifici spettri infrarossiNon ha alcuna dipendenza dall'ossigeno e non soffre del fenomeno di avvelenamento dei sensori catalitici.Questo sensore ha due interfacce di uscita del segnaleL'apparecchio è dotato di un sistema di controllo automatico, che consente di controllare l'effetto di scarico dei gas e di rilevare i valori di concentrazione.

Il sensore a gas a infrarossi G4 è in grado di misurare gas come il metano, l'anidride carbonica e gli idrocarburi combustibili, con una gamma fino al 100% VOL.

Questo sensore è conforme ai requisiti di "Detector di gas infiammabili GB 15322","AQ 6211-2008 Sensore infrarosso non dispersivo di metano per miniere di carbone" e "AQ 1052-2008 Condizioni tecniche generali per i sensori di anidride carbonica delle miniere", e può essere utilizzato in ambienti pericolosi quali impianti industriali, gallerie di traffico, industrie energetiche, elettriche, petrolifere e petrolchimiche, gallerie delle miniere di carbone, estrazione di gas,e più ambienti industriali per il monitoraggio della salute e della sicurezza.

Condizioni di funzionamento del sensore a gas a infrarossi G4:

Temperatura di funzionamento ------ (-40 a +70) °C;

Umidità di funzionamento ------ Fino al 98% RH, senza condensazione;

Pressione atmosferica ------ 80-120 kPa; Caratteristiche

• Alta risoluzione, con una risoluzione dello 0,01% per l'intervallo 0-10% vol e dello 0,1% per l'intervallo 10%-100% vol.

• L'intervallo di misura può raggiungere 0-100% VOL.

• L'uscita dei dati di compensazione lineare e di temperatura.

• modalità di uscita del segnale digitale e analogo.

• Intervallo di temperatura di lavoro da -40°C a 70°C.

• Stabilità a lungo termine, facile taratura.

• Nessun fenomeno di "avvelenamento" dei sensori catalitici.

• Nessuna dipendenza da ossigeno.

• Protesi contro le esplosioni intrinsecamente sicure.

Parametri elettrici

tensione di ingresso: 3,0 - 5,5 VDC

Corrente di lavoro

Per la misurazione della velocità di rotazione

Pico < 140 mA @ 3 VDC

Tempo di preriscaldo

3 minuti*

* Si raccomanda di riscaldare per più di 60 minuti prima di iniziare la taratura.

Portata di tensione analogica: 0,4 - 2,0 VDC (uscita di concentrazione negativa: 0,24 - 0,4 V, uscita fuori raggio: 2,0 V - 2,4 V)

Fonte di uscita del segnale digitale: livello TTL

Periodo di garanzia

18 mesi*

* Le seguenti situazioni non sono coperte dalla garanzia: condensazione, penetrazione dell'acqua, penetrazione della polvere, caduta, impatto, saldatura, smontaggio, corrosione, utilizzo a temperatura eccessiva, rimozione dell'etichetta, ecc.

Ambiente di applicazione

Temperatura di funzionamento

-40°C a 70°C (gas di metano e idrocarburi)

0°C a 50°C (CO2) *

* L'ambiente di applicazione ad ampia temperatura per il CO2 (-40°C a 70°C), devono essere fornite istruzioni speciali durante l'ordine

Umidità di lavoro

0% RH a 98% RH (senza acqua di condensazione) *

* L'accuratezza del sensore può essere compromessa, si raccomanda di effettuare un pretrattamento per la rimozione della polvere e dell'acqua

Marcatura a prova di esplosione: doppia certificazione Ex ia I Ma e Ex ia II C T4 Ga

Livello di protezione: IP65 (con pellicola impermeabile traspirante, *la pellicola impermeabile traspirante può influenzare T90), la pellicola impermeabile traspirante può essere selezionata durante l'ordine

Specificità:
