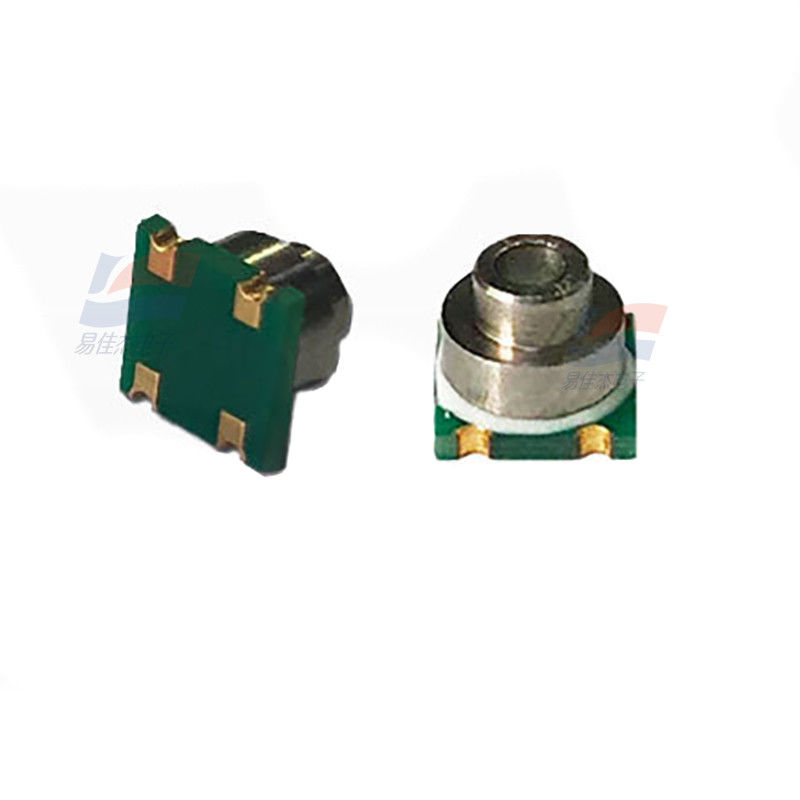

YJJ WF5805F Sensore di pressione digitale impermeabile per il diario di bordo del veicolo subacqueo

Descrizione del prodotto:

Il sensore di pressione digitale impermeabile WF5805F viene utilizzato nel registro di bordo dei veicoli subacquei

Caratteristiche:

WF5805F è un sensore di pressione ad alta risoluzione, dotato di interfacce I²C e SPI. Include un elemento di pressione piezoresistivo al silicio e un ADC ΔΣ a 24 bit ad alta risoluzione.

Il WF5805F offre uscite digitali a 24 bit ad alta precisione per pressione e temperatura. Gli utenti possono regolare la velocità di conversione e l'altezza in base alle proprie esigenze applicative. Tutti i calcoli integrati impiegano operazioni in virgola mobile ad alta velocità a 4 MHz, con conseguenti bassi errori di calcolo. La compensazione dei dati è integrata internamente e la connessione di comunicazione è molto semplice.

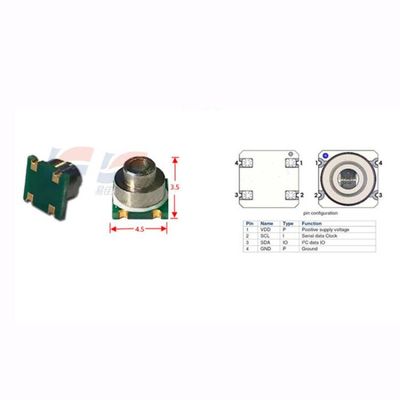

Il sensore WF5805F è confezionato con una superficie ad anello in acciaio inossidabile e il substrato ed è conforme agli standard RoHS. È estremamente piccolo, misura solo 4,5x4,5 mm di dimensioni e 3,5 mm di spessore.

Nome del parametro Condizioni esterne Minimo Tipico Massimo Unità Osservazioni

Caratteristiche generali

Intervallo di pressione - 0~10; 0~40; 0~200 kPa 1

Pressione di sovraccarico TA = 25℃ 2X FS

Pressione di esplosione TA = 25℃ > 3X FS

Temperatura di esercizio - da -20 a +85 ℃

Temperatura di stoccaggio - da -40 a +125 ℃

Compatibilità dei media: aria e gas non corrosivi

Caratteristiche elettriche

Tensione di eccitazione TA = 25℃ da 5 a 10 V

Corrente di eccitazione TA = 25℃ da 1 a 2 mA

Resistenza del braccio del ponte TA = 25℃ 4, 5, 6 kΩ 2

Offset del punto zero TA = 25℃ da -15 a 0 a 15 mV

Uscita a fondo scala TA = 25℃

45, 60, 75 mV intervallo 10kPa

60, 75, 90 mV intervallo 40kPa

70, 90, 110 mV intervallo 200kPa

Linearità TA = 25℃ da -0,3 a 0,3 %VFS retta di migliore adattamento

Coefficiente di temperatura dell'offset del punto zero TA = 25℃ da -0,08 a 0,08 %VFS

Coefficiente di temperatura dell'uscita a fondo scala TA = 25℃ da -0,27 a -0,22 a -0,17 %VFS /℃ eccitazione a pressione costante

Coefficiente di temperatura dell'uscita a fondo scala TA = 25℃ da -0,03 a 0,03 %VFS /℃ eccitazione a corrente costante

Coefficiente di temperatura della resistenza TCR TA = 25℃ da 1600 a 2000 ppm/℃

Isteresi della pressione TA = 25℃ da -0,1 a 0,05 a 0,1 %VFS

Isteresi della temperatura TA = 25℃ da -0,3 a 0,3 %VFS
