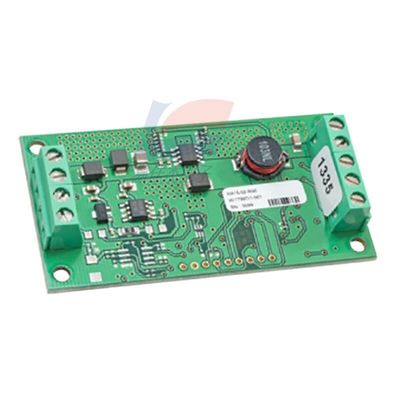

Scheda di interfaccia sensore di ossigeno OXY-LC-A25-455 OXY-LC-485 per la misurazione della pressione dell'aria

Descrizione del prodotto:

OXY-LC-A25-455 OXY-LC-485 Oxygen Sensor Interface Board è utilizzato per misurare la pressione dell'aria

Caratteristiche:

Fornisce l'elettronica necessaria per alimentare e

intervallo di controllo SST ′ di biossido di zirconio (ZrO2)

sensori

• Sensore di pressione per la pressione barometrica integrato

indennizzo

 Interfaccia con terminali a vite per un facile cablaggio con

tensione inversa e sovratensione transitoria

BENEFITTI

Il filtro software adattivo fornisce un sensore veloce

risposta accoppiata a una produzione di ossigeno stabile

Fabbricazione di apparecchiature per il controllo delle emissioni

Le parti interessate devono essere autorizzate a fornire le informazioni richieste.

Tensione di alimentazione

Variante RS485: 8V28VDC

Varianti analogiche: 20°28VDC

Corrente di alimentazione 600mA max. a 24VDC

1.2A massimo a 12VDC

Uscita digitale RS485 (Modbus RTU)

o PWM

Uscita analogica 4 ′ 20 mA; carico 600Ω max

o 010VDC; carico 10kΩ min.

Limiti di temperatura

Conservazione: da -40°C a +85°C

Funzionamento: da -30°C a +70°C

Limiti di pressione di funzionamento1 2601260mbar assoluto

1) Sensore e interfaccia per una corretta compensazione della pressione barometrica.

2) Un funzionamento prolungato al di sotto dello 0,1% di O2 può danneggiare l'elemento sensore.

3) Le varianti di uscita analogiche hanno una precisione valida quando sono calibrate al valore di calibrazione predefinito.

la precisione indicata è valida quando è calibrata al 20,7% di O2 per impostazione predefinita nell'intervallo da 0,1 a 25% di O2.

al di sopra del 25% di O2, l'interfaccia e il sensore devono essere calibrati a scala completa dell'intervallo richiesto utilizzando gas certificato.

Intervallo di ossigeno (output analogico) 0,12­25% O2

o 0,12 ∼100% di O2

Intervallo di ossigeno (Modbus RTU) 0,12 ∼100% O2

Precisione dopo taratura3 0,5% O2

Ripetibilità dopo taratura 0,5% O2

Risoluzione di uscita 0,01% O2

Tempo di risposta (passaggio 10 ≈ 90%)

Sensore di risposta rapida collegato: 4 s

Sensore di risposta standard collegato: 15 s

Tempo di riscaldamento iniziale (fino a quando l'output non è stabile) 5 ∼ 10 min

Ritardo di avvio di uscita inattivo (riscaldamento del riscaldatore)

Dal modo spento al modo acceso: 60s

Dal modo Standby al modo ON (solo RS485): 20 s

Produttore: SST Sensing
Tipo di prodotto: Strumenti per lo sviluppo di sensori di pressione RoHS:
Prodotto: schede di interfaccia per sensori
Tipo: Sensore di ossigeno
Strumenti di valutazione: Pressione barometrica
Tensione di alimentazione di funzionamento: da 8 a 28 V
Marchio: SST Sensing
Descrizione/funzione: scheda di interfaccia del sensore dell'ossigeno
Tipo di interfaccia: RS485
Temperatura massima di funzionamento: + 70 °C
Temperatura minima di funzionamento: - 30 °C
Tipo di prodotto: Strumenti per lo sviluppo di sensori di pressione 1
Sottocategoria: Strumenti di sviluppo
Numero di parte Alias: M-OXY-LC-A25-455
Peso unitario: 46,164 g
