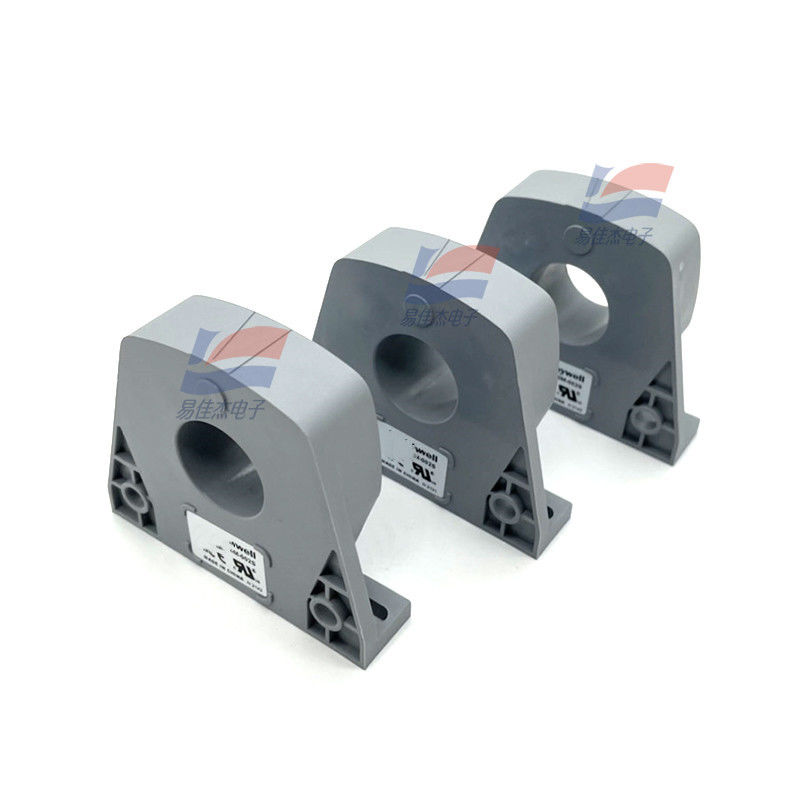

Sensore di corrente ad anello chiuso CSNS300M-002S per automazione industriale ed elettronica di potenza

CSNS300M-002S Sensore di corrente a circuito chiuso per elettronica di potenza per automazione industriale

Dettagli del prodotto:

CSNS300M-002S è un sensore di corrente a circuito chiuso, basato sul principio di compensazione magnetica.Le specifiche sono le seguenti::

Applicazioni:

• Automatizzazione industriale: utilizzato in azionamenti di velocità, sistemi servo e convertitori di frequenza ad alta tensione per monitorare e controllare la corrente in tempo reale, garantendo il funzionamento stabile delle attrezzature.
• Potenza elettronica: applicata in alimentatori, wattmetri e sistemi di accumulo di energia per la misurazione precisa della corrente,che aiuta a ottimizzare l'efficienza di conversione di potenza e proteggere i circuiti da sovraccarico.
• Nuovi campi energetici: adatti all'energia eolica, ai sistemi di energia solare e ai veicoli a nuova energia per rilevare correnti di corrente continua, di corrente alternata o di impulsi,sostegno al funzionamento sicuro e affidabile delle apparecchiature per l'energia rinnovabile e dei sistemi di propulsione elettrica.
• Protezione per la sicurezza elettrica: installata nei dispositivi di protezione da sovraccarico e nei rilevatori di guasto a terra per identificare rapidamente le condizioni di corrente anormali e attivare i meccanismi di protezione.
• Robotica e controllo del movimento: garantisce un feedback di corrente accurato per le braccia robotiche e i sistemi di movimento di precisione, consentendo un controllo fluido e preciso dei movimenti meccanici.

Caratteristiche:

• Ampia gamma di misurazione: a 300 A.t rms, con una gamma di misurazione da 0 a ± 600 A.t, in grado di gestire scenari di corrente bassa e alta.
• Alta precisione: precisione superiore a ±0,75% a 25°C, garantendo dati di corrente affidabili per applicazioni critiche.
• Risposta rapida: tempo di risposta entro 500 ns, che consente il monitoraggio in tempo reale di rapidi cambiamenti di corrente (ad esempio, correnti di impulso).
• eccellente linearità: linearità superiore a ±0,20%, mantenendo una relazione proporzionale precisa tra le correnti di ingresso e di uscita;
• Forte isolamento elettrico: isolamento rms 6KV tra i lati primario e secondario, che protegge gli utenti e le apparecchiature dai rischi di alta tensione.
• Stabilità ad ampia temperatura: funziona in modo stabile da -40°C a 85°C, adatto per ambienti industriali difficili.
• Drift a bassa temperatura: Drift di corrente di compensazione entro ± 0,60 mA a 0 - 70 °C, riducendo al minimo gli errori di misura causati dalle fluttuazioni di temperatura.
• Alta capacità dI/dT: segue le variazioni di corrente a > 100A/μs, ideale per applicazioni che richiedono una risposta rapida alla corrente (ad esempio, motori motori).
• Progettazione compatta: alloggiamento di plastica isolato con connessione primaria a fori e connettore secondario a 4 pin, che facilita l'installazione in spazi ristretti.
• Fornitura di alimentazione universale: compatibile con ±12~18VDC, offrendo flessibilità in diverse impostazioni di alimentazione.
