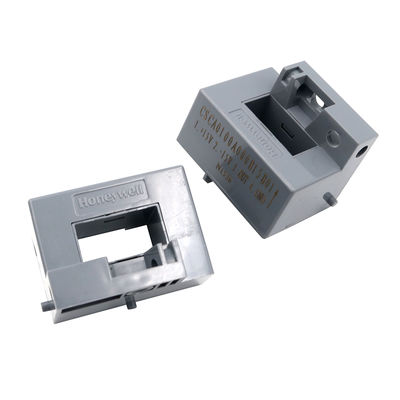

CSCA0100A000B15B01 Sensore di corrente ad anello aperto basato su effetto Hall per alimentatori di comunicazione UPS

      CSCA0100A000B15B01 Sensore di corrente ad anello aperto basato su effetto Hall per alimentatori di comunicazione UPS

Dettagli del prodotto:

CSCA0100A000B15B01 è un sensore di corrente ad anello aperto basato sull'effetto Hall. Le specifiche dettagliate sono le seguenti:

Parametri di base:

• Corrente nominale: 100A RMS (a 25℃).
• Campo di misura: ±300A.
• Resistenza di misura: A 70℃ (con ±15V, ±25A.t max): Min. 54ohm, Max. 360ohm.
• Corrente di uscita analogica: 25mA.
• Rapporto di trasformazione: 1000.
• Precisione (a 25℃): Max. ±0,5% (compreso l'effetto di offset zero).
• Tensione di alimentazione: ±12~15V (±5%).

Parametri:

• Tipo di sensore: Effetto Hall, ad anello aperto.
• Tipo di uscita: Analogica.
• Resistenza di uscita: >10k ohm.
• Temperatura di esercizio: da -10℃ a 80℃.
• Temperatura di stoccaggio: da -25℃ a 85℃.

Caratteristiche prestazionali:

• Basato sul principio dell'effetto Hall: Utilizza dispositivi ad effetto Hall, la cui tensione di uscita è linearmente correlata all'ampiezza e alla fase del campo magnetico applicato, consentendo una misurazione accurata delle correnti AC, DC e pulsate.
• Basso consumo energetico: Soddisfa i requisiti di risparmio energetico con un basso consumo energetico.
• Buon isolamento elettrico: Fornisce un elevato isolamento elettrico tra i circuiti primari e secondari per un funzionamento sicuro e affidabile.
• Velocità di risposta rapida: Il tempo di risposta è tipicamente nell'intervallo dei microsecondi, consentendo una risposta rapida alle variazioni di corrente.

Campi di applicazione:

Adatto per azionamenti a velocità variabile, protezione da sovracorrente, UPS e alimentatori di comunicazione, sistemi di controllo del feedback di corrente,

robotica e altri campi.

Imballaggio e connessione:

• Adotta un connettore di tipo Molex per una facile installazione e connessione.
• Generalmente montabile tramite flange, offrendo una certa stabilità meccanica.
