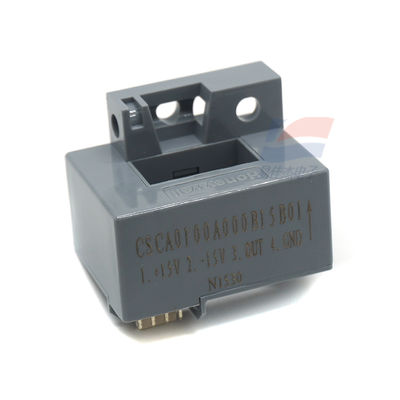

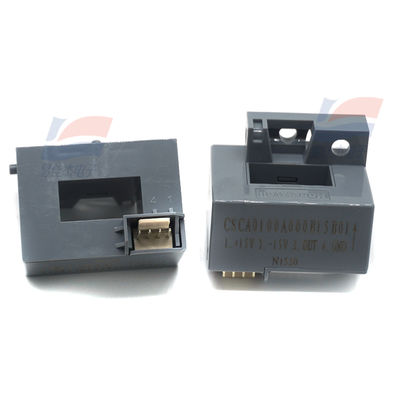

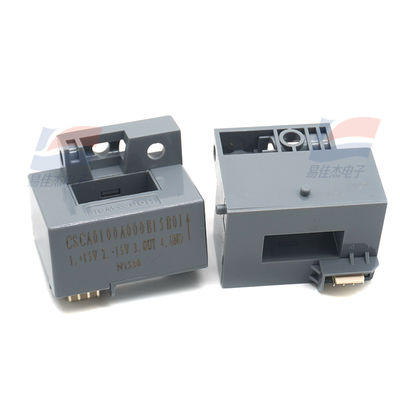

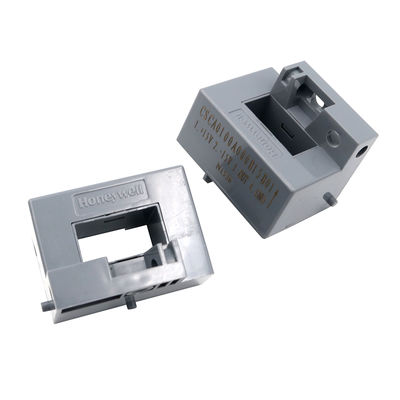

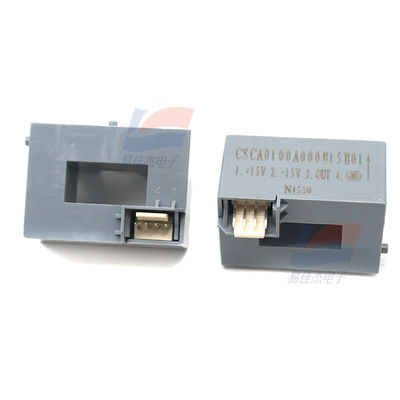

YJJ CSCA0100A000B15B01 Il sensore di corrente a circuito chiuso viene utilizzato nei regolatori di velocità a frequenza variabile

Descrizione del prodotto:

CSCA0100A000B15B01 Sensore di corrente a circuito chiuso utilizzato nei regolatori di velocità a frequenza variabile

Caratteristiche:

La serie di sensori di corrente analogici induttivi CSCA-A si basa sulla tecnologia dell'effetto Hall.La tensione di uscita generata dal dispositivo Hall Effect (HED) è correlata linearmente all'ampiezza e alla fase del campo magnetico applicatoLa corrente che scorre attraverso il corpo del conduttore genera un campo magnetico rotante intorno al conduttore.Questo campo magnetico è raccolto da un nucleo di materiale sensibile magnetico e concentrato nel vuoto del nucleoPertanto, l'uscita dell'HED è proporzionale all'ampiezza e alla fase della corrente primaria.L'uscita dell'HED è regolata per la calibrazione del guadagno e dello spostamento in modo che i sensori della serie CSCA-A possano fornire la relazione predefinita tra la sensibilità di uscita e la corrente primaria.

Tipo di prodotto: sensore di corrente industriale

Corrente nominale: 100 A

Tipo di sensore: circuito aperto

Tempo di risposta: 3 a 7.

Accuratezza: 2 %

Intervallo di frequenza: da 0 Hz a 50 kHz

Marchio: Honeywell

Dimensione del nucleo: 20,5 mm x 10,5 mm

Altezza: 29 mm

Lunghezza: 40 mm

Temperatura massima di funzionamento: + 80 C

Temperatura minima di funzionamento: - 10 C

Tensione di alimentazione di funzionamento: 15 V

Tipo di prodotto: sensori di corrente industriali

Serie: CSCA 25

Sottocategoria: Sensori

Tipo: sensore di corrente analogica induttiva

Larghezza: 35 mm

Specificità:
