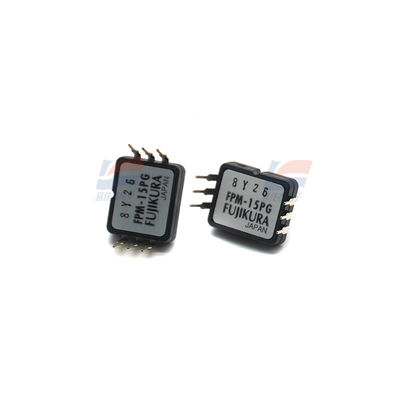

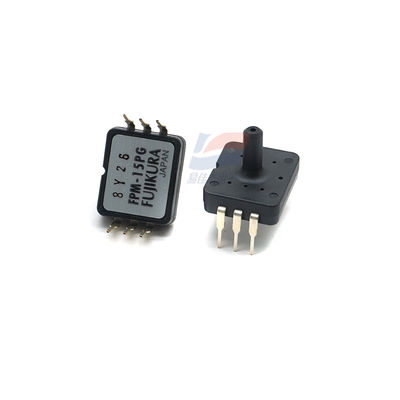

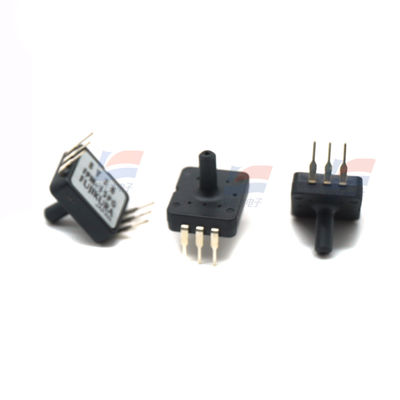

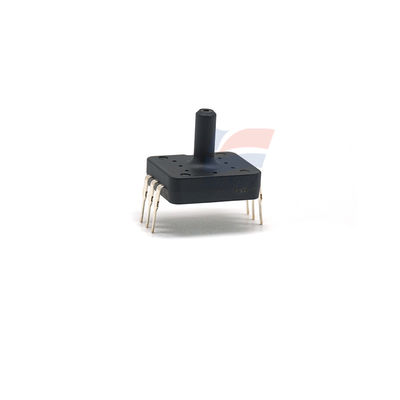

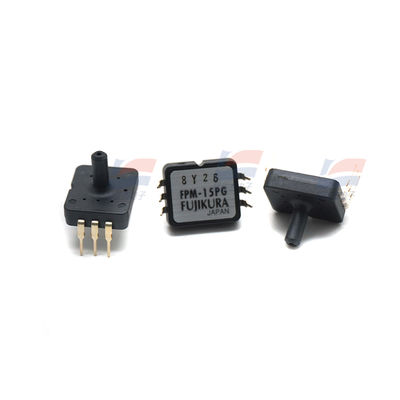

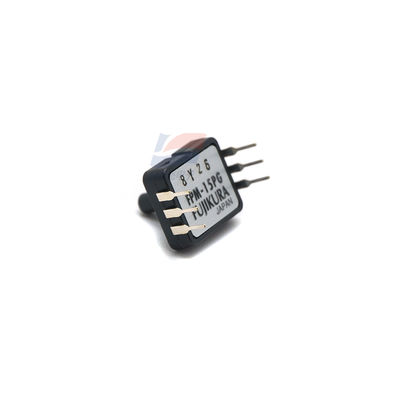

Il sensore di pressione YJJ FPM-15PG è utilizzato nei monitor della pressione sanguigna, aspirapolvere, lavatrici, ecc.

Descrizione del prodotto:

Il sensore di pressione FPM-15PG viene utilizzato in monitor della pressione sanguigna, aspirapolvere, lavatrici, ecc.

Caratteristiche:

Specifiche

Modello 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG Unità

Condizioni operative consigliate

Tipo di pressione Pressione manometrica -

Pressione nominale 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 kPa

Campo di pressione misurabile -13.79

Intervallo di temperatura da 0 a 50 gradi C

Mezzo di pressione Solo gas non corrosivi (Nessun liquido) -

Corrente di eccitazione (Costante) 1.5 mADC

Valori massimi assoluti

Pressione di carico massima Due volte la pressione nominale

1.5 volte

della pressione nominale -

Corrente di eccitazione massima 3.0 mADC

Temperatura di esercizio da -20 a 100 gradi C

Temperatura di stoccaggio da -40 a 120 gradi C

Umidità operativa da 30 a 80 (Condizione senza condensa) %UR

Caratteristiche elettriche (Corrente di pilotaggio 1.5mA costante, temperatura ambiente Ta=25 gradi C)

Tensione di uscita span da 60 a 140 (a 0kPa alla pressione nominale) mV

Tensione di offset +/-20 (a 0kPa) mV

Resistenza del ponte da 4000 a 6000 Ω

Tempo di risposta 2 (per riferimento) msec.

Accuratezza TSO* +/-5

Pressione misurabile

campo(kPa) Codice articolo

-13.79 a 13.79 FPM-02PG FPM-02PGR

-34.47 a 34.47 FPM-05PG FPM-05PGR

-48.26 a 48.26 FPM-07PG FPM-07PGR

-98.07 a 103.4 FPM-15PG FPM-15PGR

-98.07 a 206.8 FPM-30PG FPM-30PGR

-98.07 a 344.7 FPM-50PG FPM-50PGR

-98.07 a 482.6 FPM-70PG FPM-70PGR

-98.07 a 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 gradi C

P2= 1/2 x P3 (kPa) T2= 25 gradi C

P3= pressione nominale (kPa) T3= 50 gradi C

Tensione di offset (mV)

Voff = V(P1,T)

Voff(0) = V(P1,T1)

Voff(25) = V(P1,T2)

Voff(50) = V(P1,T3)

Tensione di uscita a fondo scala (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs(50) = V(P3,T3)

Tensione di uscita span (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV(50) = Vfs(50) - Voff(50)

Sensibilità alla temperatura della tensione di offset (%FS)

TSO = {IL MAGGIORE} / SV(25) x 100

IL MAGGIORE = valore assoluto maggiore tra {Voff(0)-Voff(25)} e {Voff(50)-Voff(25)}

Coefficiente di temperatura della tensione di uscita span (%FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50)] } / SV(25) x 100

Linearità (%FS)

NL = {V(P2,T2) - [Voff(25)+Vfs(25)]/2 } / SV(25) x 100

Isteresi della pressione (%FS)

Phys = {Voff’(25) - Voff(25) } / SV(25) x 100

Voff’(25) : Tensione di uscita rispetto a P1 dopo lo stress da pressione P3.
