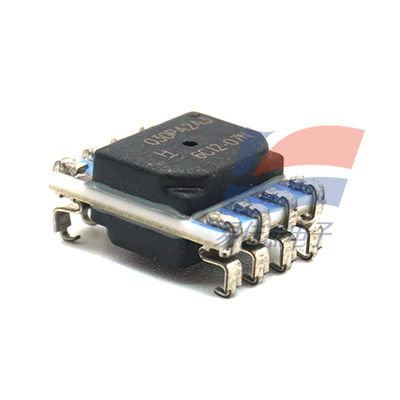

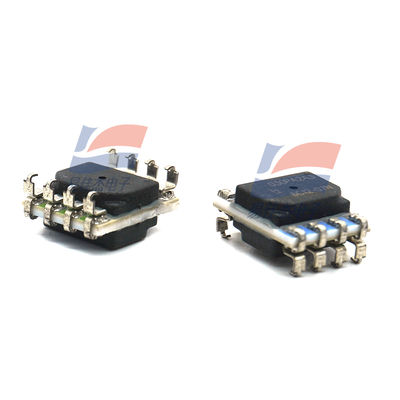

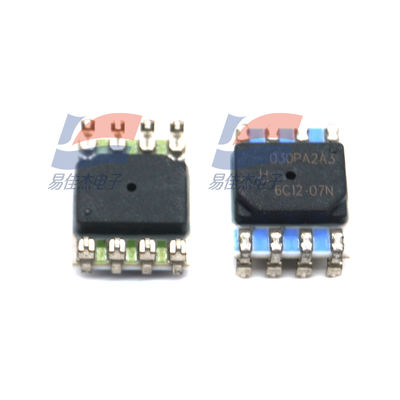

YJJ SSCMNNN030PA2A3 Sensore di pressione assoluta digitale I2C per controllo pressione aria interna 200Kpa

Descrizione del prodotto:

SSCMNNN030PA2A3 Sensore di pressione assoluta digitale I2C per il controllo della pressione dell'aria interna, 200Kpa

Caratteristiche:

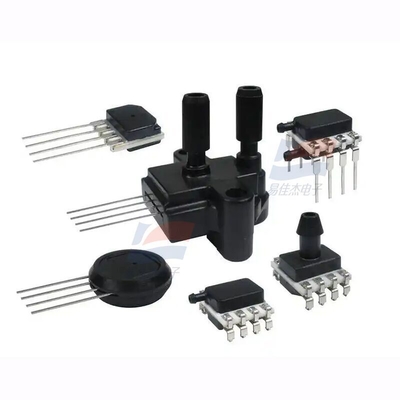

La scheda circuitale installa il sensore di pressione compensato serie TruStability? SSC con un intervallo di ±2% FSS a ±4% FSS TEB. *** (Pressione differenziale, pressione manometrica), bassa (pressione assoluta, pressione differenziale, pressione manometrica). Uscita digitale o analogica. DIP, SIP, SMT

Intervallo di pressione

±1,6 mbar a ±10 bar, ±160 Pa a ±1 MPa, ±0,5 inH2O a ±150 psi

La serie TruStability standard accuracy silicon ceramic (SSC) è un sensore di pressione al silicio piezoresistivo che offre un'uscita analogica proporzionale o un'uscita digitale, consentendo la fornitura di letture di pressione entro l'intervallo di pressione a fondo scala e l'intervallo di temperatura specificati.

La serie SSC può eseguire la calibrazione completa e la compensazione della temperatura per la posizione zero del sensore, la sensibilità, il coefficiente di temperatura e la non linearità utilizzando i circuiti integrati dedicati sulla scheda circuitale. I valori di uscita analogica calibrati e i valori di uscita digitale vengono aggiornati rispettivamente a velocità di circa 1 kHz e 2 kHz.

La serie SSC può essere calibrata entro un intervallo di temperatura da -20°C a 85°C [ -4°F a 185°F ]. Questo sensore è caratterizzato dalla sua capacità di funzionare con un'unica alimentazione di 3,3 Vdc o 5,0 Vdc.

Questi sensori possono misurare la pressione assoluta, la pressione manometrica o la pressione differenziale. Il sensore di tipo a pressione assoluta utilizza la pressione del vuoto come valore di riferimento interno e il suo valore di uscita è proporzionale alla pressione assoluta. Il sensore di tipo a pressione manometrica utilizza la pressione atmosferica come riferimento e fornisce un valore di uscita proporzionale alla differenza dalla pressione atmosferica. Il sensore di pressione differenziale può misurare la pressione tra le due porte di pressione.

TruStability? I sensori di pressione sono progettati per essere utilizzati in combinazione con gas non corrosivi e non ionizzati, come l'aria e altri gas secchi. Attraverso un'ampia gamma di opzioni, le prestazioni di questi sensori possono essere estese a intervalli di pressione superiori a 40 mbar, 4 kPa e 20 inH2O.

Tipo di pressione: Assoluta

Intervallo di pressione di lavoro: da 0 psi a 30 psi

Precisione: 0,25 %

Tipo di uscita: Digitale

Stile di installazione: SMD/SMT

Tipo di interfaccia: I2C

Tensione di alimentazione operativa: 3 V

Tipo di porta: Manifold

Risoluzione: 12 bit

Pacchetto / Alloggiamento: SMT-8

Temperatura minima di esercizio: -40 °C

Temperatura massima di esercizio: +85 °C

Serie: SSC

Confezione: Bulk

Corrente di alimentazione di lavoro: 1,6 mA

Tipo di prodotto: Sensori di pressione per montaggio su scheda 50

Sottocategoria: Sensori

Tensione di alimentazione massima: 3,3 V

Tensione di alimentazione minima: 3 V

Marchio: TruStability

Peso unitario: 3,200 g

Specifiche:
