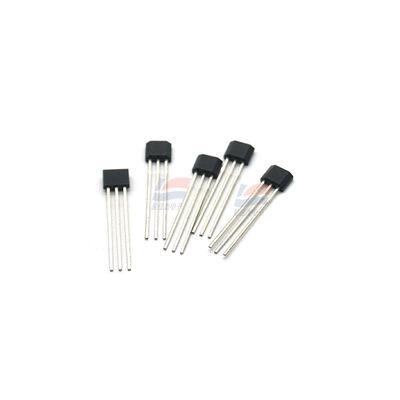

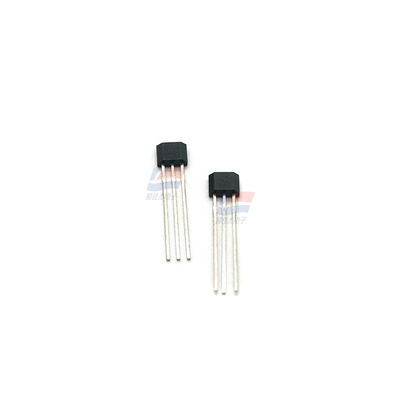

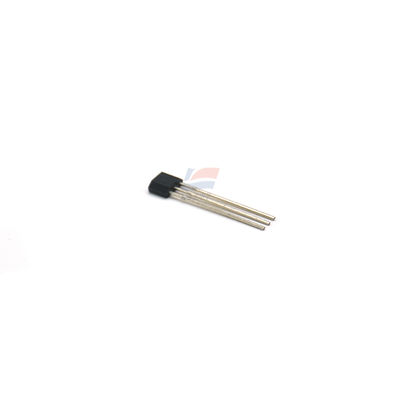

CS3040 Sensore di effetto Hall Ampio intervallo di tensione dell'alimentazione

CS3040 Sensore di effetto Hall Ampio intervallo di tensione dell'alimentazione

Composizione del prodotto:

Il sensore dell'effetto Hall CS3040 è composto da un regolatore di tensione, un generatore di tensione Hall, un amplificatore differenziale, un trigger Schmitt e uno stadio di uscita a collettore aperto.

Principio di funzionamento

Il suo ingresso è l'intensità di induzione magnetica, e l'uscita è un segnale di tensione digitale.con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm.

Caratteristiche del prodotto:

• Ampia gamma di tensione dell'alimentazione.
• Velocità di commutazione veloce, nessun agitazione istantanea.
• Ampia gamma di frequenze di funzionamento (DC~100KHz).
• Lunga durata di vita, piccole dimensioni e comodo installazione.
• Può essere interfacciato direttamente con transistor e circuiti logici come TTL e MOS.

Parametri limite:

• Tensione dell'alimentazione: 4,5 V-24 V.
• Intensità di induzione magnetica: illimitata.
• Corrente di uscita: fino a 10 mA.
• Temperatura dell'ambiente di funzionamento (Tipo I): - 40°C~125°C.
• Temperatura di conservazione: - 55°C - 150°C.

Caratteristiche elettriche (TA = 25°C)

• Voltaggio a basso livello di uscita: il valore tipico è 0,05 V e il valore massimo è 1,2 V quando Vcc = 4,5 V ~ 24 V.
• Corrente di fuoriuscita: il valore tipico è di 8μA e il valore massimo è di 12μA quando Vo = Vccmax e VCC è in circuito aperto.
• Corrente di alimentazione: il valore tipico è di 0,12 mA~0,14 mA.
• Tempo di aumento di uscita: il valore tipico è di 0,12 μs quando Vcc = 12V e RL = 480Ω.
• Tempo di caduta di uscita: il valore tipico è di 0,14 μs quando Vcc = 12V e CL = 20pF.
