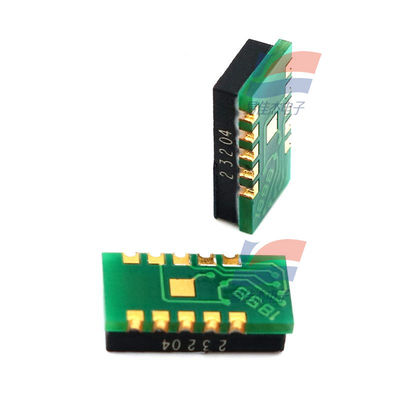

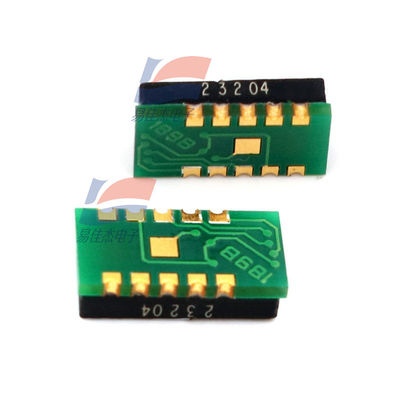

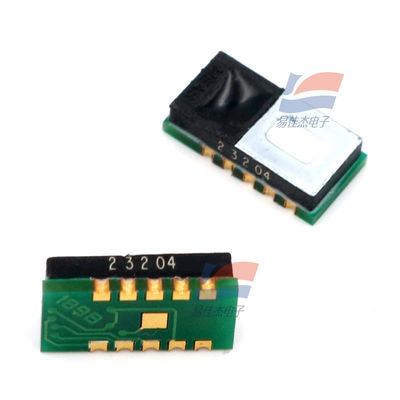

HTU11F Sensore integrato di temperatura e umidità dimensioni in miniatura e consumo energetico estremamente basso

             Sensore integrato di temperatura e umidità HTU11F, dimensioni miniaturizzate e consumo energetico estremamente basso

1. Panoramica:

La serie HTU1x (F) è una serie di sensori integrati digitali di temperatura e umidità in miniatura. Basati sugli elementi di rilevamento dell'umidità ad alte prestazioni di Humirel, i moduli della serie HTU1x (F) forniscono dati di misurazione della temperatura e dell'umidità accurati e affidabili per applicazioni OEM. Il sensore integra l'elemento di rilevamento e il circuito di elaborazione del segnale su un circuito stampato in miniatura e fornisce in uscita un segnale digitale completamente calibrato.

2. Caratteristiche:

• Completa intercambiabilità, nessuna necessità di calibrazione in ambiente standard.
• Può riprendersi rapidamente dallo stato di condensa a lungo termine.
• Prodotto con materiali senza piombo, adatto alla saldatura a rifusione.
• Ogni sensore ha un marchio univoco per la tracciabilità della fonte di produzione.
• Dimensioni miniaturizzate e consumo energetico estremamente basso.

3. Specifiche di prestazione:

• Tensione di alimentazione: Il valore di picco è 3,6 Vdc e l'intervallo di tensione operativa consigliato è 3,2 V - 3,4 V.
• Intervallo di misurazione dell'umidità: da 0 a 100% RH.
• Intervallo di misurazione della temperatura: da -40 a 105℃.
• Potenza massima: 2,5 mW.
• Precisione di misurazione dell'umidità: ±3,5% RH (HTU11F) nell'intervallo 10 - 95% RH.
• Precisione di misurazione della temperatura: ±0,4℃ a 25℃.
• Risoluzione: risoluzione a 12 bit per l'umidità, 0,05% RH; risoluzione a 14 bit per la temperatura, 0,01℃.
• Tempo di misurazione: 110 ms per la misurazione dell'umidità a 12 bit, 210 ms per la misurazione della temperatura a 14 bit.
• Tempo di risposta: il tempo di risposta all'umidità è di 5 - 10 secondi e il tempo di risposta alla temperatura è di 10 secondi.

4. Caratteristiche elettriche:

• Consumo di corrente: a T = 25℃ e Vdd = 3,3 V, il valore tipico è 250μA e il valore massimo è 700μA.
• Interfaccia di comunicazione: interfaccia digitale a due fili.

5. Definizione dei pin:

• GND: Massa di alimentazione.
• DATA: Porta dati seriali, bidirezionale.
• SCK: Clock seriale, solo in ingresso.
• VDD: Ingresso di alimentazione. Un condensatore da 100 nF deve essere aggiunto tra VDD e GND per il disaccoppiamento e il filtraggio.
