YJJ HPSAC3000 010M-D-S Sensore di pressione a corrente costante da 1Kpa a doppio tubo è utilizzato nei sistemi HVAC

Descrizione del prodotto:

YJJ HPSAC3000 010M-D-S sensore di pressione di corrente costante a doppio tubo 1Kpa viene utilizzato nei sistemi HVAC

Caratteristiche:

Le elevate prestazioni e l'elevata precisione consentono di utilizzare questo sensore in molteplici applicazioni e il suo design compatto e conveniente è altamente adatto agli utenti di produzione.

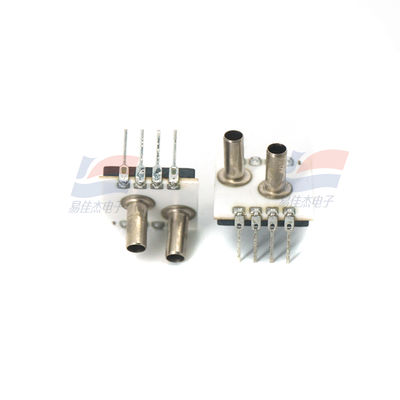

Il sensore di pressione HPSAC 3000 è installato su un substrato in ceramica di 1 mm di spessore, con uno o due tubi di pressione.

Le resistenze a pellicola spessa sono lavorate individualmente al laser per fornire una compensazione della temperatura e una taratura a punto zero.

La gamma del sensore è progettata per fornire un'amplificazione del sensore conveniente e un amplificatore differenziale esterno.

Per l'essiccazione dell'aria o di gas e liquidi non corrosivi.

Il modello HPSAC 3000 è progettato per l'eccitazione di corrente costante.

Caratteristiche

Escitazione di corrente costante

Imballaggio DIP facile da usare

Ampia gamma di compensazione (0-70°C)

Calibrazione a zero

Applicazione OEM ad alte prestazioni

Reduttore, strumenti di misura e configurazione relativa

Intervallo di pressione da 10 mBar a 7 Bar (1 kPa - 700 kPa) Applicazione

Strumentazione medica

Respiratori

Controllo dei processi HVAC (riscaldamento, ventilazione e condizionamento d'aria)

Determinazione delle perdite

Indicatore di altezza

Descrizione delle specifiche

1) La sovrapressione si riferisce a una forza maggiore che viene applicata senza danneggiare l'elemento sensore.

2) La pressione di esplosione è la maggiore pressione applicata senza causare perdite o danni all'elemento sensore.

3) Il segnale di uscita analogico è proporzionale alla corrente di ingresso.

4) La tensione offset è la tensione di uscita a pressione zero.

5) L'intervallo è la differenza algebrica tra l'intervallo di pressione a scala completa e lo spostamento.

6) Gli errori termici di gamma e di spostamento indicano la deviazione significativa del segnale del sensore ( gamma e spostamento) durante il processo di compensazione, rispetto al valore a 25°C.

In confronto, l'intervallo di temperatura è compreso tra 0 e 70°C. Per l'intervallo di pressione in cui p ≤ 100 mbar, questo parametro è definito come Zmax = 0,5 mV.

7) La ripetibilità è definita come la deviazione tipica del segnale di uscita dopo 10 cicli di pressione.

8) La non linearità è definita come la BFSL (linea retta più adatta) nell'intero intervallo di pressione, misurata sul lato superiore dello stampo a P1.

9) Compatibilità del mezzo: alla porta di pressione P1: gas pulito, secco e non corrosivo, adatto a silicio, Pyrex, RTV, oro,

Al2O3, resina epossidica, stagno.

10) Compatibilità con i media: alla porta di pressione P2: sono presenti gas non corrosivi per silicio, Pyrex, RTV, ceramica Al2O3, resina epossidica e stagno.

O liquido

Specificità:
