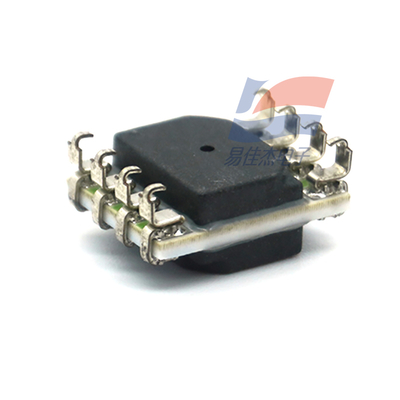

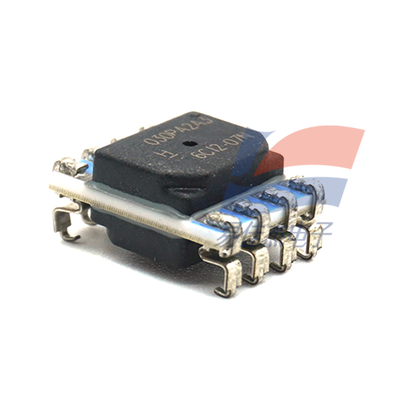

YJJ HSCMRRN001ND2A3 Sensore di pressione in ceramica al silicio ad alta precisione per uso medico

Descrizione del prodotto:

Sensore di pressione micro HSCMRRN001ND2A3 YJJ, alta precisione, in silicio ceramico, 1 in H2O per uso medico

Caratteristiche:

La serie HSC (silicio ceramico ad alta precisione) di prodotti micro-pressione TruStability presenta alta sensibilità e caratteristiche di alta sovrapressione e pressione di scoppio - queste tre caratteristiche prestazionali si trovano raramente nello stesso prodotto. Questa tecnologia può proteggere il sensore senza influire sulla sua capacità di rilevare variazioni di pressione estremamente piccole e può anche superare l'influenza di alcuni fattori ambientali (come temperatura, umidità, ecc.) per mantenere la durata. Parametri delle specifiche

I. Introduzione al prodotto

Il prodotto micro-pressione TruStability serie HSC (silicio ceramico ad alta precisione) presenta alta sensibilità e caratteristiche di alta sovrapressione e pressione di scoppio - queste tre caratteristiche prestazionali si trovano raramente nello stesso prodotto. Questa tecnologia può proteggere il sensore senza influire sulla sensibilità di variazioni di pressione estremamente piccole e può anche superare l'influenza di alcuni fattori ambientali (come temperatura, umidità, ecc.) per mantenere la durata.

Dopo un uso prolungato o a temperature estreme del sensore di micro-pressione TruStability, esso si comporta ancora meglio di qualsiasi prodotto sensore simile nel settore in termini di stabilità. Questa serie può ridurre al minimo i requisiti di calibrazione del sistema, ottimizzare le prestazioni del sistema e ridurre i requisiti di assistenza o sostituzione durante la durata del sensore, supportando efficacemente il normale funzionamento del sistema. Per i sensori di pressione, mantenere un'elevata stabilità nell'intervallo di micro-pressione richiesto è molto difficile. Di solito, i sensori di pressione sono soggetti a danni in condizioni di alta pressione quando vengono utilizzati in applicazioni di micro-pressione. Il sensore di micro-pressione TruStability utilizza la tecnologia brevettata di Honeywell, che può mantenere una stabilità leader del settore anche in condizioni di sovrapressione.

Questa nuova serie di sensori può leggere la pressione all'interno dell'intervallo di micro-pressione a fondo scala specificato (±2,5 mbar a ±40 mbar [±1 inH2O a ±30 inH2O]) e ottenere un'uscita digitale o analogica, fornendo supporto per molte applicazioni industriali e mediche:

Applicazioni industriali HVAC (riscaldamento, ventilazione e condizionamento dell'aria): inclusi sistemi di controllo VAV (volume d'aria variabile), pressione statica dei condotti, rilevamento dell'ostruzione del filtro HVAC, trasmettitori HVAC e qualità dell'aria interna. Applicazioni mediche: inclusi ventilatori, macchine per anestesia, spirometri, nebulizzatori e controllo della pressione dell'aria interna ospedaliera.

Honeywell fornisce la banda di errore totale (TEB) leader del settore, che è l'indicatore di misurazione più completo, preciso e significativo. Assicura l'accuratezza del sensore nell'intervallo di temperatura da 0 ℃ a 50 ℃ o da -20 ℃ a 85 ℃, compensando gli errori di sistema. Pertanto, i clienti possono utilizzare il sensore in modo rapido e semplice nelle applicazioni, non dovendo più calcolare l'errore totale sommando i singoli errori. La banda di errore totale della serie HSC è ±1 %FSS. La banda di errore totale non solo consente ai clienti di eliminare la necessità di test e calibrazione individuali dei sensori, migliorare i tempi e i processi di produzione, garantire l'accuratezza e la qualità del sistema, ottimizzare i tempi di attività del sistema, ma garantisce anche un'eccellente intercambiabilità (in termini di accuratezza, riducendo al minimo le modifiche tra i dispositivi).

Caratteristiche dei sensori di pressione di tipo micro-pressione TruStability:

Accuratezza leader del settore, fino a ±0,25% FSS BFSL (full-scale best-fit straight line), riducendo i requisiti software per la correzione degli errori di sistema, riducendo al minimo i tempi di progettazione del sistema, supportando l'accuratezza del sistema e i requisiti di garanzia, ottimizzando i tempi di attività del sistema.

Elevate caratteristiche di pressione di scoppio, fino a 415 inH2O (1034 mbar) o più, consentendo al sensore di mantenere un'elevata sensibilità in varie variazioni ambientali, in grado di misurare variazioni di pressione estremamente piccole e semplificando il processo di progettazione per i clienti.

Ampio intervallo di pressione di esercizio, fino a 135 inH2O (336 mbar) o più, consentendo ai sensori a bassissima pressione di funzionare in modo continuo ed efficace all'interno dell'intervallo di pressione di calibrazione.

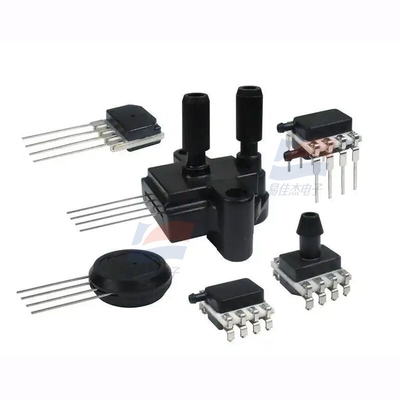

Design modulare e flessibile, con vari tipi di confezionamento (che presentano anche una stabilità leader del settore), porte di pressione e componenti opzionali, semplificando il lavoro di integrazione delle applicazioni dei produttori di apparecchiature.

Elaborazione del segnale integrata, che consente alle schede PCB di non richiedere l'assemblaggio di componenti di elaborazione del segnale, riducendo i costi e semplificando il processo di produzione per i clienti. La flessibilità della direzione di installazione consente ai clienti di posizionare il sensore nella posizione ottimale all'interno del sistema, riducendo l'impatto della deviazione della posizione e migliorando la flessibilità nell'applicazione.

L'insensibilità alle vibrazioni riduce la sensibilità alle vibrazioni specifiche dell'applicazione durante le variazioni di pressione, riducendo al minimo l'errore nelle letture della pressione.

L'amplificazione, la compensazione e la calibrazione integrate consentono alle schede PCB degli utenti di funzionare senza componenti aggiuntivi di elaborazione del segnale, riducendo le dimensioni della scheda PCB e risparmiando sui costi relativi ai componenti (come acquisto, inventario, assemblaggio, ecc.).

La funzione di diagnostica interna migliora l'affidabilità del sistema.

Consumo energetico estremamente basso, inferiore a 10 mW (valore tipico), riduce il consumo di energia, prolunga la durata della batteria e migliora l'efficienza energetica.

Uscita digitale a 14 bit compatibile con I2C o SPI (risoluzione della pressione di almeno 12 bit), migliorando le prestazioni riducendo i requisiti di conversione e interagendo direttamente con microprocessori o microcontrollori.

Fornisce anche un'uscita analogica.

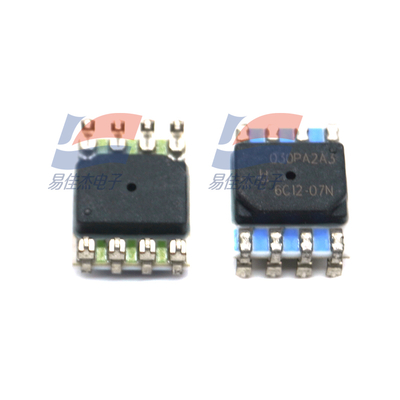

Confezione in miniatura 10 mm x 10 mm [0,39 pollici x 0,39 pollici], con dimensioni molto ridotte rispetto ai sensori di pressione montati su circuito stampato, occupando meno spazio sulla scheda PCB e facilitando il posizionamento su schede PCB densamente popolate o piccoli dispositivi.

Calibrazione personalizzata disponibile: consente alle schede PCB di funzionare senza componenti aggiuntivi di elaborazione del segnale, riducendo le dimensioni della scheda PCB e risparmiando sui costi relativi ai componenti (come acquisto, inventario, assemblaggio, ecc.).

Uscita analogica di rapporto; fornisce anche un'uscita digitale a 14 bit compatibile con I2C o SPI (risoluzione della pressione di almeno 12 bit).

Conforme agli standard RoHS

Molteplici brevetti globali protetti

Questa serie di sensori espande la linea di prodotti di sensori di pressione a bassa pressione in TruStability rilasciata nel 2009 (60 mbar a 10 bar [1 psi a 150 psi]) e la linea di prodotti di sensori di pressione non compensati/non amplificati rilasciata nel luglio 2011 (60 mbar a 10 bar [1 psi a 150 psi]).

Campi di applicazione potenziali

Medico:

● Apparecchiature respiratorie

● Analizzatore di sangue

● Apparecchiature per dialisi

● Generatore di ossigeno

● Respiratore

● Macchina per l'apnea notturna

● Macchina per anestesia

● Misuratore della funzione polmonare

● Nebulizzatore

● Controllo della pressione dell'aria interna ospedaliera

Industriale:

● Sistema di controllo VAV (Volume d'aria variabile)

● Pressione statica del condotto dell'aria

● Strumento per il flusso di gas

● Monitor del flusso di gas

● Gas cromatografo

● Controllore pneumatico

● Barometro

● Strumento di calibrazione del flusso

● Scienze della vita

● Rilevatore di intasamento del filtro HVAC (riscaldamento, ventilazione e condizionamento dell'aria)

● Trasmettitore HVAC

● Qualità dell'aria interna

Specifiche:
