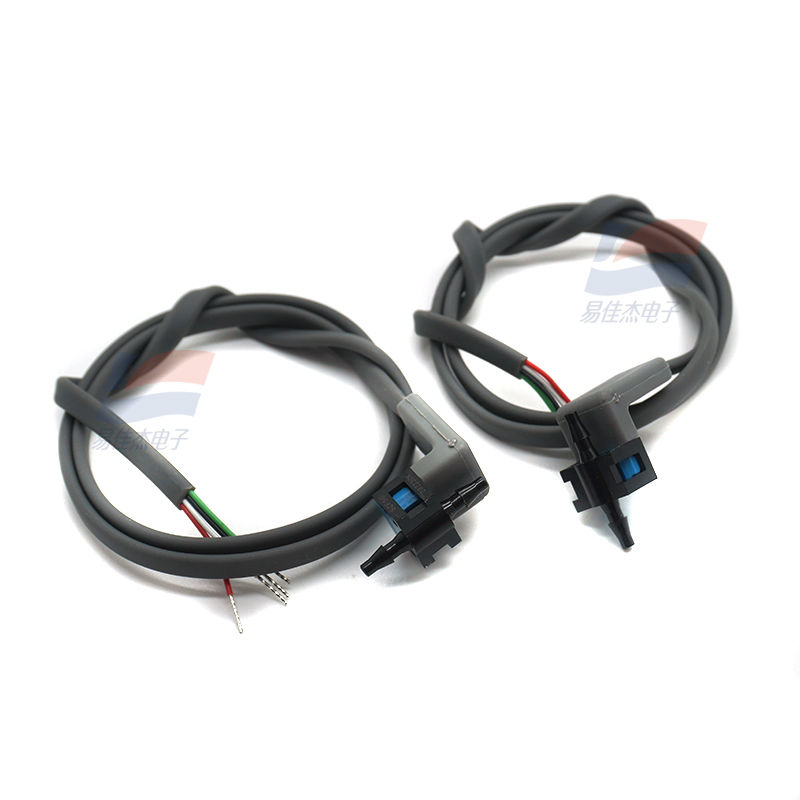

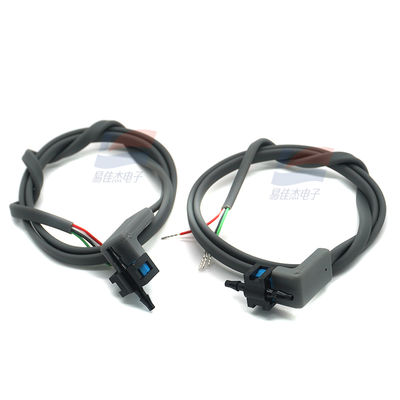

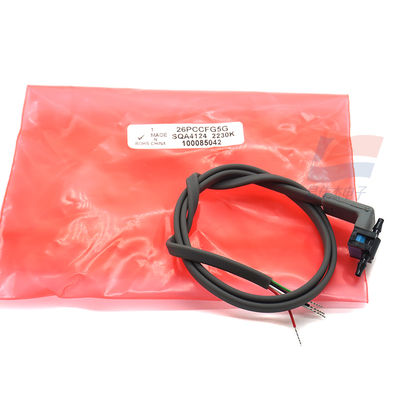

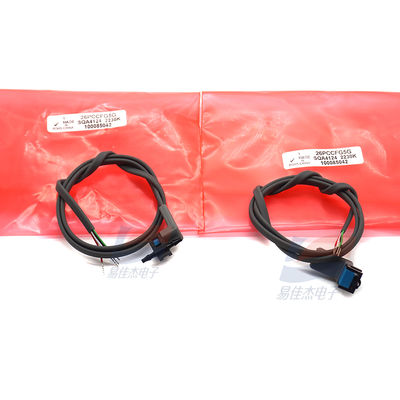

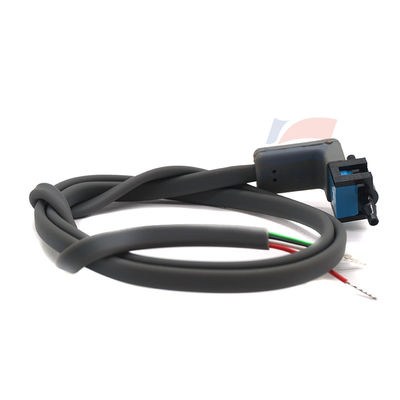

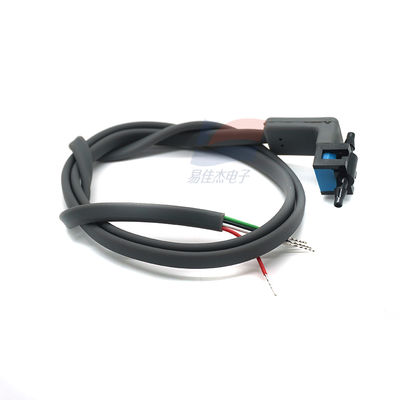

26PCCFG5G Sensori di pressione con montaggio su scheda DIP Package Through Hole

Sensori di pressione per montaggio su scheda 26PCCFG5G, confezione DIP, foro passante

Sensori miniaturizzati a flusso continuo a bassa pressione
I sensori miniaturizzati a flusso continuo a bassa pressione serie 26PC sono dotati di una comprovata tecnologia di rilevamento che utilizza un elemento di rilevamento micromacchinato piezoresistivo specializzato
per offrire elevate prestazioni, affidabilità e precisione.
Ogni sensore contiene quattro elementi piezoresistivi attivi in una configurazione a ponte di Wheatstone. Quando viene applicata la pressione,
la resistenza cambia e fornisce un segnale di uscita in mV proporzionale alla pressione di ingresso.
Il design del circuito a ponte di Wheatstone non amplificato, compensato e a bassa potenza offre campi di rilevamento da 1 psi a 100 psi
in una varietà di tipi di porte di pressione e configurazioni di terminazione. L'uscita in mV è disponibile sia in tensione negativa che positiva.
Visita www.honeywell.com/sensing per scaricare disegni CAD 3D in formato IGES e STEP e disegni 2D in PDF
formato.
Questi sensori sono destinati all'uso con fluidi compatibili con le plastiche e le guarnizioni dei fluidi specificate nella Nomenclatura
e Guida agli ordini (vedere la Figura 2). (I disegni 2D forniscono anche informazioni sull'alloggiamento in plastica e sul materiale della porta.) Sono progettati
e fabbricati secondo gli standard ISO 9001.
Specifiche:

Tipo di uscita
