MTCS2601 Termico - Sensore di Conducibilità del Gas Adatto per il Controllo Primario della Pressione in Ambienti Gravosi

MTCS2601 Sensore di gas di conduttività termica adatto per il controllo della pressione primaria in ambienti difficili

Principio:

Il sensore di gas MTCS2601 si basa sul principio di Pirani, che è un principio fisico senza reazione chimica.Il flusso di calore dal resistore di riscaldamento sul film dielettrico isolante alla parte fredda del dispositivo dipende dalla conduttività del gasMisurando il segnale della parte di riscaldamento e della parte "fredda" del dispositivo a temperatura ambiente, si può ottenere la concentrazione del gas.

Caratteristiche:

• Si tratta di un sensore di conduttività termica per la misurazione del vuoto primario.

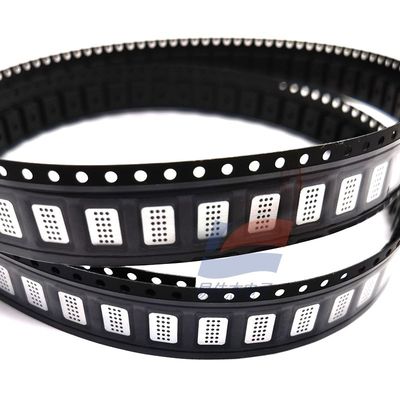

• Alloggiato in un imballaggio ceramico SMD e può essere fornito in imballaggio a nastro e bobina.
• Con dimensioni ridotte, è adatto per le misurazioni in volumi molto piccoli e il volume di gas del sensore è ultra-piccolo, ad esempio < 0,1 cm3.
• Consumo energetico ridotto, con un consumo energetico di funzionamento inferiore a 6 mW.
• Costanti di tempo brevi e tempo di risposta ultra veloce, che è < 50 ms.
• Ha una sensibilità ottimale nell'intervallo da 10−2 a 102 mbar, e la gamma può essere estesa da 10−4 a 1 atm.
• L'intervallo di misura è compreso tra 10−4 e 1000 mbar, con un'eccellente riproducibilità.
• Ha una compensazione della temperatura e le resistenze di compensazione e di riscaldamento della stessa matrice di silicio sono ben abbinate.
• Sulla base del principio fisico di rilevamento resistivo, ha un MTBF stabile e lungo (> 30.000 ore).
• È compatibile con un semplice circuito di funzionamento a temperatura costante.
• Una versione a contatto oro è disponibile su richiesta per ambienti a gas corrosivi

Applicazione:

• È una scelta eccellente per i rilevatori OEM di dimensioni critiche o per i misuratori di vuoto in miniatura basati sul principio di Pirani, che richiedono un consumo di energia estremamente basso, un funzionamento a lungo termine,e senza manutenzione.
• Adatto per il controllo della pressione primaria in ambienti difficili, nonché per il rilevamento di perdite di gas, umidità o intrusione in sistemi a volume chiuso.Può essere facilmente installato in valvole a pressione o direttamente in tubi o sistemi a vuoto, quali piccoli sistemi di pompaggio meccanici, pompe a vuoto e strumenti analitici.Può anche essere utilizzato per il rilevamento di perdite per monitorare l'integrità di sistemi chiusi o strumenti sotto una pressione specifica, e può rilevare difetti quali la corrosione o l'apertura della scatola.
