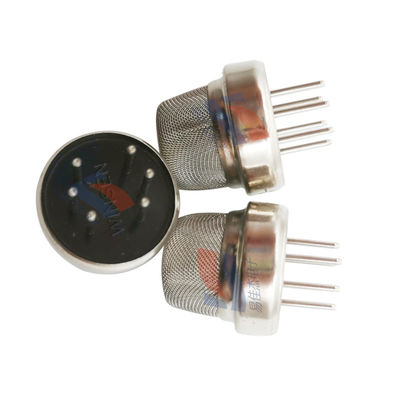

Sensore gas MQ135 per allarmi domestici e rilevatori di gas portatili

                                    Sensore gas MQ135 per allarmi domestici di gas e rilevatori di gas portatili

Principio di funzionamento:

Il materiale sensibile del sensore gas MQ135 è SnO₂, che ha una conduttività inferiore in aria pulita. Quando è presente il gas inquinante bersaglio, la conduttività del sensore aumenta con l'aumento della concentrazione del gas. Gli utenti possono convertire la variazione di conduttività nel corrispondente segnale di uscita della concentrazione del gas attraverso un semplice circuito.

Caratteristiche:

• Rilevamento ad ampio raggio, in grado di rilevare vari gas come ammoniaca, ossidi di azoto, alcoli, benzene, fumo e CO₂.
• Elevata sensibilità e risposta rapida.
• Prestazioni stabili e lunga durata.
• Circuito di pilotaggio semplice, con opzioni di uscita sia analogica che digitale, e la sensibilità può essere regolata tramite il potenziometro integrato.

Applicazioni principali:

È ampiamente utilizzato in allarmi domestici di gas, allarmi industriali di gas e rilevatori di gas portatili, nonché in apparecchiature di controllo della qualità dell'aria per edifici e uffici.

Descrizione della struttura:

L'elemento sensibile al gas MQ135 è composto da un micro-tubo ceramico AL₂O₃, uno strato sensibile SnO₂, un elettrodo di misurazione e un riscaldatore, che sono fissati in una cavità in plastica o acciaio inossidabile. L'elemento sensibile al gas confezionato ha 6 pin a forma di spillo, 4 dei quali vengono utilizzati per l'estrazione del segnale e 2 vengono utilizzati per fornire corrente di riscaldamento.
