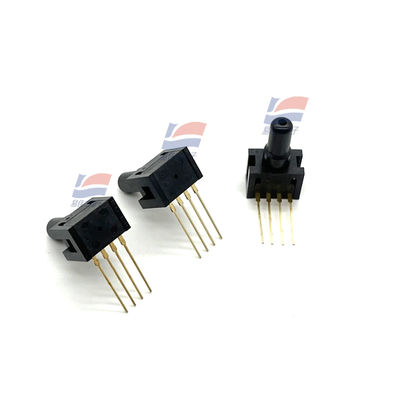

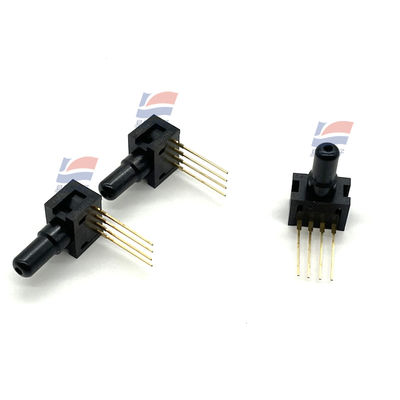

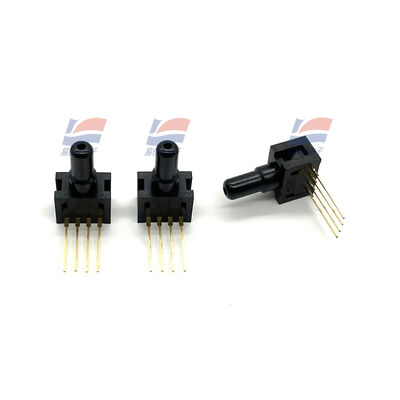

YJJ 24PCFFA6G Sensore di pressione miniaturizzato a inserimento diretto singolo è utilizzato in dispositivi medici

Descrizione del prodotto:

YJJ 24PCFFA6G Sensore di pressione miniatura a singolo inserimento diretto utilizzato nei dispositivi medici

Caratteristiche:

Sensori di pressione serie 22/24/26PC

Gage e differenziale/non amplificato

- 1 MICRO SWITCH Sensing and Control 11-800-537-6945 USA1F1-815-235-6847 Internazionale 11-800-737-3360 Canada17

Sensore di misura

La pressione viene applicata alla porta P2.

Dimensioni di montaggio (solo per riferimento)

1 x 4 terminazione (stile 1), porta dritta (stile A)

Il pin 1 è inciso e viene mostrato a destra della confezione. Il pin 2 è vicino al pin 1, ecc.

26PC SMT PERFORMANCE CHARACTERISTICS (AT 10 VDC ±0,01 VDC eccitazione, 25 °C)

Min. Tipo Max. Unità

Voltaggio di eccitazione ¥ 10,0 16,0 Vdc

Tempo di risposta: 1,0 ms

Resistenza di ingresso 5.5 k 7.5 k 11.5 k Ohm

Resistenza di uscita 1,5 k 2,5 k 3,0 k Ohm

Distanze P2>P1(1)Min. Tipo. Max.

0 a 1 14,7 16,7 18,7 mV

0 a 5 47 50 53 mV

0 a 15 96 100 104 mV

Offset zero min. tip. max.

0 a 1 -2,0 0 +2,0 mV

0 a 5 -2,0 0 +2,0 mV

0 a 15 -2,0 0 +2,0 mV

Linearità (BFSL P2>P1) Tipo Max.

Distanze da 0 a 1 ± 0,50 ± 1,75 %

0 a 5 ±0,50 ±1,5% di span

Distanze da 0 a 15 ± 0,50 ± 1,0%

Spostamento a zero da 25 °C a 0 °C, da 25 °C a 50 °C(2)Tipo Max.

0 a 1 ±1,0 mV

da 0 a 5 mV ±1,0 mV

da 0 a 15 mV ±1,0 mV

Spand Shift da 25 °C a 0 °C, da 25 °C a 50 °C(2)Tipo Max.

Distanze da 0 a 1 ± 1,5 ± 4,5 per cento

0 a 5 ±1,0 ±1,7% di span

0 a 15 ± 0,75 ± 1,5% di span

Ripetibilità e istesi tipo Max.

0 a 1 ± 0,2 % di span

0 a 5 ± 0,2%

Da 0 a 15 ±0,2 % di span

Superpressione P2>P1; P1>P2 Tipo Max.

0 a 1 20 psi

Da 0 a 5 20 psi

da 0 a 15 45 psi

Nota:

1La durata è la differenza algebrica tra l'uscita a pressioni di funzionamento nominali massime e l'uscita a 0 psi.

2L'errore di temperatura è calcolato rispetto a 25 °C.

Classificazione:

Descrizione caratteristica

Temperatura di conservazione -55 °C-100 °C [-67 °F-212 °F]

Temperatura di funzionamento da -40 °C a 85 °C [-40 °F a 185 °F]

Temperatura compensata 0 °C a 50 °C [32 °F a 122 °F]

Pini di allineamento con diametro di 0,86 mm [0,034 pollici] si estendono attraverso il PCB

Port Diametro 1,88 mm [0,074 pollici] di diametro utilizza tubo ID standard 0,59 mm [0,0625 pollici]

Orientazione del porto parallela al PCB (profilo basso a bordo)

Pickup Feature 3,18 mm [0,125 pollici] sul coperchio di bordo

SMT Soldering · Sn 96.5 Ag 3.5 Nessun flusso pulito

· Sn 63 Pb 37 Nessun flusso pulito

Profil di reflusso SMT Temperatura massima massima di 260 °C [500 °F] per 10 secondi

Compatibilità con i supporti Entrambe le porte sono limitate ai supporti compatibili con la poliftalammide,

fluorosilicone e silicio.

Classificazione di scossa testata a 150 g

Vibrazione MIL-STD-202.

(150 g mezzo seno 11 ms)

Peso 0,5 grammi
