Descrizione del prodotto:

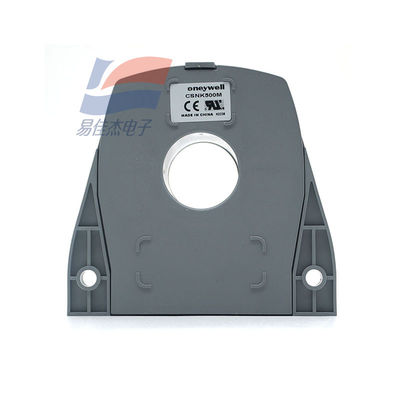

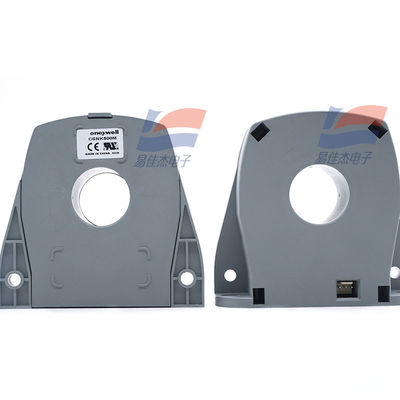

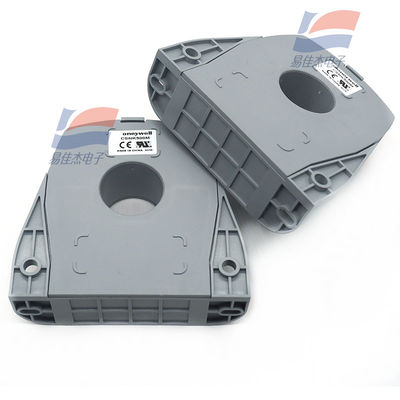

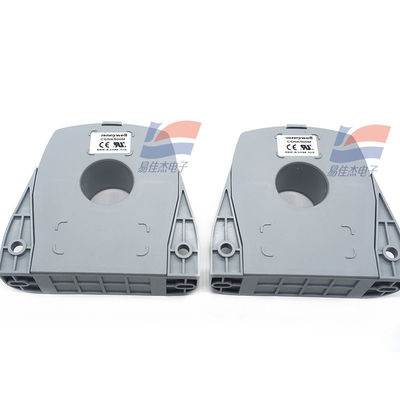

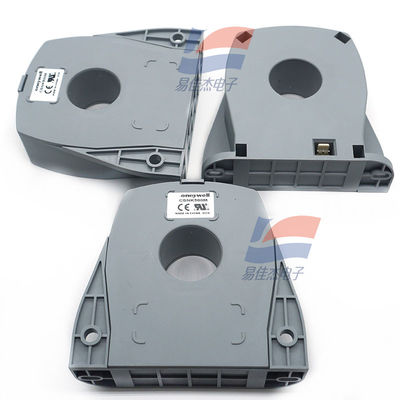

YJJ CSNK500M 500A. T rms Hall Current Sensor viene utilizzato nel campo dell' strumentazione
Caratteristiche:
Il sensore di corrente a circuito chiuso CSNK500M è misurato in base all'effetto magnetoresistenza o all'effetto Hall e al metodo di equilibrio zero o di flusso magnetico zero.Il flusso magnetico nel nucleo del sensore sarà sempre controllato a zeroIl flusso necessario per bilanciare il flusso zero è uguale al flusso primario attraverso il conduttore moltiplicato per il rapporto tra le curve primarie e secondarie.L'uscita del sensore di corrente a circuito chiuso è in qualsiasi momento uguale alla corrente primaria divisa per il numero di bobine secondarieQuesta corrente può essere espressa come tensione attraverso una resistenza.
Caratteristiche del prodotto
Sensore di corrente fino a 1275 A (a seconda dell'elenco dei prodotti)
Misurare le correnti di corrente alternata, continua e impulsiva
Prestazioni di costi molto competitive
Risposta rapida
Alta capacità di sovraccarico
Ottimo isolamento elettrico tra circuiti primari e secondari
Intervallo di temperatura di esercizio industriale
Piccolo e leggero
Applicazioni tipiche potenziali del prodotto
Azionamento a velocità variabile
Protezione da sovraccarico
Detettore di falle di terra
Sistema di controllo del circuito di feedback
Il robot.
UPS e potenza di telecomunicazione
Fonte di alimentazione per saldatura
Sistema di gestione delle batterie per l'automobile
Misuratore di potenza
Parametri delle prestazioni del prodotto
Tipo di corrente di uscita
Corrente continua 1000 A
Corrente di lavoro a 25 °C, 500 A RMS
Corrente di alimentazione 20 mA + uscita
tensione di alimentazione da 15,0 Vdc a 18,0 Vdc
Corrente di bias < 0,2 ma
Dislivello di corrente di bias < 0,3 ma
La resistenza della bobina è di 50 Ohm
Tempo di risposta < 1 s
La bobina gira 5000
La potenza nominale è di 100 mA
Temperatura di lavoro da 40 °C a 85 °C
Temperatura di conservazione e 40 °C a 90 °C
La resistenza minima è di 0 Ohm e la resistenza massima è di 75 Ohm
Materiale della cassa: PBT riempito di vetro (ul94-v0)
Il pannello di base
Tipo di presa Molex (tre canali)
Precisione +/- 0,5%
Specificità:
| Intervallo di misura |
da 0 a ±1200A |
| Corrente continua |
da 0 a ± 1275A |
| Accuratezza |
Migliore di ±0,50% a 25°C |
| Tensione di alimentazione |
±15 a 18VDC (±5%) |
