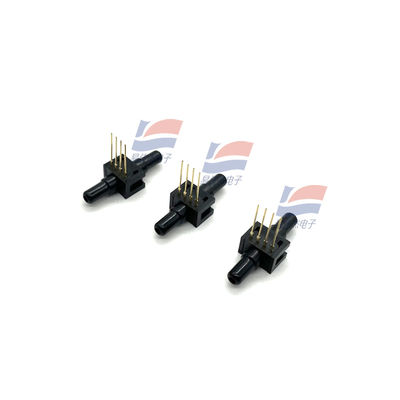

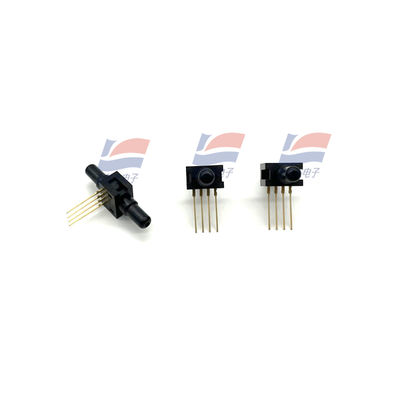

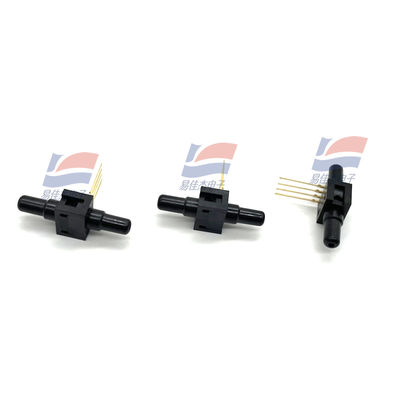

YJJ 26PCBFA6D 0-5 Psi è un sensore di pressione miniaturizzato on-board utilizzato per il monitoraggio della pressione industriale

Descrizione del prodotto:

YJJ 26PCBFA6D è un sensore di pressione miniaturizzato su scheda utilizzato per il monitoraggio della pressione industriale

Caratteristiche:

CARATTERISTICHE DI PRESTAZIONE SMT 26PC (A 10 VDC ±0,01 VDC DI ECCITAZIONE, 25 °C)

Min. Tip. Max. Unità

Tensione di eccitazione — 10,0 16,0 Vdc

Tempo di risposta — — 1,0 ms

Resistenza di ingresso 5,5 k 7,5 k 11,5 k Ohm

Resistenza di uscita 1,5 k 2,5 k 3,0 k Ohm

Span P2>P1(1) Min. Tip. Max.

Da 0 a 1 14,7 16,7 18,7 mV

Da 0 a 5 47 50 53 mV

Da 0 a 15 96 100 104 mV

Offset nullo Min. Tip. Max.

Da 0 a 1 -2,0 0 +2,0 mV

Da 0 a 5 -2,0 0 +2,0 mV

Da 0 a 15 -2,0 0 +2,0 mV

Linearità (BFSL P2>P1) Tip. Max.

Da 0 a 1 — ±0,50 ±1,75 % span

Da 0 a 5 — ±0,50 ±1,5 % span

Da 0 a 15 — ±0,50 ±1,0 % span

Deriva nulla da 25 °C a 0 °C, da 25 °C a 50°C(2) Tip. Max.

Da 0 a 1 — — ±1,0 mV

Da 0 a 5 — — ±1,0 mV

Da 0 a 15 — — ±1,0 mV

Deriva span da 25 °C a 0 °C, da 25 °C a 50°C(2) Tip. Max.

Da 0 a 1 — ±1,5 ±4,5 % span

Da 0 a 5 — ±1,0 ±1,7 % span

Da 0 a 15 — ±0,75 ±1,5 % span

Ripetibilità e isteresi Tip. Max.

Da 0 a 1 — ±0,2 — % span

Da 0 a 5 — ±0,2 — % span

Da 0 a 15 — ±0,2 — % span

Sovrapressione P2>P1; P1>P2 Tip. Max.

Da 0 a 1 — — 20 psi

Da 0 a 5 — — 20 psi

Da 0 a 15 — — 45 psi

Note:

1. Lo span è la differenza algebrica tra l'uscita alle pressioni operative massime nominali e l'uscita a 0 psi.

2. L'errore di temperatura è calcolato rispetto a 25 °C.

SPECIFICHE

Descrizione caratteristica

Temperatura di stoccaggio da -55 °C a 100 °C [-67 °F a 212 °F]

Temperatura di esercizio da -40 °C a 85 °C [-40 °F a 185 °F]

Temperatura compensata da 0 °C a 50 °C [da 32 °F a 122 °F]

Perni di allineamento Perni di diametro 0,86 mm [0,034 pollici] si estendono attraverso il PCB

Diametro della porta 1,88 mm [0,074 pollici] di diametro utilizza tubi standard da 0,59 mm [0,0625 pollici] ID

Orientamento della porta Parallelo al PCB (profilo basso sulla scheda)

Funzione di prelievo Funzione da 3,18 mm [0,125 pollici] sul coperchio della porta

Saldatura SMT · Sn 96,5 Ag 3,5 Flusso senza pulizia

· Sn 63 Pb 37 Flusso senza pulizia

Profilo di rifusione SMT Temperatura di picco massima di 260 °C [500 °F] per 10 secondi

Compatibilità dei media Entrambe le porte sono limitate ai media compatibili con poliftalammide,

fluorosilicone e silicio.

Qualifica agli urti testata a 150 g

Vibrazioni MIL-STD-202. Metodo 213

(150 g semionda 11 ms)

Peso 0,5 grammi [0,0176 once]

Specifiche:
