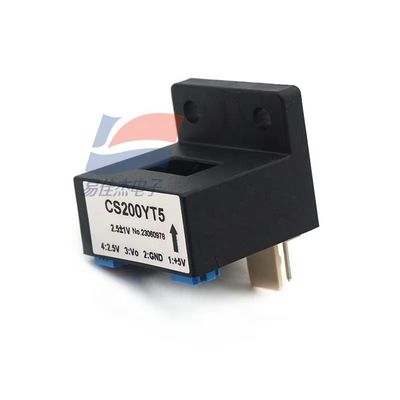

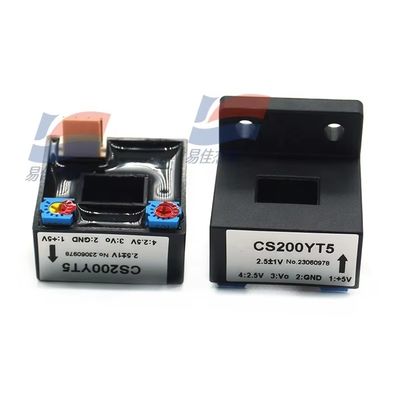

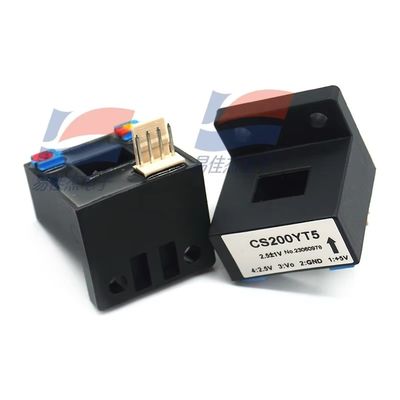

YJJ CS200YT5 Sensore convenzionale di corrente elettrica a bassa tensione

Descrizione del prodotto:

YJJ CS200YT5 Sensore convenzionale di corrente elettrica a bassa tensione

Caratteristiche:

CS200YT5 è un sensore di corrente basato sul principio dell'effetto Hall.
Parametri elettrici
Corrente di ingresso nominale primaria: 200A
Intervallo di misurazione: da 0 a ± 400A (AC/DC/Pulso e altre forme d'onda irregolari)
tensione di uscita nominale sul lato secondario: 1V ± 1%
tensione di alimentazione: +5V ± 5%
Consumo di corrente: < 20 mA
Tensione di isolamento: 2,5 kV (tra il lato primario e quello secondario)
Indicatori di prestazione
Linearità: < 1%
tensione di spostamento zero: 2,5 V ± 1%
Drift di temperatura: ≤ ± 0,5 mV/°C (TA = 25°C)
Tempo di risposta: ≤ 3μs
Larghezza di banda: DC ~ 20 kHz
Caratteristiche di applicazione
Temperatura di funzionamento: da -25°C a +85°C
Temperatura di conservazione: da -40°C a +100°C
Resistenza al carico: ≥ 10KΩ
Dimensioni: 41 mm (per dimensioni specifiche, fare riferimento al manuale del prodotto)
Istruzioni di connessione
Fornitura di alimentazione: +5V → 1, GND → 2, VOUT → 3, tensione di riferimento 2,5V → 4
Funzioni dei pin: 1 (+5V), 2 (GND), 3 (uscita del segnale), 4 (uscita di riferimento)
Questo sensore è applicabile a potenza, controllo industriale e scenari che richiedono isolamento elettrico per la misurazione.
