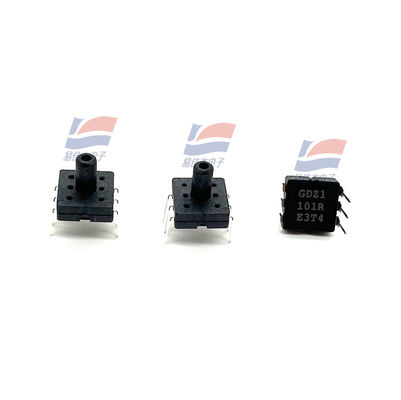

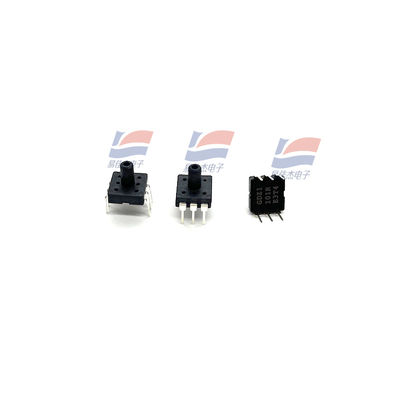

Sensore di pressione YJJ XGZP701DB1R, package DIP, MEMS, pneumatico, idraulico, pressione 700KPa, pressione negativa, vuoto

Descrizione del prodotto:

Sensore di pressione YJJ XGZP701DB1R DIP Package MEMS Pressione pneumatica idraulica 700KPa1 Pressione negativa Vuoto

Caratteristiche:

La serie XGZP è un sensore di pressione adatto per applicazioni biomediche, meteorologiche e altri settori, il cui nucleo è un chip sensore di pressione elaborato tramite tecnologia MEMS. Il chip sensore di pressione è costituito da una pellicola elastica e quattro resistori integrati sulla pellicola. I quattro resistori variabili formano la struttura a ponte di Whitstone, che genera un segnale di uscita di tensione proporzionale alla pressione applicata quando applicato alla pellicola elastica.

Caratteristiche del prodotto:

Campo di misura -100kPa ~ 20kPa...700 kpa

Tecnologia MEMS

Forma di pressione relativa

Pacchetto SOP o DIP

Adatto per gas o liquidi non corrosivi

Intervallo di temperatura di esercizio: -40℃ ~ +125℃

La cavità posteriore del chip è pressurizzata

L'orientamento dei pin è opzionale

Applicazione:

Misuratore elettronico della pressione sanguigna, generatore di ossigeno, etilometro, monitor e altri campi medici

Manometro per pneumatici, sensore MAP e altri componenti elettronici automobilistici

Massaggiatore, sedia da massaggio, letto ad aria e altri campi di attrezzature per il fitness sportivo

Lavatrice, macchina per la birra, macchina per il caffè, luci di emergenza, aspirapolvere, componenti pneumatici e altri campi

Prestazioni strutturali:

Chip sensibile alla pressione: silicio

Filo N: filo d'oro

Alloggiamento del pacchetto N: materiale PPS

Pin N: rame argentato

Peso netto N: circa 1 g

Prestazioni elettriche:

Alimentazione N: ≤10V CC o ≤ 2,0 mA CC

Impedenza di ingresso N: 4 k Ω ~ 6 k Ω

Impedenza di uscita N: 4 k Ω ~ 6 k Ω

Resistenza di isolamento N: 100 m Ω, 100 V CC

Sovraccarico consentito N:

0 ~ 20 kpa...200kPa: 2 volte l'intera gamma

0 ~ 500 kpa...700kPa: 1,5 volte l'intera gamma

Condizioni di base:

Mezzo di misura N: aria

Temperatura del mezzo N: (25±1) ℃

Temperatura ambiente N: (25±1) ℃

Vibrazione N: 0,1 g (1 m/s2) Max

Umidità: (50%±10%) UR

Sorgente N: (5±
