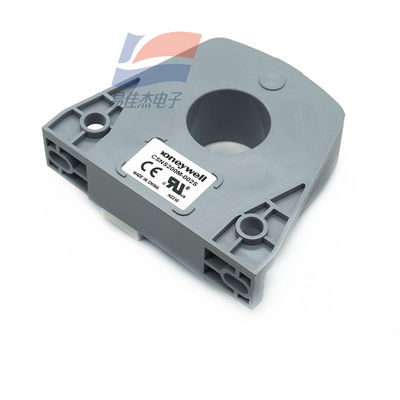

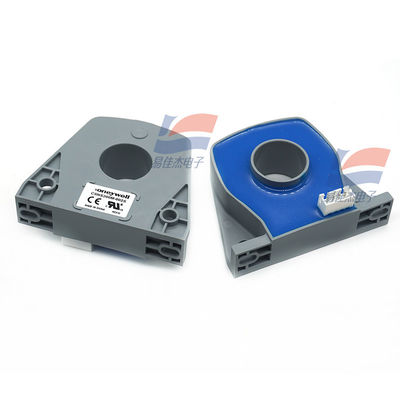

YJJ CSNS200M-002S Sensore di corrente a ciclo chiuso

Descrizione del prodotto:

YJJ CSNS200M-002S Sensore di corrente a ciclo chiuso

Caratteristiche:

CSNS200M-002S Attrezzatura di misurazione della corrente da sensore a circuito chiuso, i principali parametri sono i seguenti:

Parametri di base

Corrente nominale: 200A (valore rms del CA)

Intervallo di misura: da 0 a ± 400 A (picco CC/AC)

Corrente di uscita simulata: 50A si traduce in una potenza di uscita di 100mA

Rapporto di rotazione: 1/200

Precisione: ≥ ± 0,75% a 25°C

Fornitura di alimentazione e caratteristiche elettriche

Tensione dell'alimentazione: ±12 a 18 VDC (±5%)

Isolamento elettrico primario/secondario: 6 kVrms / 50 kHz / 1 minuto

Caratteristiche ambientali e meccaniche

Intervallo di temperatura di funzionamento: -40 a 85 gradi Celsius

Intervallo di temperatura di conservazione: -40 a 90°C

Consumo di energia: 20 mA (compresa la corrente di uscita)

Conchiglia: materiale plastico isolante

Forma di collegamento: perforazione primaria, connettore secondario a 4 pin

Prestazioni dinamiche

Corrente di spostamento zero: migliore di ±0,30 mA a 25°C

Drift di temperatura: 0 - 70°C meglio di ±0,60mA

Linearità: superiore a ±0,20%

Tempo di risposta: superiore a 500 ns

Larghezza di banda: DC a 150 kHz

dl/dT indica esattamente: migliore di 100A/μsCorrente nominale (In) : 200a.t RMS (valore nominale)

Intervallo di misura: 0~400a. t ((DC~AC Peak)

La resistenza misurata (70 °C): Rm min Rm Max

Con 18V, a 200 a.t. Max: 20 ohm 140 ohm

Con 18V, a 400 a.t. Max: 20 ohm, 50 ohm

Corrente di uscita analogica (a 200A): 100mA

Rapporto di curve: 1/2000

Precisione (25 °C): superiore o inferiore allo 0,75%

Tensione di alimentazione: 12~18VDC ((1V)

Isolamento elettrico: 6KVrms/50KHz/1 minuto

Specificità:
