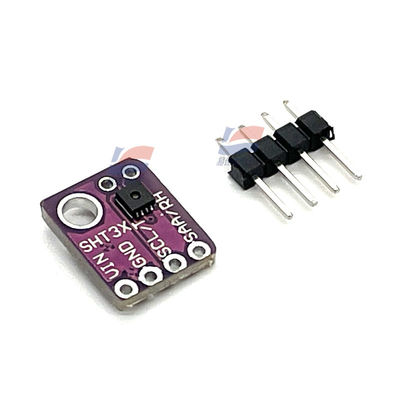

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Modulo sonda sensore di temperatura e umidità per aria I2C IIC Communication

Descrizione del prodotto:

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Modulo sonda sensore di temperatura e umidità per comunicazione I2C IIC nell'aria

Caratteristiche:

I parametri principali del sensore di umidità e temperatura SHT31 sono i seguenti:

Parametri principali

‌Intervallo di misurazione dell'umidità‌: 0%-100% RH

‌Intervallo di misurazione della temperatura‌: -40℃ - 125℃

‌Precisione di misurazione dell'umidità‌: ±2% RH

‌Precisione di misurazione della temperatura‌: ±0.2℃

‌Tensione di esercizio‌: 2.15V - 5.5V

‌Corrente di esercizio‌: < 1.5mA

‌Interfaccia di comunicazione‌: I2C

‌Dimensione del pacchetto‌: DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)

Funzione di espansione

Modalità allarme: supporta allarmi di temperatura e umidità estreme. Questi allarmi possono essere resettati tramite funzioni di reset software o hardware.

Capacità anti-interferenza: l'involucro in materiale PE. Si consiglia di evitare ambienti ad alta temperatura (> 80℃).

Tempo di risposta: la misurazione dell'umidità richiede circa 8 secondi.

Note per l'attenzione

Durante l'uso effettivo, è necessario prestare attenzione all'intervallo di temperatura di esercizio del sensore ed evitare di superare il limite consigliato.

Durante la connessione, è necessario abbinare l'indirizzo I2C e la configurazione della linea di clock/linea dati.

Il chip SHT31 ha otto pin:

Commenti sul nome del pin

1 Pin dati SDA, ingresso/uscita

2 Pin indirizzo ADDR, ingresso

3 Pin allarme ALENT, uscita; Sospeso quando non in uso

4 Pin clock SCL, ingresso/uscita

5 Pin di alimentazione VDD, ingresso

6 Pin di reset nRESET, livello basso valido, ingresso

7 Pin R inutile, massa

8 Pin VSS, massa

La ripetibilità influisce sul tempo di misurazione di SHT30 e quindi sul consumo energetico del sensore.

L'indirizzo del sensore viene modificato cambiando la tensione del pin ADDR. L'indirizzo predefinito è quando ADDR si collega a VSS (0X44), che può essere modificato in 0X45. Per i dettagli sui pin, fare riferimento al manuale dei dati.
