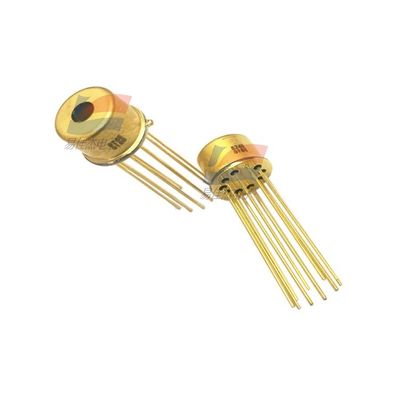

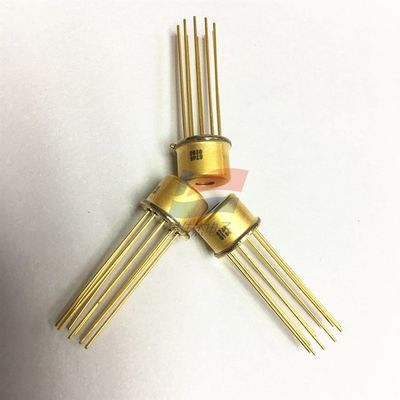

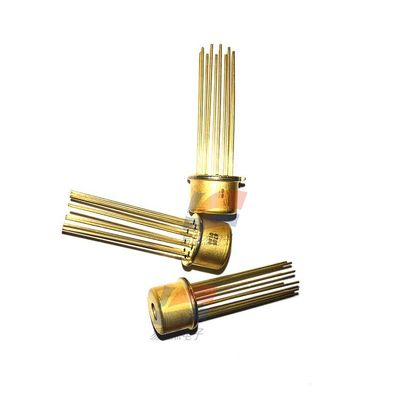

YJJ S8745-01 S8746-01 Fotodiodi al silicio con preamplificatore sono utilizzati per la misurazione a bassa luminosità

Descrizione del prodotto:

I fotodiodi al silicio YJJ S8745-01 S8746-01 con preamplificatore sono utilizzati per la misurazione a bassa luminosità

Caratteristiche:

Il fotodiodo e il preamplificatore sono integrati con resistori e condensatori di feedback.

Questo è un sensore a basso rumore, composto da un fotodiodo al silicio, un amplificatore operazionale, resistori e condensatori di feedback, tutti integrati in un piccolo package. Semplicemente collegandolo all'alimentazione, può essere utilizzato per la misurazione a bassa luminosità, come in strumenti analitici e dispositivi di misurazione. La superficie di ricezione della luce del fotodiodo è internamente collegata al terminale GND, rendendolo altamente resistente al rumore EMC.

Caratteristiche
- Utilizzo di un amplificatore operazionale con ingresso FET a bassa potenza
- Rf integrato = 1 GΩ e Cf = 5 pF
- Ottenere un guadagno variabile tramite resistori collegati esternamente
- Basso rumore, basso NEP
- Incapsulato con effetto schermante
- Altamente resistente al rumore EMC Parametri dettagliati
Superficie di emissione della luce: 2,4 × 2,4 mm
Package: Metallo
Tipo di package: TO-5
Raffreddamento: Tipo non raffreddato
Tensione inversa (valore massimo): 20 V
Gamma di risposta spettrale: da 190 a 1100 nm
Lunghezza d'onda di massima sensibilità (valore tipico): 960 nm
Potenza equivalente al rumore (valore tipico): 11,0 × 10-15 W/Hz1/2
Condizioni di misurazione: Valori tipici: Ta = 25°C, VCC = ±15V, RL = 1MΩ, Sensibilità fotografica: λ = λp, Potenza equivalente al rumore: λ = λp, f = 10Hz, se non diversamente specificato

Specifiche:
