S8745-01 Sensore Fotoelettrico a Infrarossi Per Strumenti Analitici di Precisione e Apparecchiature di Misurazione Industriali

             S8745-01 Sensore fotoelettrico a infrarossi per strumenti analitici di precisione e apparecchiature di misurazione industriali

1. Aree di applicazione:

• Strumenti analitici di precisione: Utilizzato in dispositivi come spettrometri ultravioletti (UV) - vicino - infrarossi (NIR), cromatografi e fotometri per il rilevamento di segnali luminosi deboli. Consente una misurazione accurata dell'assorbimento, dell'emissione o della trasmissione della luce nello spettro UV - NIR, supportando l'analisi quantitativa in settori come la chimica, la biologia e le scienze ambientali.
• Apparecchiature di misurazione industriali: Integrato in sensori industriali per il monitoraggio di parametri come lo spessore del film, la riflettività della superficie o la composizione del materiale. Il suo basso rumore e l'elevata sensibilità consentono il rilevamento preciso di sottili variazioni di luce, garantendo il controllo qualità nei processi di produzione (ad esempio, ispezione di wafer a semiconduttore, misurazione dello spessore del rivestimento).
• Dispositivi diagnostici medici: Applicato in apparecchiature mediche come saggi immunologici, analizzatori di chimica clinica o monitor della glicemia non invasivi. Può rilevare segnali ottici deboli da reazioni biochimiche, consentendo la quantificazione accurata di biomarcatori o altri analiti per la diagnosi di malattie e il monitoraggio della salute.
• Strumenti di monitoraggio ambientale: Utilizzato in dispositivi per la misurazione della qualità dell'aria (ad esempio, rilevamento di gas traccia tramite assorbimento ottico), della qualità dell'acqua (ad esempio, analisi delle concentrazioni di inquinanti) o della radiazione solare. La sua ampia risposta spettrale (190–1100 nm) e la bassa Noise Equivalent Power (NEP) lo rendono adatto per la cattura di segnali luminosi ambientali deboli.
• Aerospaziale e ricerca scientifica: Impiegato in sensori aerospaziali per il rilevamento delle radiazioni spaziali o il telerilevamento atmosferico, nonché in configurazioni di ricerca di laboratorio per lo studio delle interazioni luce-materia, dell'ottica quantistica o degli esperimenti di fisica a bassa intensità luminosa.

2. Caratteristiche principali:

• Ampia risposta spettrale: Copre un'ampia gamma di lunghezze d'onda da 190–1100 nm (ultravioletto a vicino infrarosso), rendendolo versatile per applicazioni che richiedono il rilevamento su più bande ottiche.
• Prestazioni a bassissimo rumore: Presenta una tipica Noise Equivalent Power (NEP) di 11×10−15W/Hz1/2, riducendo al minimo il rumore di fondo e garantendo un elevato rapporto segnale/rumore (SNR) per il rilevamento di luce debole.
• Componenti integrati ad alte prestazioni: Viene fornito con una resistenza di feedback integrata (RF​=1GΩ) e un condensatore (CF​=5pF), oltre a un amplificatore operazionale con ingresso FET a bassa potenza. Questa integrazione semplifica la progettazione del circuito, riduce il numero di componenti esterni e garantisce un'amplificazione stabile del segnale.

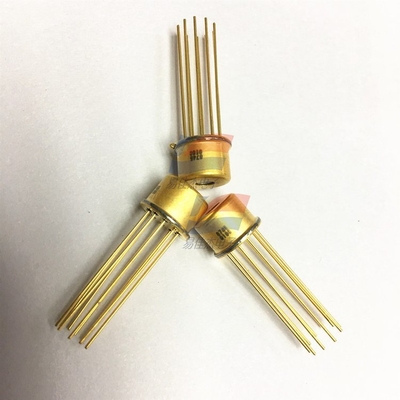

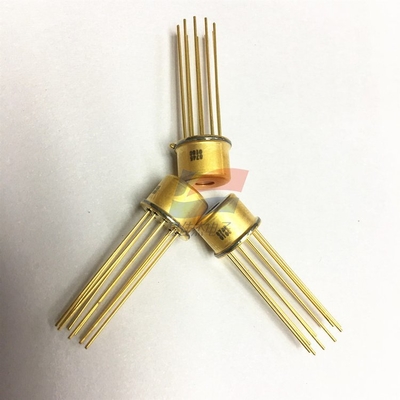

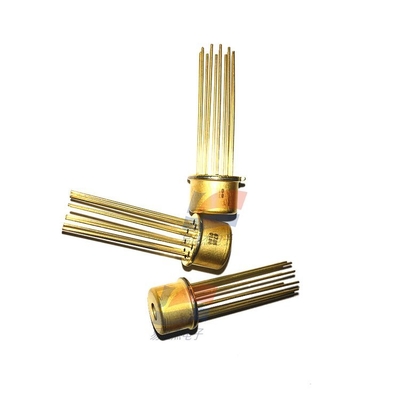

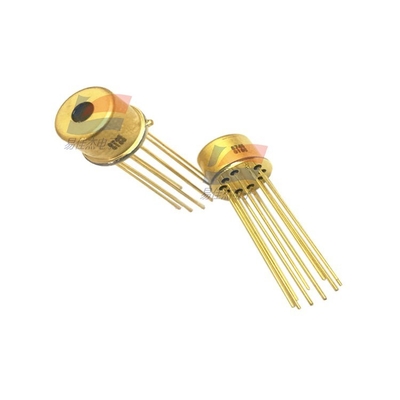

• Pacchetto compatto e schermato: Alloggiato in un piccolo pacchetto metallico TO-5 con una finestra in quarzo. Il pacchetto metallico fornisce un'efficace schermatura per la compatibilità elettromagnetica (EMC), mentre la finestra in quarzo offre un'elevata trasmittanza nell'intervallo spettrale del sensore, ideale per applicazioni con spazio limitato.
• Elevata resistenza al rumore EMC: La superficie sensibile alla luce è collegata al terminale GND, migliorando la resistenza alle interferenze elettromagnetiche (EMI). Ciò garantisce prestazioni affidabili in ambienti industriali o elettronici rumorosi.
• Regolazione flessibile del guadagno: È possibile ottenere un guadagno variabile aggiungendo una resistenza esterna, consentendo agli utenti di adattare l'uscita del sensore a specifici requisiti applicativi (ad esempio, regolando la sensibilità per diversi intervalli di intensità luminosa).
• Ampia area fotosensibile: Vanta un'area fotosensibile di 2,4×2,4 mm, aumentando l'efficienza di raccolta della luce e migliorando la precisione di rilevamento per sorgenti luminose diffuse o a bassa intensità.
