Descrizione del prodotto:

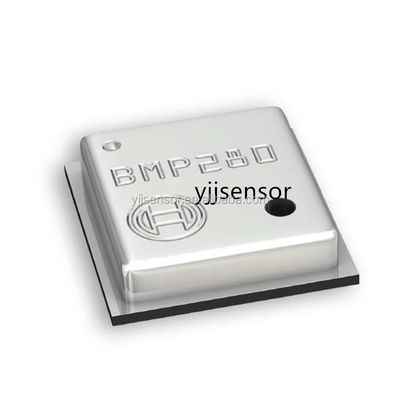

Il sensore di pressione barometrica digitale a bassissimo consumo YJJ BMP280 è utilizzato nel campo della meteorologia

Caratteristiche:

Il BMP280 è un sensore di pressione assoluta progettato per applicazioni mobili. Il modulo sensore è confezionato in un involucro estremamente compatto. Le sue dimensioni ridotte e il basso consumo energetico consentono la sua implementazione in dispositivi alimentati a batteria come telefoni cellulari, moduli GPS o orologi.

Come il suo predecessore, il BMP180, il BMP280 si basa su una collaudata tecnologia di sensori di pressione piezoresistivi con alta precisione e linearità, nonché stabilità a lungo termine e elevata robustezza EMC. Numerose opzioni di funzionamento del dispositivo offrono la massima flessibilità per ottimizzare i dispositivi in termini di consumo energetico, risoluzione e prestazioni del filtro. Agli sviluppatori viene fornito un set di impostazioni predefinite testate (come casi d'uso) per semplificare il più possibile la progettazione.

Applicazione

- Navigazione GPS avanzata (ad es. miglioramento del tempo, navigazione a dead reckoning, rilevamento della pendenza)

- Navigazione indoor (rilevamento del piano, rilevamento dell'ascensore)

- Navigazione outdoor, applicazioni per il tempo libero e sportive

- Previsioni meteo

- Applicazioni sanitarie (ad es. spirometria)

- Indicazione della velocità verticale (ad es. velocità di salita/discesa)

Descrizione dei pin:

Pin1: VCC (alimentazione 3,3v)

Pin2: GND

Pin3: SCL (segnale di clock in modalità di comunicazione I2C)

Pin4: SDA (segnale dati in modalità di comunicazione I2C)

Pin5: CSB (pin utilizzato in modalità di comunicazione SPI, non utilizzato questa volta, può essere sospeso)

Pin6: SDO (bit di controllo dell'indirizzo del sensore, quando collegato a GND, l'indirizzo del dispositivo in I2C è 0xEC, e il livello alto è 0xEC+ 1, questa volta collegato a GND)

Intervallo di test del sensore:

Temperatura: - 45 °C ~ + 85 °C

Pressione atmosferica: 0~20000hPa (hpa)

Principali modalità di misurazione:

Modalità Sleep: quando la corrente raggiunge il livello di uA, il valore tipico è 0,1ua e il valore massimo è 0,3ua. Tutto il lavoro di misurazione si interrompe.

Modalità Normale: Funzionamento normale, l'intervallo di lavoro pertinente può essere controllato tramite registro.

Modalità Forzata: il controllo principale avvia un comando di raccolta, il sensore raccoglie un segnale, quindi entra in modalità Sleep, in attesa del prossimo risveglio (questa volta è inutile).

Tutti i registri e i loro indirizzi nel sensore BMP280 sono mostrati di seguito. Fare riferimento al manuale dei dati per maggiori dettagli.

Specifiche:
