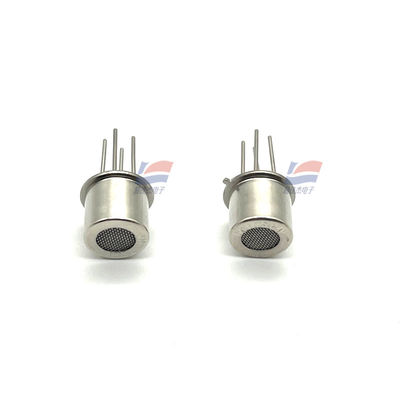

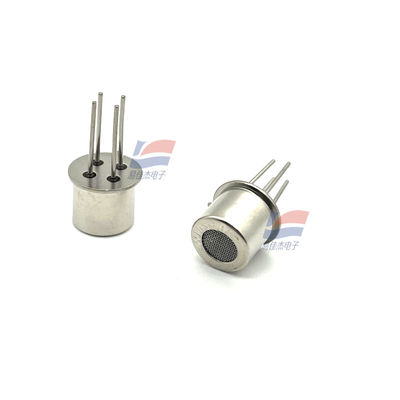

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

Descrizione del prodotto:

Sensore di qualità dell'aria YJJ MP801 0.5 - 1000PPM a ossido metallico (MOS)

Caratteristiche:

MP801 è un sensore di qualità dell'aria a semiconduttore di ossido metallico (MOS), sensibile a benzene, -, formaldeide, alcol e fumo. Il suo tipico intervallo di rilevamento è 0,5 - 1000 ppm (misurato con alcol), e le condizioni di test standard sono 20 ± 2 ℃, 65 ± 5% UR, con un tempo di preriscaldamento di ≥ 48 ore.

Simbolo / Unità Parametri Valore Tipico / Intervallo Note

Gas Rilevato — Acido benzoico, -, Formaldeide, Alcol, Fumo Non selettivo, sensibile a più VOC e fumo

Intervallo di Rilevamento ppm 0,5 - 1000 (Alcol) I dati si basano sull'alcol come riferimento, altri gas richiedono calibrazione

Tensione di Circuito Vc ≤ 24 V CC Test standard Vc = 5,0 ± 0,1 V

Tensione di Riscaldamento Vh 5,0 ± 0,1 V CA/CC Richiede alimentazione stabile per garantire la coerenza

Resistenza di Carico Rl Regolabile Tramite partitore di tensione per convertire la variazione di resistenza in uscita di tensione

Resistenza di Riscaldamento Rh 95 ± 10 Ω (temperatura ambiente) Da misurazione effettiva, varia tra circa 85 - 130 Ω per diversi lotti, fare riferimento alle specifiche di misurazione effettiva / lotto

Consumo Energetico di Riscaldamento Ph ≤ 300 mW Altri dati mostrano anche ≤ 240 mW, è una differenza di lotto

Resistenza del Corpo Sensibile Rs 1 kΩ - 15 kΩ (10 ppm Alcol) Varia con il tipo di gas / concentrazione

Sensibilità S ≥ 2 (10 ppm Alcol) S = Rs (aria) / Rs (10 ppm Alcol)

Pendenza di Concentrazione α ≤ 0,6 (Alcol) α = R (50 ppm) / R (10 ppm), riflette la linearità

Condizioni di Test Standard — T = 20 ± 2 ℃; UR = 65 ± 5%; Vc = 5,0 ± 0,1 V; Vh = 5,0 ± 0,1 V I dati si basano su queste condizioni

Tempo di Preriscaldamento — ≥ 48 ore Nuovi componenti / dopo lunga conservazione richiedono un preriscaldamento sufficiente

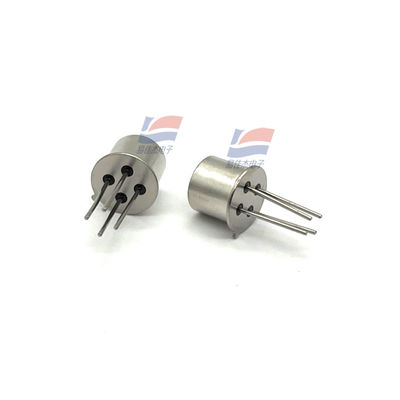

Confezione / Pin — Metallo, DIP-4 1/2 pin per riscaldamento; 3/4 pin per misurazione

Principio di Funzionamento — Semiconduttore di Ossido Metallico (MOS) La resistenza aumenta con la concentrazione del gas target

Suggerimenti per la Selezione e l'Utilizzo

Intervallo di Rilevamento e Sensibilità: 0,5 - 1000 ppm basato sull'alcol come riferimento; S ≥ 2 a 10 ppm di alcol è il punto di riferimento, è necessaria una calibrazione effettiva in base al gas target e all'intervallo di concentrazione.

Alimentazione e Riscaldamento: Tensione di Circuito ≤ 24 V CC; Riscaldamento Vh = 5,0 ± 0,1 V (CA/CC); Resistenza di Riscaldamento Rh ≈ 95 ± 10 Ω, Consumo Energetico ≤ 300 mW (dati mostrano ≤ 240 mW), fare riferimento alle specifiche di misurazione effettiva / lotto.

Resistenza di Carico Rl: Partitore di tensione regolabile per ottenere un'uscita di tensione; Rl influisce sulla sensibilità e sulla linearità, è necessario ottimizzare l'abbinamento con il gas target.

Ambiente e Stabilità: Test standard 20 ± 2 ℃, 65 ± 5% UR; Per conservazione a lungo termine, si consiglia - 20 a + 60 ℃, sigillato a secco; Evitare gas ad alta concentrazione, vapori di silicio e condensa d'acqua prima dell'accensione.

Preriscaldamento e Invecchiamento: Nuovi componenti o dopo lunga conservazione, preriscaldare ≥ 48 ore; Il tempo di invecchiamento per la conservazione dovrebbe essere esteso di conseguenza per periodi di conservazione più lunghi.

Non selettività e Sensibilità Incrociata: Risponde a benzene, -, formaldeide, alcol e fumo; È necessario valutare le interferenze nello scenario target e calibrare.

Spiegazione delle Variazioni dei Dati

Consumo Energetico di Riscaldamento: I dati mainstream sono ≤ 300 mW, descritti anche come ≤ 240 mW, è una differenza di lotto / versione, fare riferimento alle specifiche di misurazione effettiva e di lotto.

Resistenza di Riscaldamento: Comunemente circa 95 ± 10 Ω, alcuni dati 85 - 130 Ω, si consiglia di progettare il bias in base alla misurazione effettiva del lotto.

Specifiche:
