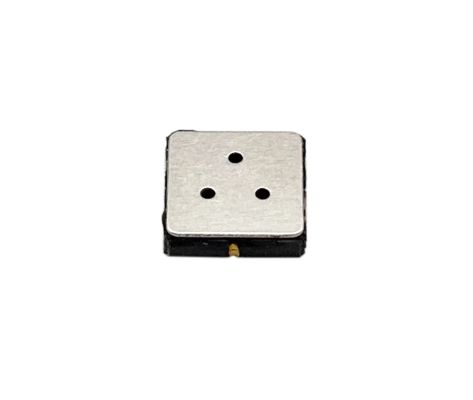

SMD1013B SMD1013 MEMS VOC Gas Sensor High Sensitivity Low Power Consumption Air Quality Sensor

SMD1013B SMD1013 MEMS Sensore di gas VOC ad alta sensibilità Sensore di qualità dell'aria a basso consumo di energia

Introduzione generale:

L'SMD1013 è un sensore di gas semiconduttore MEMS (Micro-Electro-Mechanical Systems), progettato con tecnologia ad alta precisione.fornire una buona protezione e stabilità per i componenti interni sensibiliQuesto sensore è in grado di rilevare vari gas, tra cui alcol, fumo, formaldeide, ecc., il che lo rende adatto a una vasta gamma di applicazioni nel monitoraggio ambientale, rilevamento della sicurezza,e controllo dei processi industriali.

Le specifiche tecniche:

• Gas rilevato e gamma di concentrazione:
  • Il sensore è in grado di rilevare l'etanolo in una gamma di concentrazioni compresa tra 0 e 100 ppm.che lo rende un'opzione versatile per diversi scenari di rilevamento dei gas.
  • La risoluzione per il rilevamento dell'etanolo è di 0,2 ppm, consentendo una misurazione precisa delle concentrazioni di etanolo a basso livello.
• Parametri elettrici:
  • Voltaggio del circuito (Vc): può funzionare con una tensione del circuito ≤ 5V o 3,3V DC, fornendo flessibilità in diversi progetti di circuito.
  • Tensione di riscaldamento (Vh): la tensione di riscaldamento richiesta è di 1,6 ± 0,1 V, che può essere AC o DC.Questo riscaldamento è fondamentale per attivare il materiale semiconduttore all'interno del sensore per migliorare le sue prestazioni di rilevamento dei gas.
  • Resistenza al carico (RL): la resistenza al carico è regolabile e il valore specifico è soggetto al rapporto di consegna.Questa regolabilità consente agli utenti di ottimizzare l'output del sensore in base alle loro specifiche esigenze di circuito.
  • Resistenza al riscaldamento (Rh): a temperatura ambiente, la resistenza al riscaldamento è di 45 ± 3 Ω.
  • Consumo di energia di riscaldamento (Ph): il consumo di energia di riscaldamento è ≤ 30 mW, indicando un consumo di energia relativamente basso per il processo di riscaldamento.
  • Resistenza del corpo sensibile (Rs): quando testata in aria, la resistenza del corpo sensibile varia da 10 a 500 KΩ.
• Sensibilità e parametri correlati:
  • sensibilità (S): definita come R0 (in aria) / Rs (in 10 ppm di etanolo), la sensibilità del sensore SMD1013 è ≥ 6,che presentano un cambiamento significativo della resistenza all'esposizione ad una piccola quantità di etanolo nell'aria.
  • Pendiente (α): la pendenza, che rappresenta il tasso di variazione della risposta del sensore rispetto alle diverse concentrazioni di etanolo, è ≤ 0,3 (R10ppm / R1ppm di etanolo).
• Condizioni di prova:
  • Condizioni ambientali: le condizioni di prova standard per la temperatura e l'umidità sono rispettivamente 20 ± 2 °C e 55 ± 5 % RH.
  • Condizioni del circuito: per il circuito di prova standard, Vc è impostato a 5 V o 3,3 ± 0,1 V e Vh a 1,6 ± 0,1 V. Il tempo di pre riscaldamento necessario per effettuare una misurazione accurata è di 3-5 minuti.
• Tempo di risposta e recupero:
  • Tempo di risposta (T90): il sensore impiega meno di 30 secondi per raggiungere il 90% del suo valore finale di risposta quando è esposto al gas bersaglio, indicando una caratteristica di azione relativamente rapida.
  • Tempo di recupero (T10): il sensore può recuperare il 10% del suo stato iniziale in meno di 60 secondi dopo la rimozione del gas.
• Durata di vita:

Il sensore di gas SMD1013 ha una durata di servizio di ≥3 anni, garantendo un funzionamento affidabile a lungo termine in varie applicazioni.

Applicazioni

• Sicurezza domestica: può essere integrata nei sistemi di sicurezza domestici per rilevare le perdite di alcol (ad esempio nelle famiglie con una grande quantità di alcol immagazzinato),nonché la presenza di fumo e formaldeide, che può essere dannoso per la salute umana.
• Ambienti industriali: in ambienti industriali, può essere utilizzato per monitorare la concentrazione di composti organici volatili come nell'aria,contribuire a garantire un ambiente di lavoro sicuro e il rispetto delle normative ambientali.
• Automotive e trasporti: per applicazioni nel settore automobilistico, può essere utilizzato per rilevare l'alcol nella cabina del conducente per prevenire la guida in stato di ebbrezza.può essere applicato nei veicoli di trasporto pubblico per monitorare la qualità dell'aria all'interno delle cabine.
