Descrizione del prodotto:

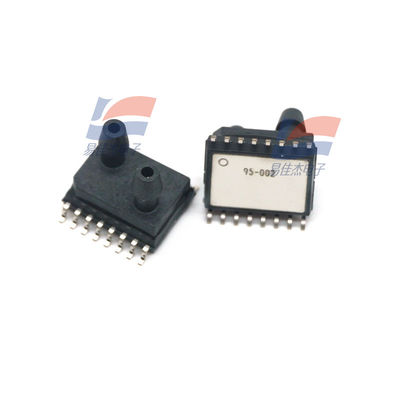

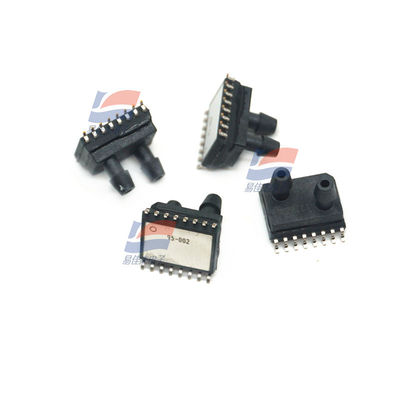

I sensori di pressione YJJ SM9541-140C-SC-3-S sono utilizzati nelle apparecchiature per dialisi medica

Caratteristiche:

Il rilevamento dei parametri respiratori della macchina per anestesia è limitato solo alla modalità di ventilazione meccanica convenzionale e la selezione del sensore di pressione, un componente chiave della macchina per anestesia, è molto importante.

Per le macchine per anestesia, la parte di rilevamento della pressione deve essere molto sensibile per poter misurare con precisione l'inspirazione e l'espirazione del paziente, nonché il gas erogato al flusso d'aria. Pertanto, dovrebbero essere selezionati sensori in grado di rilevare la pressione differenziale o il flusso d'aria a velocità molto basse. Il sensore dovrebbe essere in grado di misurare il picco della respirazione di un paziente o il punto di svolta tra inspirazione ed espirazione. Una volta determinati i requisiti di pressione, flusso d'aria e fluido, dovrebbero essere stabiliti i requisiti di precisione e stabilità, comprese le bande di errore totali. essere preso in considerazione. Considerare il fattore di progettazione che lo rende più piccolo, bello e portatile. Si può anche prendere in considerazione la calibrazione del cliente, in particolare per le applicazioni CPAP (pressione positiva continua delle vie aeree), per massimizzare le prestazioni del prodotto e adattarlo al modello di respirazione del paziente.

Nella macchina per anestesia, il sensore di pressione SM9541 può essere utilizzato per misurare la velocità espiratoria, la velocità inspiratoria, la pressione espiratoria, la pressione inspiratoria, la serie PEEP. SM9541 è un chip sensore di pressione piezoresistivo altamente stabile montato su un substrato ceramico. UTILIZZA il resistore a film sottile sul substrato ceramico per la correzione dello zero, la compensazione della temperatura zero e la compensazione della sensibilità della temperatura. È guidato da una sorgente di tensione costante.

La serie SM9541 è un chip sensore di pressione piezoresistivo altamente stabile montato su un substrato ceramico. UTILIZZA il resistore a film sottile sul substrato ceramico per la correzione dello zero, la compensazione della temperatura zero e la compensazione della sensibilità della temperatura. È pilotato da una sorgente di tensione costante. SM9541 supporta la lettura dei dati I2C e può impostare la velocità di trasmissione di 4 Mhz.

1) intervallo di micropressione: 250pxH2O, 500pxH2O, 1000pxH2O, 2500pxH2O

2) ampio intervallo di compensazione della temperatura: da -5 ℃ a 65 ℃

3) precisione: ±1%

4) calibrazione del punto zero e compensazione della temperatura

5) pacchetto di chip in silicio stabile e ad alte prestazioni

6) sono supportate la pressione della tavola e la pressione differenziale

7) Valore di uscita della pressione I2C: da 1638 a 14745

L'interfaccia del sensore di pressione SM9541 è I2C e sono necessari solo due ohm da 4,7 k. È necessario un condensatore di filtro da 0,1 uf sul pin di alimentazione.

Specifiche:
