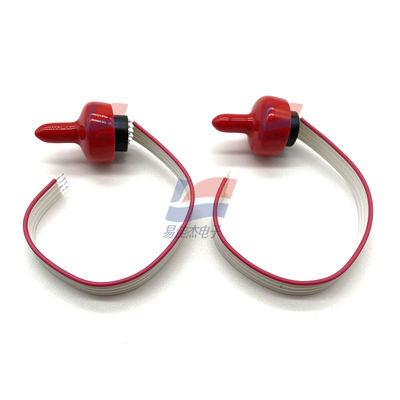

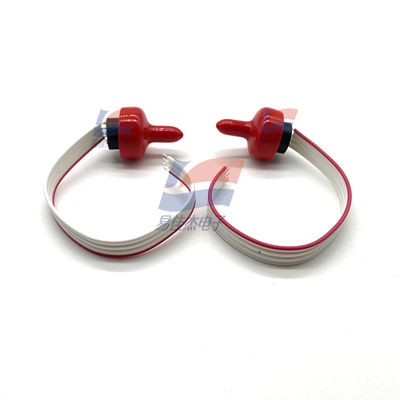

Il sensore di pressione YJJ NPI-19A-CZ021GH è utilizzato in strumenti biomedici con una pressione di 2.5 psi

Descrizione del prodotto:

Il sensore di pressione YJJ NPI-19A-CZ021GH viene utilizzato in strumenti biomedici con una pressione di 2,5 Psi

Caratteristiche:

I parametri principali e le applicazioni del sensore di pressione NPI-19A-CZ021GH sono i seguenti:
Descrizione dei parametri
‌Pressione di esercizio‌: 17,2 KPa
‌Tensione di uscita‌: La tensione di uscita varia a seconda della configurazione. Ad esempio, la versione a eccitazione a corrente costante può fornire un'uscita di corrente di 1,5 mA.
Tensione di alimentazione: Alcune configurazioni supportano un'alimentazione a 10 V.
Temperatura di esercizio: Fino a 125℃
Forma di confezionamento: Utilizza una struttura a nucleo riempito d'olio
Tipo di interfaccia: Supporta cablaggio flessibile o porte di tipo N
Applicazione principale
‌Monitoraggio del sedimento‌: Adatto per il monitoraggio dello spostamento in scenari come binari ferroviari e fondamenta di edifici.
Adatto per ambienti difficili: Dotato di isolamento del mezzo e design del nucleo riempito d'olio, può resistere a elevata umidità, vibrazioni e altre condizioni di lavoro difficili.

Specifiche dettagliate del sensore di pressione NPI-19A-CZ021GH
L'NPI-19A-CZ021GH è un sensore di pressione di grado industriale della serie NPI-19 di NovaSensor, un marchio di Amphenol. È progettato principalmente per scenari di misurazione a bassa pressione, adottando la tecnologia di isolamento dielettrico e il processo di rilevamento piezoresistivo, che combina alta precisione e alta affidabilità. Di seguito sono riportati i suoi parametri dettagliati e le informazioni chiave:
1. Parametri tecnici principali
1.1 Parametri relativi alla pressione
Tipo di misurazione: Pressione relativa
Campo di misura standard: 0~2,5 psi (equivalente a 0~17,2 kPa, 1 psi ≈ 7 kPa)
Pressione di sovraccarico massima: 3 volte la pressione nominale (per alimentazione a corrente costante), 2 volte la pressione nominale (per alimentazione a tensione costante)
Precisione statica: ±0,1% FSO (valore tipico), ±0,5% FSO (valore massimo), inclusi errori di linearità, ripetibilità e isteresi
Intervallo di compensazione della temperatura: 0~70℃ (32~158°F), l'errore di temperatura massimo dopo la compensazione è ≤0,75% FSO

Parametri ambientali e fisici
2.1 Adattabilità ambientale
Temperatura di esercizio: -40~125℃ (-40~257°F)
Temperatura di stoccaggio: -40~125℃ (-40~257°F)
Adattabilità all'umidità: Nessuna indicazione chiara, si consiglia di evitare ambienti di condensa (compatibile con l'umidità industriale convenzionale)
Resistenza alle vibrazioni: Supporta l'ambiente di vibrazione industriale convenzionale a una frequenza di 20~2000Hz (valori specifici non specificati, fare riferimento alle caratteristiche della serie)
Resistenza agli urti: Supporta la resistenza agli urti di grado industriale sotto impulsi di 11 ms (fare riferimento alle caratteristiche di resistenza agli urti di 100 g della serie)
2.2 Parametri fisici e strutturali
Materiale principale: Diaframma di isolamento in acciaio inossidabile 316, compatibile con i mezzi adattivi 316SS (forte resistenza alla corrosione)
Specifiche dimensionali: Struttura cilindrica, diametro 18,8~19 mm, lunghezza 7~7,1 mm (dimensioni standard della serie NPI-19)
Peso: Circa 10 grammi (design leggero, facile da integrare)
Porta di pressione: Nessuna porta integrata (deve essere abbinata a un modulo porta adattivo), supporta la saldatura a tenuta/design a tenuta laterale, interfacce filettate opzionali come 1/2"-20 UNF, 1/4"-18 NPT
Specifiche di tenuta: La configurazione di tipo A include O-ring (dimensioni φ16,76×0,99 mm) per garantire le prestazioni di tenuta
Forma di confezionamento: Tubo (confezionamento tubolare), comodo per lo stoccaggio e il trasporto
3. Caratteristiche del prodotto e scenari applicativi
3.1 Vantaggi principali
Design di isolamento dielettrico: Il chip del sensore è confezionato in una cavità riempita d'olio e il mezzo di misurazione è isolato da un diaframma in acciaio inossidabile per evitare danni al chip causati da corrosione o inquinamento
Tecnologia avanzata: Adotta la tecnologia di rilevamento piezoresistivo Senstable® e il substrato ceramico ibrido integra una rete di resistori di compensazione della temperatura, con eccellente stabilità
Modalità di alimentazione duale: Supporta alimentazione a corrente costante (1,5 mA) o a tensione costante (10 V CC), adattandosi a diversi requisiti di progettazione del sistema
Lunga durata: La durata del ciclo di pressione è di circa 10 milioni di volte, con una piccola deriva a lungo termine e una forte durata in scenari industriali
3.2 Applicazioni tipiche
Sistemi di controllo della pressione di liquidi/gas, rilevamento dei processi industriali e controllo automatico
Gestione dell'energia, protezione ambientale e sistemi di trattamento delle acque (come il rilevamento del livello dell'acqua dei ponti)
Sistemi di navigazione marittima, apparecchiature di refrigerazione e generazione di ossigeno, sistemi di motori diesel, attrezzature per macchine agricole
Sistemi HVAC (riscaldamento, ventilazione e condizionamento), strumenti biomedici e altri scenari di misurazione a bassa pressione e alta precisione
4. Note aggiuntive
Questo modello appartiene al modello a bassa pressione della serie NPI-19. Per campi di misura superiori (come 0~300 psi), è possibile fare riferimento al modello NPI-19 VC della stessa serie. Per definizioni dettagliate dei pin, schemi di adattamento delle porte o curve complete degli errori di temperatura, è possibile fare riferimento al manuale tecnico ufficiale della serie NPI-19 di Amphenol o contattare gli agenti autorizzati del marchio per un supporto personalizzato.
