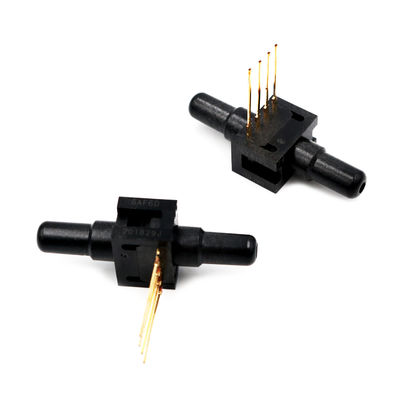

YJJ 26PCAFA6D Sensore di pressione da 1 Psi utilizzato nel campo dell'automazione industriale di apparecchiature mediche

Descrizione del prodotto:

Il sensore di pressione YJJ 26PCAFA6D 1Psi viene utilizzato nel campo dell'automazione industriale delle apparecchiature mediche

Caratteristiche:

Sensori di pressione serie 22/24/26PC

Gage e Differenziale/Non amplificato

- 1 MICRO SWITCH Sensing and Control 11-800-537-6945 USA1F1-815-235-6847 Internazionale 11-800-737-3360 Canada17

SENSORE GAGE

La pressione viene applicata alla porta P2. La porta P1 sfoga alla pressione ambiente

Dimensioni di montaggio (solo per riferimento)

Terminazione 1 x 4 (Stile 1), Porta diritta (Stile A)

Il pin 1 è intagliato e viene mostrato a destra del pacchetto. Il pin 2 è accanto al pin 1, ecc.

Tensione di eccitazione — 10.0 16.0 Vdc

Tempo di risposta — — 1.0 ms

Resistenza di ingresso 5.5 k 7.5 k 11.5 k Ohm

Resistenza di uscita 1.5 k 2.5 k 3.0 k Ohm

Span P2>P1(1) Min. Tip. Max.

0 a 1 14.7 16.7 18.7 mV

0 a 5 47 50 53 mV

0 a 15 96 100 104 mV

Offset nullo Min. Tip. Max.

0 a 1 -2.0 0 +2.0 mV

0 a 5 -2.0 0 +2.0 mV

0 a 15 -2.0 0 +2.0 mV

-ità (BFSL P2>P1) Tip. Max.

0 a 1 — ±0.50 ±1.75 % span

0 a 5 — ±0.50 ±1.5 % span

0 a 15 — ±0.50 ±1.0 % span

Deriva dello zero 25 °C a 0 °C, 25 °C a 50°C(2) Tip. Max.

0 a 1 — — ±1.0 mV

0 a 5 — — ±1.0 mV

0 a 15 — — ±1.0 mV

Deriva dello span 25 °C a 0 °C, 25 °C a 50°C(2) Tip. Max.

0 a 1 — ±1.5 ±4.5 % span

0 a 5 — ±1.0 ±1.7 % span

0 a 15 — ±0.75 ±1.5 % span

Ripetibilità e Isteresi Tip. Max.

0 a 1 — ±0.2 — % span

0 a 5 — ±0.2 — % span

0 a 15 — ±0.2 — % span

Sovrapressione P2>P1; P1>P2 Tip. Max.

0 a 1 — — 20 psi

0 a 5 — — 20 psi

0 a 15 — — 45 psi

Note:

1. Lo span è la differenza algebrica tra l'uscita alle pressioni operative massime nominali e l'uscita a 0 psi.

2. L'errore di temperatura è calcolato rispetto a 25 °C.

SPECIFICHE

Descrizione della caratteristica

Temperatura di stoccaggio -55 °C a 100 °C [-67 °F a 212 °F]

Temperatura di esercizio -40 °C a 85 °C [-40 °F a 185 °F]

Temperatura compensata 0 °C a 50 °C [32 °F a 122 °F]

Perni di allineamento Perni di diametro 0,86 mm [0,034 pollici] si estendono attraverso il PCB

Diametro della porta 1,88 mm [0,074 pollici] utilizza tubi con ID standard di 0,59 mm [0,0625 pollici]

Orientamento della porta Parallelo al PCB (profilo basso sulla scheda)

Funzione di prelievo Caratteristica da 3,18 mm [0,125 pollici] sul coperchio della porta

SMT Solder · Sn 96.5 Ag 3.5 Flusso senza pulizia

· Sn 63 Pb 37 Flusso senza pulizia

Profilo di rifusione SMT Temperatura di picco massima di 260 °C [500 °F] per 10 secondi

Compatibilità dei media Entrambe le porte sono limitate ai media compatibili con poliftalammide,

fluorosilicone e silicio.

Qualifica agli urti testata a 150 g

Vibrazioni MIL-STD-202. Metodo 213

(150 g semionda 11 ms)

Peso 0,5 grammi [0,0176 oz]

Specifiche:
