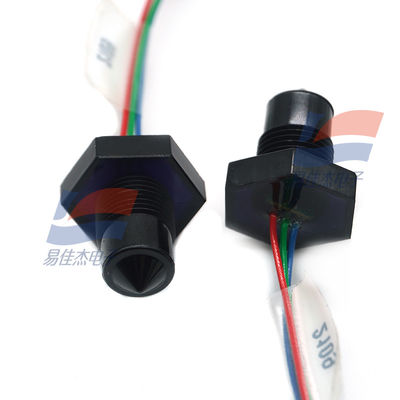

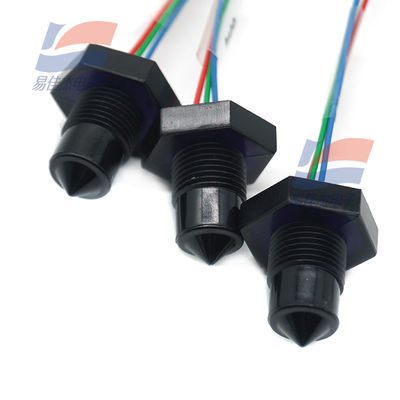

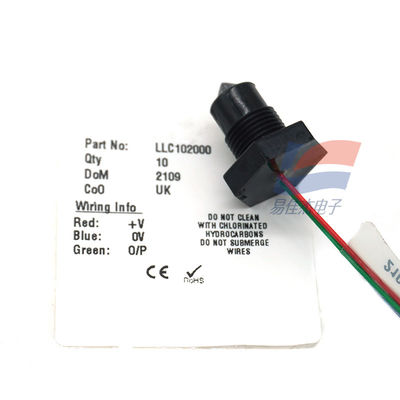

YJJ LLC102000 Sensore di livello con uscita digitale utilizzato per il monitoraggio del livello di liquidi in scenari industriali

Descrizione del prodotto:

Il sensore di livello di uscita digitale YJJ LLC102000 viene utilizzato per il monitoraggio del livello del liquido in scenari industriali

Caratteristiche:

LLC102000 è un sensore di livello del liquido fotoelettrico di tipo standard della SST Sensing Company del Regno Unito, progettato per scenari industriali. Impiega una tecnologia a stato solido senza parti in movimento e può eseguire il rilevamento on-off del livello del liquido a punto singolo. È adatto per scenari di installazione con spazio limitato. Ecco la descrizione dettagliata dei parametri:

Parametri elettrici principali

Indicatori specifici dei parametri

Tensione di alimentazione Massima + 15,4 Vdc

Corrente di alimentazione Massima 2,5 mA (in condizioni di alimentazione a 15,4 Vdc)

Tipo di uscita Uscita a transistor, uscita push-pull compatibile TTL Corrente di uscita: 100 mA

Caratteristiche del livello di uscita: Quando il numero del materiale D3 è seguito da "L", il livello di uscita in aria è basso; altrimenti, è alto.

Tensione di uscita: Quando l'uscita è alta, Vout = Vs - 1V (valore massimo); quando l'uscita è bassa, Vout = 0V + 0,5V (valore massimo); quando non c'è corrente di uscita (Iout = 0mA), il livello alto di uscita Vout = Vs - 0,3V (valore massimo) e il livello basso di uscita Vout = 0V + 0,1V (valore massimo).

Parametri fisici e di installazione

Indicatore specifico del parametro

Materiale del guscio Polisulfone

Metodo di installazione Installazione filettata, con specifica filettatura M12x1 - 8g

Diametro del foro di installazione adattabile Circa 12,5 ± 0,3 mm

Coppia di serraggio Massima 1,5 N・m (ovvero 13,26 pollici di libbra)

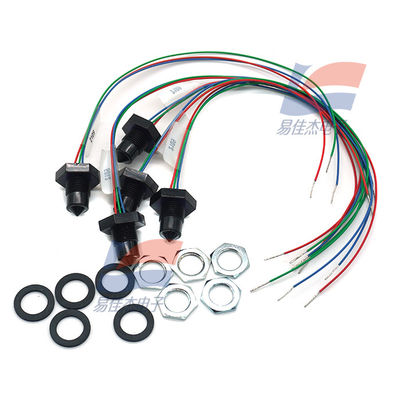

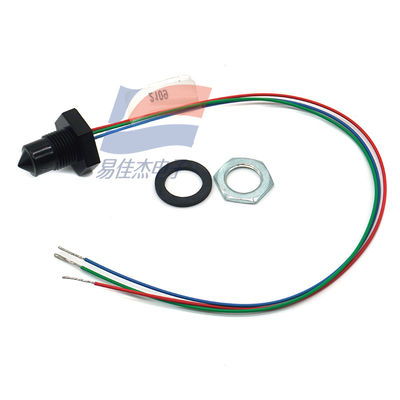

Configurazione della linea di collegamento Filo di piombo da 250 mm, con estremità del filo stagnate

Parametri ambientali e di tolleranza

Indicatore specifico del parametro

Temperatura di esercizio Tipo standard, da -25°C a + 80°C

Temperatura di stoccaggio Tipo standard, da -30°C a + 85°C

Capacità di pressione massima Fino a 7 bar quando la tenuta è intatta

Altre caratteristiche principali

Utilizzando il principio dell'ottica a riflessione interna totale, quando l'estremità di rilevamento è coperta dal liquido, il cambiamento nella rifrazione della luce infrarossa innesca la commutazione del livello di uscita, ottenendo il rilevamento del livello del liquido;

Ha prestazioni di protezione elettrica, conformi agli standard CE, adatte per ambienti elettromagnetici industriali complessi;

Non ci sono parti in movimento, il che può ridurre il rischio di guasti durante l'uso e ha dimensioni compatte, adatte per l'installazione in scenari con spazio limitato.
