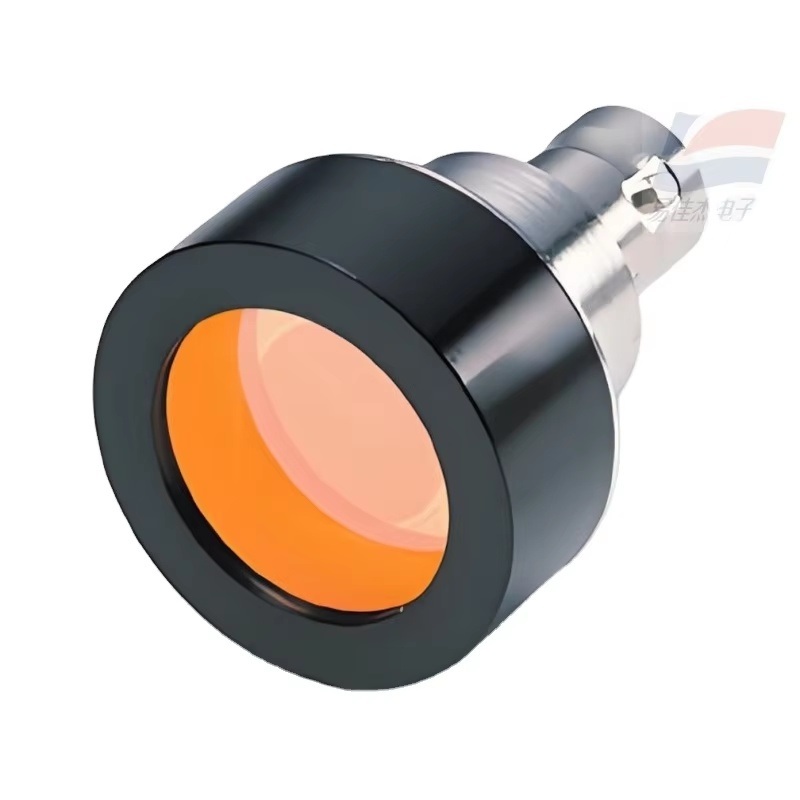

YJJ S9219 S9219-01 Fotodiodo al silicio utilizzato per la rilevazione della luce visibile

Descrizione del prodotto:

Il fotodiodo al silicio YJJ S9219 S9219-01 è utilizzato per la rilevazione della luce visibile

Caratteristiche:

Il fotodiodo S9219 è un fotodiodo al silicio prodotto da Hamamatsu Photonics. Viene utilizzato principalmente per la rilevazione della luce visibile e presenta alta sensibilità e caratteristiche di risposta rapida. Di seguito è riportata la descrizione dettagliata dei suoi parametri principali:

Parametri di base

Superficie di ricezione della luce:

S9219: φ11,3 mm (circolare)

S9219-01: 3,6×3,6 mm (quadrata)

Numero di pixel: 1 (singolo pixel)

Tipo di confezione: Confezione metallica, con filtro CIE (filtraggio della luce visibile)

Metodo di dissipazione del calore: Tipo non raffreddato

Caratteristiche elettriche

‌Tensione inversa (valore massimo)‌: 5 V

Gamma di lunghezze d'onda di sensibilità: 380–780 nm (luce visibile)

Lunghezza d'onda di sensibilità massima (valore tipico): 550 nm (luce verde)

Sensibilità (valore tipico):

S9219: 0,24 A/W

S9219-01: 0,22 A/W

Corrente di buio (valore massimo):

S9219: 500 pA

S9219-01: 50 pA

Tempo di salita (valore tipico):

S9219: 2,5 μs

S9219-01: 0,5 μs

Capacità (valore tipico):

S9219: 1100 pF

S9219-01: 150 pF

Altre caratteristiche

‌Sensibilità spettrale‌: Simile alla curva di risposta dell'occhio umano, il picco è a 550 nm ‌

Condizioni di misurazione:

Temperatura: 25°C

Test della corrente di buio: VR = 10 mV

Test del tempo di salita: VR = 0 V, f = 1 kHz

Scenario applicativo

Adatto per campi di rilevazione della luce visibile come misurazioni ottiche, comunicazioni ottiche e monitoraggio ambientale, che richiedono una risposta rapida e alta sensibilità.

Specifiche:
