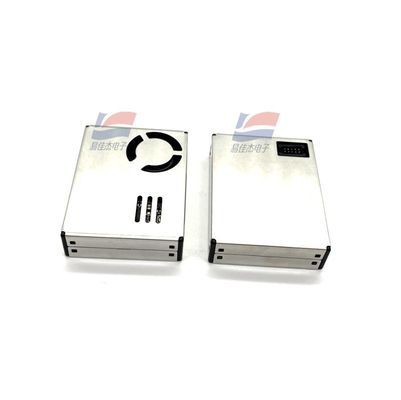

YJJ PMS9103M Sensore di materia particellata di tipo laser di dispersione utilizzato per il monitoraggio della concentrazione di materia particellata nell'aria

Descrizione del prodotto:

YJJ PMS9103M Sensore di materia particellata di tipo laser di dispersione utilizzato per il monitoraggio della concentrazione di materia particellata nell'aria

Caratteristiche:

PMS9103M è un sensore digitale di particolato di uso generale basato sul principio della dispersione laser.Può raccogliere e calcolare continuamente il numero di particolato sospeso di diversi diametri nell'aria per unità di volume, e lo convertono in concentrazione di massa, che viene quindi emessa attraverso un'interfaccia digitale.

Di seguito è riportata una descrizione dettagliata dei suoi principali parametri:

Specifiche tecniche

Intervallo di misurazione della materia particellata: supporta tre canali di dimensioni di particelle: 0,3 - 1,0 μm, 1,0 - 2,5 μm e 2,5 - 10 μm.

Efficienza del conteggio delle particelle: 50% a una dimensione di particelle di 0,3 μm e ≥ 98% a una dimensione di particelle di ≥ 0,5 μm.

Intervallo di misurazione efficace della concentrazione di particolato: 0-500 microgrammi per metro cubo (valore standard PM2,5).

Intervallo massimo di concentrazione di particolato: ≥ 1000 microgrammi per metro cubo (valore standard PM2.5) Valori superiori a 1000 μg/m3 devono essere basati su misurazioni reali.

Risoluzione: 1 microgrammo per metro cubo (μg/m3).

Consistenza: nell'intervallo da 100 a 500 μg/m3 è pari a ±10% (valore standard PM2.5); nell'intervallo da 0 a 100 μg/m3 è pari a ±10 μg/m3.

Volume di campionamento: 0,1 litri (L).

Tempo di risposta: tempo di risposta singolo < 1 secondo, tempo di risposta totale ≤ 10 secondi.

Requisiti di alimentazione: tensione continua: valore tipico: 5,0 V, valore minimo: 4,5 V, valore massimo: 5,5 V; corrente di lavoro: ≤ 100 mA, corrente di attesa: ≤ 2 mA.

Livello di interfaccia dati: livello TTL, logica 3.3V (livello basso < 0,8V, livello alto > 2,7V).

Ambiente di lavoro: temperatura compresa tra -10 e +60°C, umidità compresa tra 0 e 95% (senza condensa).

Ambiente di conservazione: temperatura compresa tra -40 e +85 gradi Celsius.

Affidabilità: il tempo medio tra i guasti (MTBF) è ≥ 5 anni.

Dimensioni: massimo 48 × 40 × 12 mm.

Definizione dell'interfaccia

Il PMS9103M utilizza un'interfaccia a 8 pin. Le definizioni dei pin sono le seguenti:

PIN1 (VCC): alimentazione positiva (+5V)

PIN2 (GND): alimentazione negativa

PIN3 (SET): pin di regolazione, livello TTL @ 3.3V, livello elevato o circuito aperto è stato di funzionamento normale, livello basso è stato di riposo

PIN4 (RXD): pin di ricezione della porta seriale, livello TTL @ 3.3V

PIN5 (TXD): pin di trasmissione della porta seriale, livello TTL @ 3.3V

PIN6 (RESET): segnale di ripristino del modulo, livello TTL @ 3.3V, ripristino di basso livello

PIN7, PIN8: NC (senza connessione)

Il sensore richiede un'alimentazione a 5 V, ma i pin di comunicazione e controllo hanno bisogno di un livello di 3,3 V. Se è collegato un MCU alimentato a 5 V, è necessario aggiungere un circuito di conversione di livello.

I perni SET e RESET sono dotati di resistenze interne di pull-up e possono essere lasciati galleggianti quando non sono in uso.

Quando si utilizza la funzione di riposo, il ventilatore ha bisogno di almeno 30 secondi di tempo stabile per riavviare.Si raccomanda che il tempo di lavoro dopo il risveglio dal sonno sia non inferiore a 30 secondi per garantire l'accuratezza dei dati..
