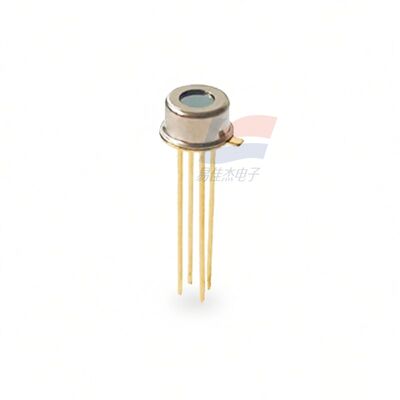

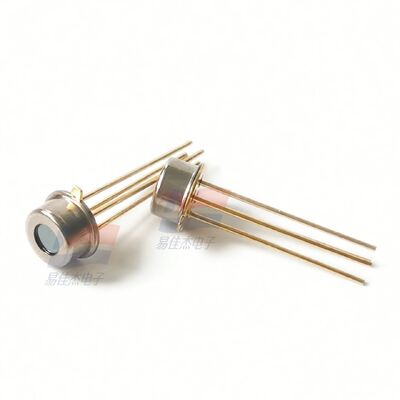

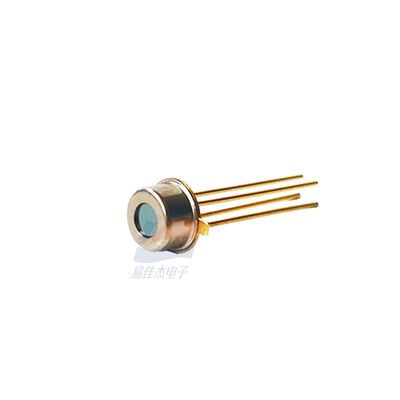

MRT313 MRT511 Sensore termopila per termometro a infrarossi frontale Sonda di temperatura Componente termometro senza contatto

          MRT313 MRT511 Sensore a termopila per termometro a infrarossi frontale Sonda di temperatura Termometro senza contatto Componente

1. Principio di funzionamento principale:

L'MRT313 funziona in base all'effetto termopila e al principio di rilevamento della radiazione infrarossa:

• Integra un chip sensore a termopila e un filtro IR ad alta trasmittanza (ottimizzato per una lunghezza d'onda di 8–14 μm, corrispondente alla lunghezza d'onda di picco della radiazione infrarossa del corpo umano).
• Quando il sensore è puntato sulla fronte umana, il chip a termopila assorbe la radiazione infrarossa emessa dalla superficie della pelle. L'energia assorbita genera una differenza di temperatura tra le giunzioni calde e fredde della termopila, che induce una tensione di Seebeck proporzionale.
• Il segnale di tensione in uscita viene elaborato da un circuito di condizionamento del segnale (ad esempio, amplificazione, calibrazione) per convertirlo in una precisa lettura della temperatura corporea.

2. Caratteristiche principali:

1. Ottimizzazione della temperatura corporea umana: Il filtro IR da 8–14 μm è progettato su misura per la radiazione infrarossa del corpo umano, garantendo un'elevata selettività ed eliminando le interferenze della luce ambientale e di altre fonti di calore.
2. Elevata precisione di misurazione: In condizioni di misurazione standard (distanza: 3–5 cm, temperatura ambiente: 25°C), l'errore di misurazione della temperatura è ≤ ±0,2°C, soddisfacendo i requisiti di accuratezza dei termometri di grado medico e di consumo.
3. Tempo di risposta rapido: Tempo di risposta T₉₀ ≤ 300 ms, che consente una rapida lettura della temperatura senza lunghe attese.
4. Basso consumo energetico: Design a bassissimo consumo con corrente operativa tipica ≤ 10 μA, adatto per dispositivi portatili alimentati a batteria (ad esempio, termometri frontali portatili).
5. Compatto e facile integrazione: Piccolo pacchetto SMD, struttura leggera e design pin-compatibile per la saldatura diretta su schede PCB, ideale per apparecchiature di misurazione della temperatura miniaturizzate.
6. Compensazione della temperatura integrata: Dotato di un termistore NTC integrato per il monitoraggio e la compensazione della temperatura ambiente in tempo reale, garantendo la precisione della misurazione a diverse temperature ambientali (10°C–40°C).
7. Prestazioni stabili a lungo termine: Basso tasso di deriva ≤ 0,1°C/anno, nessuna necessità di ricalibrazione frequente durante la vita utile.

3. Applicazioni tipiche:

• Termometri frontali senza contatto di grado medico
• Termometri a infrarossi per il corpo di grado consumer
• Dispositivi intelligenti di monitoraggio della temperatura indossabili (ad esempio, smart band con rilevamento della temperatura)
• Apparecchiature di screening della temperatura per la salute pubblica (versioni semplificate)
