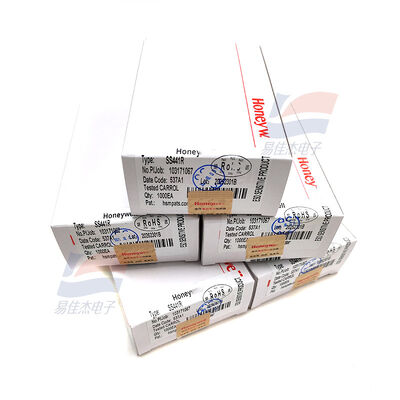

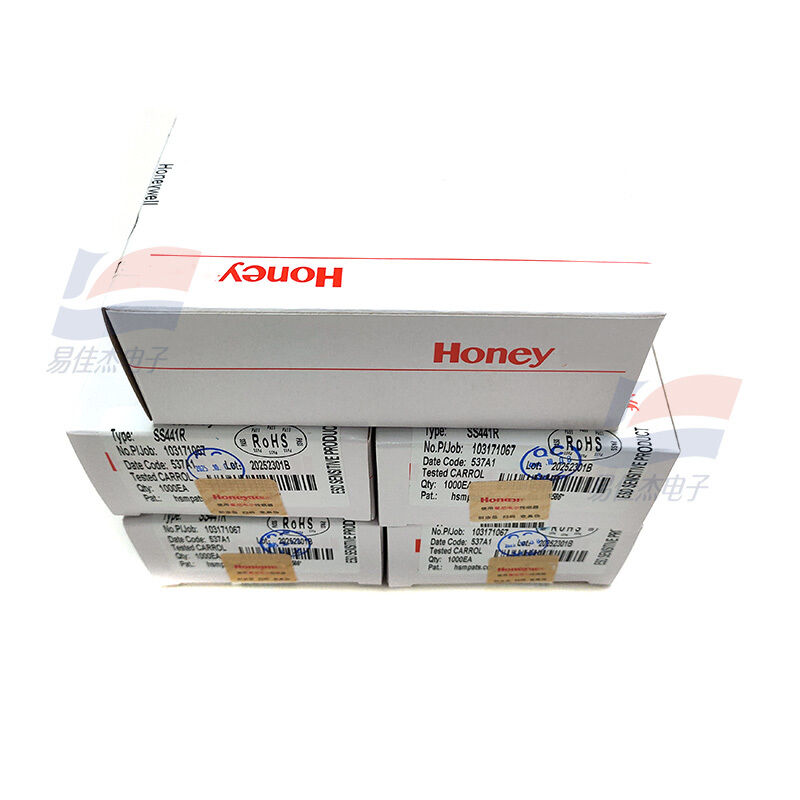

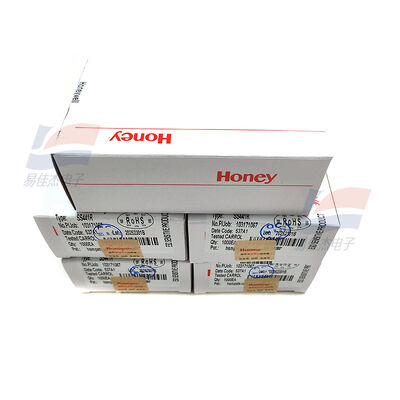

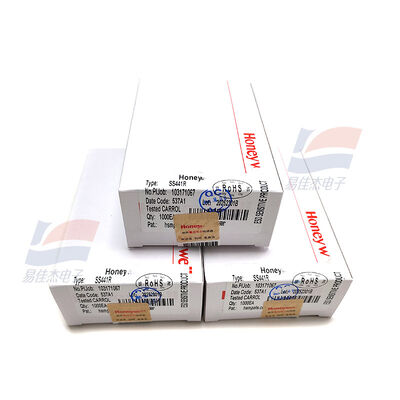

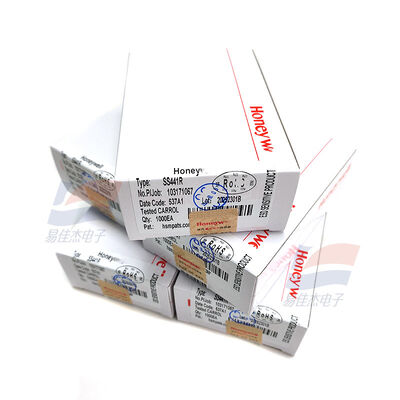

Interruttore Hall digitale a terminazione singola YJJ SS441R Rilevamento magnetico senza contatto Chip generico

Descrizione del prodotto:

Interruttore digitale Hall a terminazione singola YJJ SS441R, rilevamento magnetico senza contatto, chip generico

Caratteristiche:

Modello: SS441R

Tipo: Interruttore Hall digitale unipolare (alta sensibilità), parte della serie SS440R, risponde solo al polo sud (polo S) del campo magnetico, package TO-92 per montaggio superficiale, ampio intervallo di temperatura industriale, protezione integrata, chip universale per rilevamento magnetico senza contatto.

I. Panoramica di base

Classificazione del prodotto: Interruttore ad effetto Hall digitale unipolare (Interruttore Hall unipolare)

Polo magnetico di risposta: Solo il polo sud (polo S) attiva, nessuna azione sul polo nord (polo N)

Sensibilità: Massima sensibilità nella stessa serie (la più alta tra i tre modelli della serie SS440R)

Package: TO-92 piatto, montaggio superficiale a 3 pin, saldatura, cablaggio semplice

Uscita: Uscita NPN a collettore aperto (sink di corrente), può pilotare direttamente pin IO di MCU, transistor, relè

Protezione integrata: Protezione contro l'inversione di alimentazione, nessun danno al chip dovuto a cablaggio invertito

II. Parametri magnetici principali (riferimento 25°C)

1Gs = 0.1mT

Punto operativo tipico (soglia di conduzione del campo magnetico Bop): 75 G (7.5 mT)

Campo magnetico massimo di conduzione: 135 G (13.5 mT)

Campo magnetico minimo di rilascio (soglia di disattivazione Brp): 10 G (1.0 mT)

Differenza di isteresi magnetica (Bop-Brp): Tipica 40 G, anti-fluttuazione, anti-falsi scatti

Caratteristiche di rilevamento: Conduzione con avvicinamento del polo S, disconnessione con allontanamento del campo magnetico, nessun blocco (latch-up)

III. Parametri elettrici completi

1. Parametri di alimentazione

Intervallo di tensione di lavoro: 3.0 V ~ 24 V DC (compatibile con sistemi a 3.3V/5V/12V/24V)

Corrente di alimentazione tipica: 4 mA (alimentazione a 5V), massimo 8 mA

Corrente di sink di uscita massima: 20 mA (limite superiore uscita a collettore aperto)

Corrente di dispersione: ≤10μA

2. Caratteristiche di risposta di commutazione

Tempo di salita/discesa dell'uscita: ≤1.5 μs, commutazione ad alta velocità

Intervallo di temperatura operativa: -40°C ~ +150°C (grado industriale ad altissima temperatura)

Temperatura di stoccaggio: -55°C ~ 165°C

Definizione dei pin (TO-92 rivolto in avanti, pin verso il basso da sinistra a destra)

Pin 1: VCC (polo positivo alimentazione)

Pin 2: GND (massa alimentazione)

Pin 3: OUT (uscita NPN a collettore aperto)

Specifiche:
