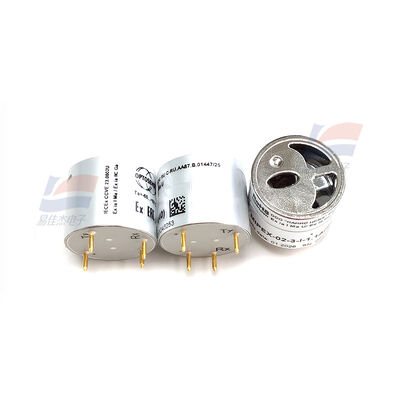

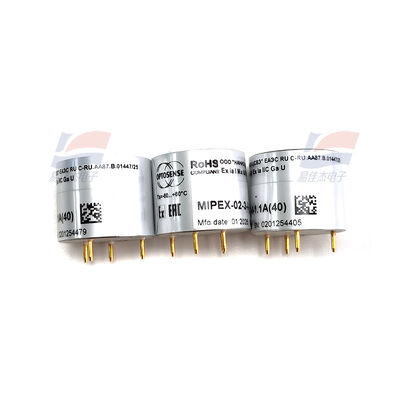

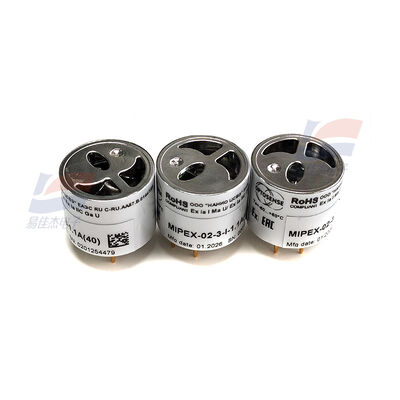

Sensore ottico per gas a infrarossi non dispersivi YJJ Mipex-02-3-I-1-1A (40) per miniere di carbone

Descrizione del prodotto:

YJJ Mipex-02-3-I-1-1A (40) Sensore ottico di gas NDIR a infrarossi non dispersivi per miniere di carbone

Caratteristiche:

Principio di rilevamento: sensore ottico di gas a infrarossi non dispersivi NDIR (specifico per metano CH₄)

Decodifica suffisso modello

02: Serie base MIPEX-02 (infrarossi miniaturizzati a basso consumo)

3: Cassa in acciaio inossidabile (struttura antideflagrante)

I: Antideflagrante per miniere di Classe I (antideflagrante per miniere sotterranee di Classe I)

1: Specifica del campo di misurazione

1A: Versione hardware, definizione pin, configurazione firmware

(40): Campo 0 - 40% VOL di metano (CH₄), versione dedicata ad alto campo per miniere di carbone

I. Panoramica di base

Rilevamento gas: Metano CH₄ (gas naturale, gas di miniera), altamente resistente all'interferenza incrociata degli idrocarburi

Grado di protezione antideflagrante: Ex ia I Ma (antideflagrante intrinsecamente sicuro per miniere sotterranee, applicabile Zona 0), il più alto grado di protezione antideflagrante esclusivo per miniere

Struttura: cilindro micro Φ20mm, pin a spina dritta a 4 pin, camera del gas in acciaio inossidabile completamente sigillata, sorgente luminosa infrarossa integrata + rilevatore + MCU, dotato di compensazione della temperatura

Posizionamento del nucleo: un sensore a infrarossi per metano ad alto campo e basso consumo per gas di miniera e gas naturale, che sostituisce il tipo a combustione catalitica, resistente all'avvelenamento, con durata estremamente lunga e nessun problema di guasto per carenza di ossigeno

II. Interpretazione completa del codice modello in testo normale

MIPEX-02 - 3 - I - 1 - 1A (40)

Serie base Cassa Grado antideflagrante Campo Impostazione Versione Hardware Campo Finale

02: Metano infrarosso NDIR 3 = Acciaio inossidabile I = Classe I miniera di carbone 1 = Campo ampio 1A = Firmware (40) = 0 - 40% VOL CH₄

III. Parametri di misurazione principali (specifiche di fabbrica originali)

1. Campo e precisione

Gas misurato: Metano CH₄ (Gas)

Campo di misurazione: 0 - 40% VOL (40) (Campo esclusivo)

Precisione di misurazione: ±0,2% VOL (0 - 5%); ± 1,5% dell'intero campo (intero campo)

Risoluzione: 0,01% VOL

Linearità: <1% FS, calibrazione di linearità di fabbrica integrata

Interferenza incrociata: Bassa interferenza con alcani come etano, propano, ecc., elevata selettività esclusiva per il metano

2. Risposta e preriscaldamento

Tempo di preriscaldamento: ≤120s (stabilità all'accensione)

Tempo di risposta T90: ≤5s (senza filtro antipolvere); ≤15s (con filtro antipolvere); ≤8s

Tempo di recupero: ≤8s

Deriva a lungo termine: <0,5% FS / Anno

IV. Parametri elettrici completi

1. Consumo energetico (consumo energetico ultra-basso, alimentazione a batteria preferita)

Tensione operativa: 3,0 - 4,5 V CC (tipica 3,3 V)

Corrente operativa media: <0,5mA

Consumo energetico totale: <1,5 mW (sensore a infrarossi a minor consumo energetico del settore)

Consumo energetico in standby: livello μA

2. Uscita del segnale

Interfaccia di comunicazione: UART completamente digitale (porta seriale TTL)

Baud rate: 9600 bps di default

Formato dati: 8N1 (8 bit di dati, 1 bit di stop, nessuna parità)

Integrato: compensazione della temperatura, compensazione della pressione atmosferica, archiviazione calibrazione dati, uscita diretta del valore di concentrazione, nessuna conversione algoritmica esterna richiesta

3. Parametri dell'ambiente di lavoro

Temperatura operativa: -40℃ ～ +60℃ (edizione mineraria per ampio intervallo di temperatura Classe I)

Umidità ambientale: 0 - 98% RH (senza condensa)

Pressione atmosferica: 80 - 120 kPa

Grado di protezione: IP54, impermeabile a polvere e schizzi, camera del gas impermeabile ai vapori integrata

Temperatura di stoccaggio: -55℃ ～ +60℃

V. Dimensioni fisiche e struttura

Dimensioni forma: Φ20,3 mm × 16,6 mm (esclusi i pin)

Cassa: acciaio inossidabile 304 (specifica modello 3), robusta, resistente agli urti, cassa antideflagrante per uso minerario

Peso: 16,6 g (edizione in acciaio inossidabile)

Pin: pin metallici standard a spina dritta a 4 pin, saldatura diretta su PCB

Vita di progettazione: ≥10 anni (ottica a infrarossi senza materiali di consumo, nessun avvelenamento o degrado del catalizzatore)

VI. Certificazione di sicurezza antideflagrante (qualifiche principali per uso minerario)

Standard antideflagrante: Ex ia I Ma (IEC 60079 Classe I miniera, intrinsecamente sicuro, grado di protezione antideflagrante più elevato, disponibile Zona 0 miniera)

Applicabile: miniere di carbone sotterranee, ambienti pericolosi per il metano, nessun rischio di scintille elettriche o detonazione

Svantaggi dei sensori a combustione catalitica: non teme l'avvelenamento da silicio, non teme l'impatto di gas ad alta concentrazione, nessun guasto per carenza di ossigeno

VII. Vantaggi principali del prodotto

Campo ampio esclusivo (40): 0 - 40% VOL, copre tutti gli intervalli pericolosi del gas di miniera (limite inferiore di esplosione 5% VOL)

Protezione antideflagrante di punta per uso minerario: Ex ia I Ma, unica soluzione di sensore a infrarossi per metano conforme per miniere sotterranee

Consumo energetico estremamente basso <1,5 mW, compatibile con apparecchiature portatili a batteria, monitoraggio wireless

Vantaggio del principio ottico: durata di 10 anni, nessun avvelenamento del catalizzatore, elevata stabilità, deriva di temperatura molto piccola

Compensazione completa integrata: compensazione integrata di temperatura e pressione atmosferica, calibrazione di fabbrica, lettura diretta della concentrazione tramite singolo chip

Robusta cassa in acciaio inossidabile, antipolvere, umidità, ambiente sotterraneo ostile

Uscita UART digitale, circuito estremamente semplice, nessun circuito di condizionamento del segnale periferico

VIII. Applicazioni principali e scenari applicativi

1. Applicazione principale monitoraggio della concentrazione di metano nelle miniere di carbone sotterranee, rilevamento di perdite su larga scala di gas naturale, allarme precoce di sicurezza mineraria

2. Segmentazione delle applicazioni

Industria del carbone e mineraria (dominante)

Strumento di ispezione gas sotterraneo, rilevatore di gas portatile

Sensore di gas fisso, sottostazione di monitoraggio della sicurezza mineraria, monitoraggio online del gas nei tunnel

Allarme di superamento limite per gas nel fronte di estrazione del carbone, fronte di scavo, tunnel, area sigillata

Industria petrolifera e del gas

Monitoraggio perdite su larga scala di gasdotti di gas naturale a lunga distanza, stazioni

Rilevamento di metano ad alta concentrazione in campi petroliferi, aree di raffinerie e impianti chimici

Apparecchiature di sicurezza industriale

Rilevatore fisso di gas combustibili, analizzatore di gas industriale

Monitoraggio del metano disciolto nell'olio dei trasformatori (guasti olio-gas)

Dispositivi portatili / wireless

Rilevatore portatile a batteria a basso consumo, nodo di monitoraggio gas wireless IoT
