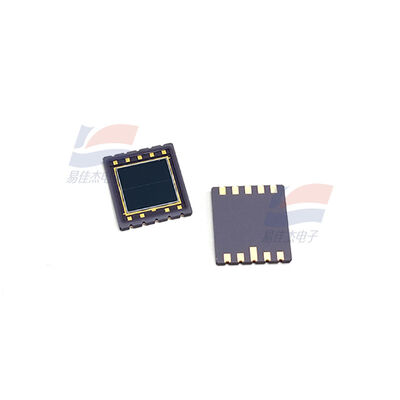

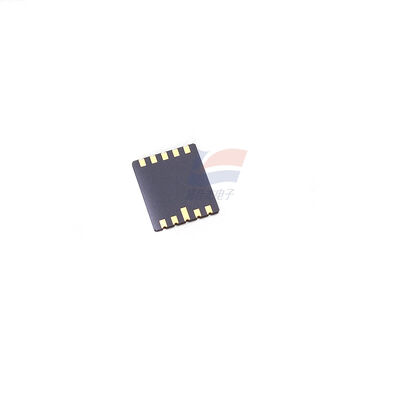

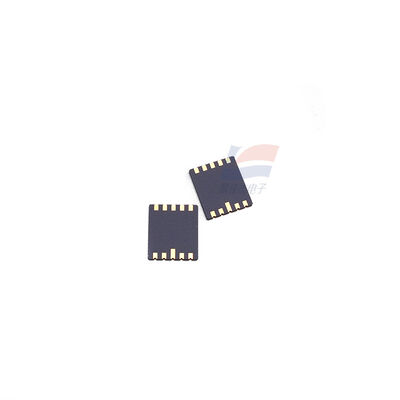

YJJ S5981 Fotodiodo silicon PIN 10 × 10 mm per il rilevamento nell'infrarosso vicino

Descrizione del prodotto:

YJJ S5981 Fotodiodo al silicio PIN, 10×10 mm, per il rilevamento nell'infrarosso vicino

Caratteristiche:

S5981 Il fotodiodo al silicio PIN, appositamente progettato per applicazioni di montaggio superficiale (SMD), è utilizzato principalmente per scenari ottici precisi come la taratura dell'asse ottico, il rilevamento della posizione,e allineamento laser.
S5981 Fotodiodo
1. Parametri chiave (Ta = 25°C)
Modello: S5981
Tipo: fotodiodo PIN al silicio a 4 quadranti
Area fotosensibile: 10 × 10 mm (uguale in tutti i quadranti, 5 × 5 mm per quadrante)
Risposta spettrale: 320 - 1100 nm (ultravioletto a infrarosso vicino)
Hamamatsu Photonics Co., Ltd.
Lungozza d'onda massima: 960 nm
Coefficiente di risposta: 0,72 A/W @ 960 nm
Corrente scura: ≤ 4 nA (@ VR = 10V)
Capacità alla giunzione: 35 pF (@ VR = 10V, f = 1 MHz)
Frequenza limite: 20 MHz
Potenza equivalente rumore: 1,9 × 10-14 W/Hz1/2
Imballaggio: SMD in ceramica, spessore 1,26 mm
Temperatura di funzionamento: -40°C ~ +85°C
Temperatura di conservazione: -40°C ~ +100°C
Caratteristiche: divisione a 4 quadranti, grande area foto-sensibile, SMD ultra-sottile, saldatura a reflusso senza piombo
2Struttura e pin

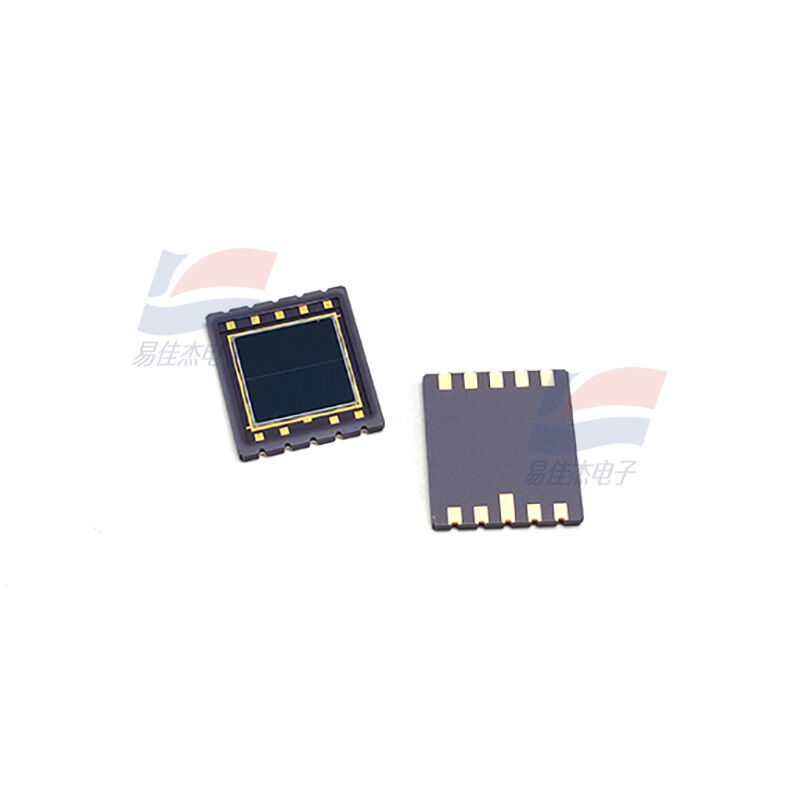

Struttura a 4 quadranti: la superficie illuminata è suddivisa in 4 quadranti indipendenti (A/B/C/D), ciascuno in grado di produrre fotocorrente
Pini: 5 in totale (4 percorsi di segnale + 1 terminale comune), supporta la saldatura SMD a reflow
Vantaggi: rilevamento simultaneo dell'intensità luminosa e della posizione del punto luminoso, senza necessità di scansione meccanica
3Applicazioni tipiche
Calibrazione/allineamento dell'asse ottico laser
Monitoraggio del posizionamento e dell'offset per le apparecchiature di marcatura laser, saldatura e taglio
Piattaforma ottica, telescopio, radar laser Asse ottica Correzione a circuito chiuso
Determinazione sensibile alla posizione (alternativa PSD)
Misurazione della deviazione centrale del punto luminoso, rilevamento della deviazione angolare
Visione robotica, allineamento del pezzo, sensori di spostamento precisi
Monitoraggio della potenza/energia del laser
Detezione in tempo reale della potenza laser 905nm/980nm/1064nm
Monitoraggio dell'intensità luminosa per la comunicazione in fibra ottica, apparecchiature mediche laser
Strumenti di misurazione ottici
Detezione ad ampio spettro per spettrophotometri, colorimetri e radiometri
Monitoraggio della luce ambientale, controllo dell'esposizione per telecamere industriali
Automatizzazione automobilistica / industriale
Ricevimento del radar laser (LiDAR) del veicolo, sensore di evitazione degli ostacoli
Navigazione e posizionamento dei veicoli guidati automatizzati (AGV)
