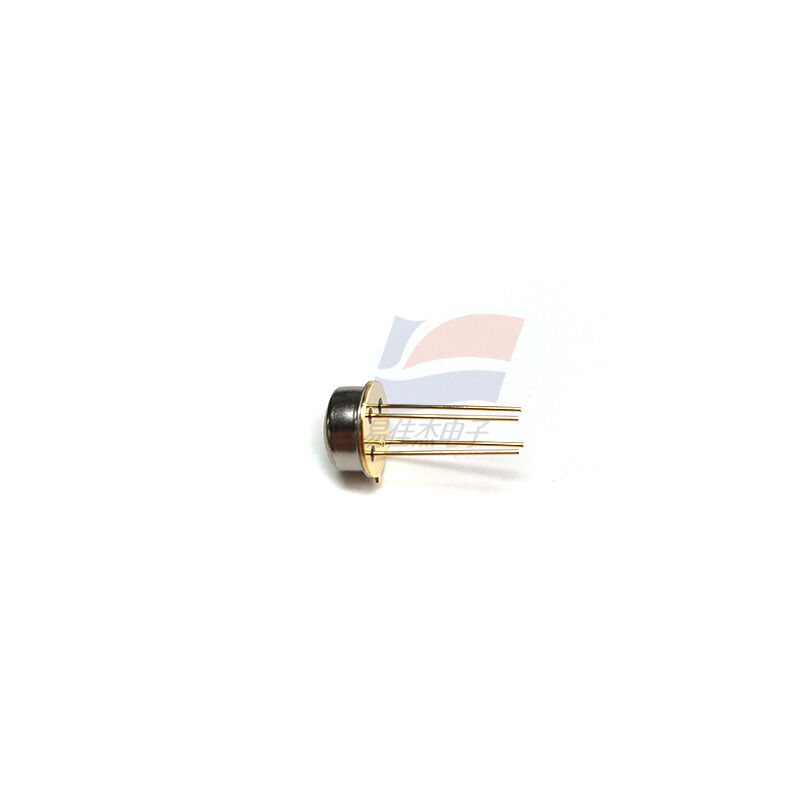

YJJ MRT313 MRT511 MEMS Sensore di misurazione della temperatura a infrarossi a termopile

Descrizione del prodotto:

YJJ MRT313 MRT511 MEMS Sensore di misurazione della temperatura a infrarossi a termopile

Caratteristiche:

I. Parametri di base (valori tipici a 25°C)

Dimensione del chip: 1,1 × 1,1 mm

L'angolo di campo visivo: 95° (> 50% di energia)

Resistenza della termopila: 90 ± 30 kΩ

Tasso di risposta: 160 ± 40 V/W (corpo nero 500K)

tensione acustica: 38 nV/√Hz

Tasso di rilevamento: 1,5 × 108 cm·√Hz/W

Costante di tempo: ≤ 13 ms (risposta rapida)

Resistenza NTC: 100 kΩ ± 1% (25°C)

Valore NTC β: 3950 ± 1% (25/50°C)

Intervallo di temperatura di funzionamento: -30°C ~ +125°C

Intervallo di misurazione della temperatura: -20°C ~ +500°C (obiettivo)

II. Principio di funzionamento

Sulla base dell'effetto Seebeck, centinaia di termocoppie sono collegate in serie per ricevere la radiazione infrarossa dal bersaglio (8 ¢ 14 μm),e la differenza di temperatura viene convertita in una tensione di uscita; un NTC interno è utilizzato per la compensazione della temperatura ambientale per ottenere una misurazione della temperatura statica/dinamica senza contatto (diversa da quella piroelettrica che misura solo le variazioni dinamiche).

III. Principali applicazioni

Misurazione della temperatura medica: termometri della fronte, termometri dell'orecchio (alta precisione per il corpo umano 32°C 42°C)

Controllo degli elettrodomestici: cappucci di gamma (avvio ad alta temperatura sul fornello), condizionatori d'aria, forni a microonde, monitoraggio della temperatura del fornello

Misurazione della temperatura industriale: misurazione della temperatura senza contatto nelle linee di produzione, protezione contro il surriscaldamento delle apparecchiature

rilevamento della presenza umana: illuminazione intelligente, sicurezza, porte automatiche (può essere rilevato anche il corpo umano statico)

Specificità:
