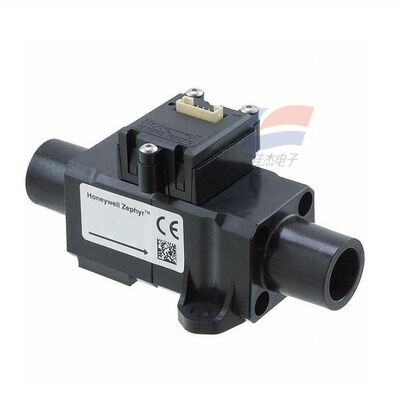

YJJ HAFUHH0050L4AXT Sensore di flusso di massa termica MEMS per uso medico 0-50SLPM

Descrizione del prodotto:

YJJ HAFUHH0050L4AXT Sensore di flusso di massa termica MEMS per uso medico 0-50SLPM

Caratteristiche:

I. Parametri del nucleo (25°C, 1 atm)

Modello: HAFUHH0050L4AXT

Medio di misura: aria secca e pulita / gas non corrosivo

Intervallo: 050 SLPM (risoluzione fino a ±0,05 SLPM)

Accuratezza: ±0,5% FS (scala completa), ±0,5% lettura

Ripetibilità: ±0,1% FS

Tempo di risposta: ≤ 1 ms (misurazione dinamica rapida)

Interfaccia di uscita: I2C (digitale), livello 3.3V

tensione di alimentazione: 3 ̊10 VDC (tipicamente 3,3/5 V)

Consumo di energia: statico di circa 25 mW, massimo ≤ 60 mW

Temperatura di funzionamento: -20°C a +70°C; compensazione media 0°C a +50°C

Resistenza alla pressione: massimo 60 psi (circa 4 bar)

Dimensioni dell'interfaccia: connettore maschio conico di 22 mm (connessione rapida pneumatica)

Confezione: connettore SIP a 6 pin, alloggiamento termoplastico ignifugo

Durata di vita: > 5 anni (funzionamento normale), conforme alla RoHS

II. Principio di funzionamento

Utilizzando la tecnologia MEMS termico microbridge:

Il chip comprende una resistenza di riscaldamento isolata + resistenze di rilevamento della temperatura a monte e a valle;

Il flusso d'aria elimina il calore e la differenza di temperatura tra a monte e a valle è proporzionale al flusso di massa;

Il chip ASIC completa la compensazione della temperatura, la linearizzazione, la digitalizzazione e emette il segnale I2C;

Misura direttamente il flusso di massa, non influenzato dalle fluttuazioni di temperatura/pressione.

III. Principali applicazioni

Attrezzature mediche: controllo preciso del flusso di ossigeno/aria per ventilatori, apparecchi di anestesia, strumenti per la funzione polmonare;

Automazione industriale: proporzionamento del gas, gas di schermatura per saldatura, apparecchiature per il rilevamento delle perdite, monitoraggio del flusso di massa del gas;

Monitoraggio ambientale: calibrazione del flusso della pompa di campionamento dell'aria, stabilità del flusso dell'analizzatore di gas;

Apparecchi / aria fresca: sistemi di aria fresca di fascia alta, depuratori d'aria con controllo del volume del vento a circuito chiuso;

Strumenti di ricerca: condotte di gas di laboratorio, misurazione del flusso con apparecchiature pneumatiche di precisione.
