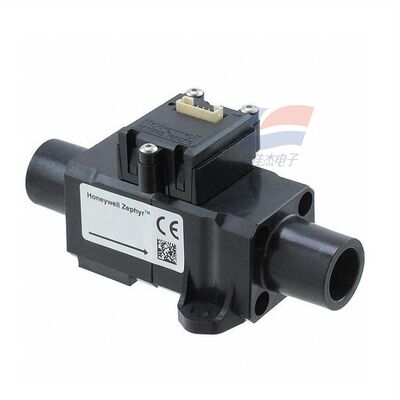

YJJ HAFUHT0050L4AXT MEMS Sensore di flusso di massa termica 0-50SLPM per applicazioni mediche / industriali

Descrizione del prodotto:

YJJ HAFUHT0050L4AXT MEMS Sensore di flusso di massa termica 0-50SLPM per applicazioni mediche / industriali

Caratteristiche:

I. Parametri del nucleo (25°C, 1 atm)

Modello: HAFUHT0050L4AXT

Medio di misura: aria secca e pulita / gas non corrosivo

Intervallo: 050 SLPM (litri standard al minuto)

Accuratezza: ±0,5% FS (Full Scale)

Risoluzione: minimo 0,002 SLPM

Tempo di risposta: ≤ 1 ms (misurazione dinamica rapida)

Interfaccia di uscita: I2C (digitale), indirizzo Slave 0x49, livello 3.3V

Tensione di alimentazione: 3 ̊10 VDC (tipico 3.3/5V)

Consumo di energia: statico circa 25 mW, massimo ≤ 60 mW

Temperatura di funzionamento: -20°C a +70°C; compensazione media 0°C a +50°C

Resistenza alla pressione: massimo 60 psi (circa 4 bar)

Dimensioni dell'interfaccia: filo interno G3/8 (ISO 1179), compatibile con il connettore ISO 5356

Confezione: connettore SIP a 6 pin, alloggiamento termoplastico ignifugo

Durata di vita: > 5 anni (operazione normale), conforme alla direttiva RoHS

II. Interpretazione del modello (HAFUHT0050L4AXT)

HAF: serie Zephyr

U: di uso generale

HT: Alta precisione + interfaccia a filo (diversa dall'inserimento rapido di HH)

0050: a scala completa 50 SLPM

L4: uscita I2C, porta di filo G3/8

AXT: configurazione standard, senza opzioni speciali

III. Principio di funzionamento

Utilizzando la tecnologia MEMS termico microbridge:

Il chip è dotato di una resistenza termica isolata + sensori di temperatura a monte e a valle;

Il flusso d'aria elimina il calore e la differenza di temperatura tra a monte e a valle è proporzionale al flusso di massa;

I chip ASIC completano la compensazione della temperatura, la linearizzazione, la digitalizzazione e emettono segnali I2C;

Misurazione diretta del flusso di massa, non influenzata dalle fluttuazioni di temperatura/pressione.

IV. Principali applicazioni

Attrezzature mediche: respiratori, apparecchi per l'anestesia, misuratori della funzione polmonare per un controllo preciso del flusso di ossigeno/aria;

Automazione industriale: miscelazione di gas, gas di protezione da saldatura, apparecchiature di rilevamento delle perdite, monitoraggio del flusso di massa del gas;

Monitoraggio ambientale: calibrazione del flusso della pompa di campionamento dell'aria, stabilità del flusso dell'analizzatore di gas;

Apparecchi / aria fresca: sistemi di aria fresca di fascia alta, depuratori d'aria per il controllo a circuito chiuso del volume d'aria;

Strumenti di ricerca: condotte di gas di laboratorio, misurazione del flusso con apparecchiature pneumatiche di precisione.
