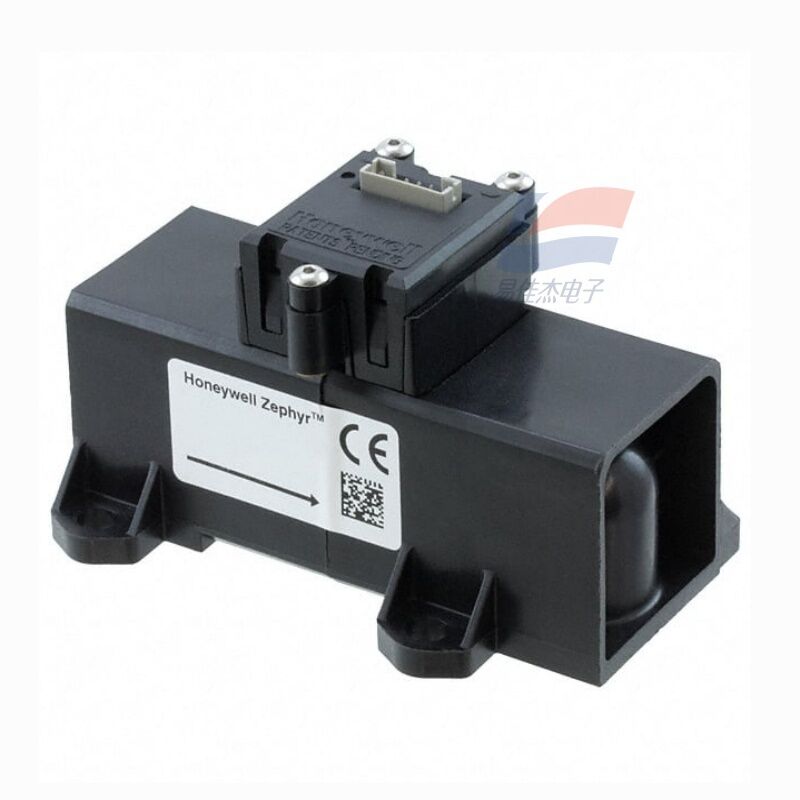

YJJ HAFUHM0020L4AXT Sensore di flusso di massa termica 0-20SLPM per applicazioni mediche

Descrizione del prodotto:

YJJ HAFUHM0020L4AXT Sensore di flusso di massa termica 0-20SLPM per applicazioni mediche

Caratteristiche:

I. Parametri del nucleo (25°C, 1 atm, aria)

Modello: HAFUHM0020L4AXT

Medio di misura: aria secca, pulita e priva di olio/gas non corrosivo

Intervallo: 020 SLPM (litri standard al minuto)

Accuratezza: ±0,5% FS (scala completa), ±0,5% lettura

Ripetibilità: ±0,1% FS

Risoluzione: fino a 0,002 SLPM

Tempo di risposta: ≤ 1 ms (dinamica rapida)

Interfaccia di uscita: I2C (digitale), indirizzo slave 0x49, livello 3.3V

Tensione di alimentazione: 3 ̊10 VDC (tipico 3.3V/5V)

Consumo di energia: statico di circa 25 mW, massimo ≤ 60 mW

Temperatura di funzionamento: -20°C a +70°C; compensazione media 0°C a +50°C

Resistenza alla pressione: massimo 60 psi (≈4 bar)

Interfaccia: connettore maschio conico di 22 mm (ISO 5356), tipo inserimento rapido

Confezione: connettore SIP a 6 pin, alloggiamento termoplastico ignifugo

Certificazione: conformità RoHS, isolamento di livello medico e antiinterferenza

II. Interpretazione del modello (HAFUHM0020L4AXT)

HAF: serie Zephyr

U: tipo universale

HM: Alta precisione + canale a piccola portata (diverso da HH/HT)

0020: scala completa 20 SLPM

L4: uscita I2C, interfaccia di inserimento rapido da 22 mm

AXT: configurazione standard, senza opzioni speciali

III. Principio di funzionamento

Utilizzando un microbridge termico MEMS:

Il chip integra una resistenza di riscaldamento isolante + resistenze di rilevamento della temperatura a monte e a valle;

Il flusso d'aria rimuove il calore, la differenza di temperatura a monte e a valle del flusso di massa;

I componenti del sistema ASIC integrato completano la compensazione della temperatura, la linearizzazione, la digitalizzazione e le uscite I2C;

Misura direttamente il flusso di massa, non influenzato dalle fluttuazioni di temperatura/pressione.

IV. Applicazioni principali (scenari ad alta precisione a basso flusso)

Attrezzature mediche:

Controllo preciso del rapporto miscela ossigeno / aria nei ventilatori / macchine anestetici

Monitoraggio a basso flusso per strumenti di funzione polmonare, nebulizzatori (020 SLPM)

Automazione industriale:

Rapporto di gas preciso (come gas di protezione per saldatura, gas inerte)

Apparecchiature per il rilevamento delle perdite, calibrazione e stabilità dell'analizzatore di gas a basso flusso

Monitoraggio ambientale:

Controllo a circuito chiuso a basso flusso per pompe di campionamento dell'aria, analizzatori di VOC

Ricerca e laboratorio:

Misurazione del microflusso per gasdotti, apparecchiature pneumatiche di precisione

Apparecchi / aria fresca:

Purificatori d'aria di fascia alta, aria fresca di grado medico con feedback a basso flusso
