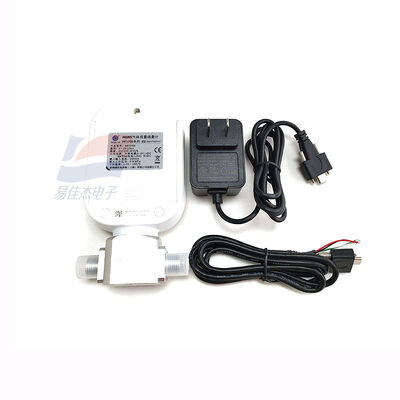

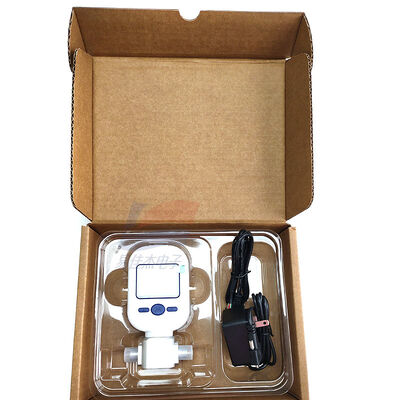

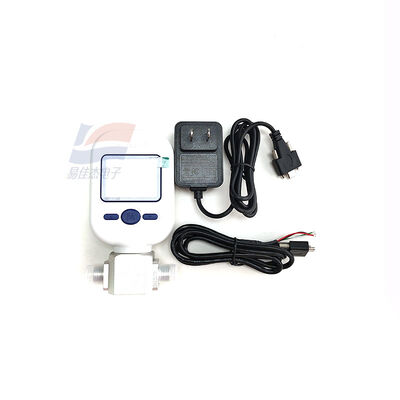

YJJ MF5706-G-20-B-A 0-20L/min MEMS Misuratore di flusso di massa di gas microtermici

Descrizione del prodotto:

Misuratore di portata massica di gas micro termico MEMS YJJ MF5706-G-20-BA 0-20 l/min

Caratteristiche:

I. Spiegazione del modello

MF5706: Specifiche di serie (corpo di diametro piccolo)

G: Tipo di gas generale

20: Intervallo 0 - 20 l/min (SLPM)

B: display digitale locale LCD

A: Uscita di comunicazione RS485-Modbus standard

II. Parametri tecnici fondamentali

Principio di misurazione: il flusso di massa termico MEMS, senza necessità di compensazione di temperatura e pressione, misura direttamente il flusso di massa

Intervallo: 0 - 20 L/min (litri/minuto)

Precisione della misurazione: ±(2% lettura + 0,5% FS); Ripetibilità ≤ 0,5% FS

Tempo di risposta: ≤ 2 secondi; Rapporto di portata 80:1, avvio della misurazione anche con portate molto piccole

Mezzo: aria, ossigeno, azoto, argon, anidride carbonica, ecc. gas di processo comuni/inerti

Pressione di esercizio: ≤ 0,8 MPa; resiste a una pressione di 1,0 MPa, perdita di pressione ≤ 600 Pa

Temperatura: media da -20 a 70 ℃, ambiente da -10 a 55 ℃

Interfaccia: filettatura esterna NPT1/4 (DN6), dimensioni corpo 67×40 mm, corpo valvola in ottone

Alimentazione: 4 batterie AA (durata della batteria > 60 giorni) / alimentatore esterno CC da 5 - 12 V CC, consumo energetico < 10 mW

Display: schermo LCD, flusso istantaneo (l/min) + flusso cumulativo (Nm³), supporta il ripristino totale e l'allarme di superamento del limite

Uscita: RS485 Modbus-RTU, raccolta dati di rete PLC di controllo industriale (comunicazione standard codice A)

III. Applicazioni del prodotto

1. Attrezzature mediche (forza principale)

Ventilatori respiratori/macchine per anestesia monitoraggio del flusso del ramo di alimentazione dell'aria e dell'ossigeno, misurazione precisa del consumo di gas istantaneo e cumulativo dell'erogazione di ossigeno

Generatori di ossigeno medicale, camere di ossigeno iperbariche, dispositivi portatili per la fornitura di ossigeno, controllo del flusso, misurazione della fatturazione

2. Strumenti di laboratorio

Gascromatografia, analizzatori di gas, rilevatori di perdite gas di trasporto (N₂/Ar/O₂) fornitura precisa di gas, controllo quantitativo di piccoli flussi

Rapporto del gas per la ricerca scientifica, statistiche del flusso di gas per test di invecchiamento

3. Gestione del gas industriale

Saldatura laser, taglio plasma Misurazione del consumo di azoto/gas inerte;

Riempimento di azoto per la conservazione degli alimenti, monitoraggio quantitativo del gonfiaggio delle macchine confezionatrici;

Statistiche sul consumo di gas del settore dell'aria compressa in officina, rilevamento delle perdite

4. Protezione ambientale/rilevamento gas

Campionamento del fumo, rilevatore di gas di scarico che bypassa la misurazione del campionamento del gas a flusso ridotto, monitoraggio del gas in uscita dal generatore di gas.

IV. Distinzione di serie

MF5706-G-10: 0 - 10 l/min (intervallo più piccolo)

MF5708-G-100: 0 - 100 L/min (gamma di flusso medio-grande)

MF5712-G-250: 0 - 250 l/min (ampio intervallo di flusso)
