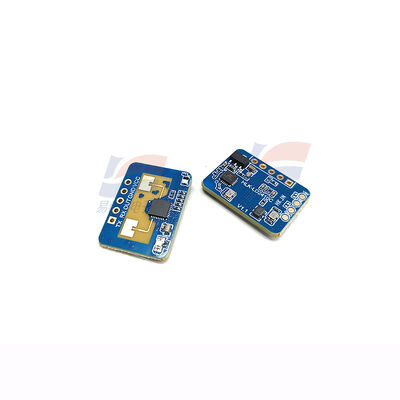

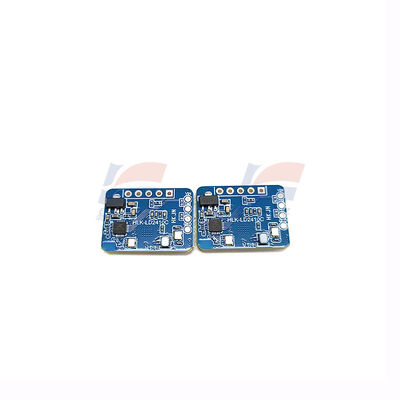

YJJ LD2410C 24G presenta sensore intelligente con modulo radar induttivo con funzionalità Bluetooth

Descrizione del prodotto:

YJJ LD2410C 24G dispone di sensore intelligente con funzionalità Bluetooth del modulo radar induttivo

Caratteristiche:

I. Parametri fondamentali

Parametri di radiofrequenza

Frequenza operativa: 24 - 24,25 GHz, onda continua con modulazione di frequenza FMCW, larghezza di banda 250 MHz (certificazione CE/FCC)

Architettura dell'antenna: 1 trasmissione 1 ricezione (1T1R)

Prestazioni di rilevamento

Umano statico (seduto/dormito, movimento respiratorio minimo): 0,75 - 6 m

Movimento umano: distanza massima 8 m

Angolo di rilevamento: orizzontale ±60° (grandangolo 120°), passo della distanza di misurazione regolabile di 0,75 m

Specifiche elettriche

Alimentazione: CC 5 V, corrente operativa ≈ 79 mA, alimentazione consigliata ≥ 200 mA

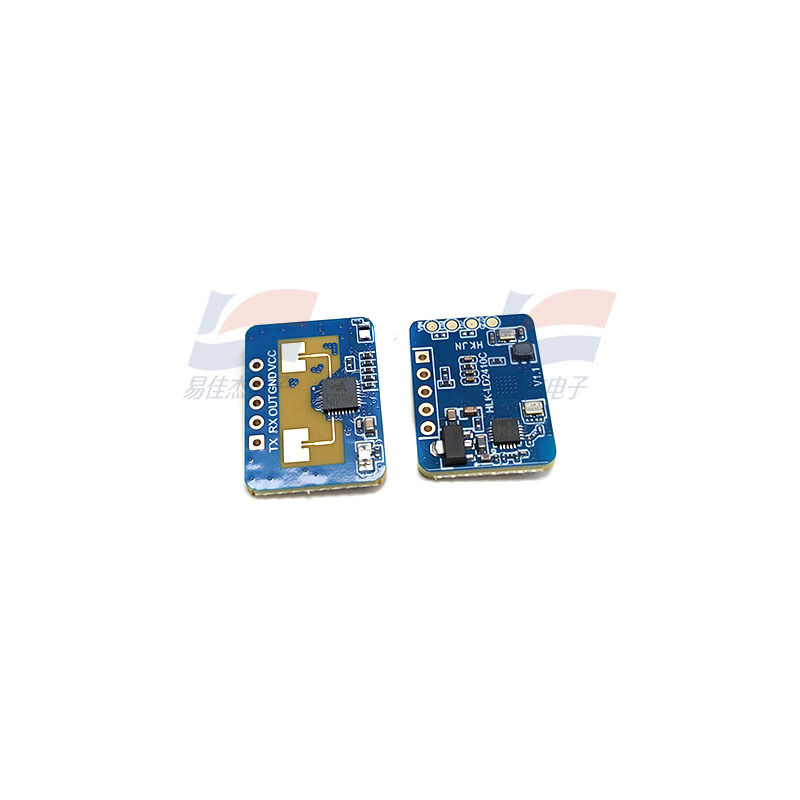

Pin (intestazione pin standard da 2,54 mm a 5 pin: VCC/GND/OUT/RX/TX)

OUT: uscita di livello 3,3 V, presenza = alta, assenza = bassa (quantità di commutazione)

TX/RX: porta seriale TTL da 3,3 V, velocità di trasmissione predefinita 256000, protocollo ASCII, distanza di uscita/stato di presenza

Intervallo di temperatura operativa: -40°C - +85°C, resistente alle alte e basse temperature

Dimensioni: 16 × 22 mm (tipo compatto a montaggio superficiale, superiore al modello slim LD2410B) Funzioni aggiuntive

Rilevamento del sensore di luce integrato + debug Bluetooth, app mobile "HLKRadarTools" per regolazione della sensibilità wireless, impostazione del ritardo, raggio di rilevamento e aggiornamento del firmware OTA

II. Caratteristiche del prodotto (rispetto al PIR a infrarossi)

In grado di rilevare esseri umani fermi: anche se una persona è seduta ferma o dorme con una leggera respirazione toracica, può essere riconosciuta. Il PIR rileva solo il movimento e potrebbe spegnere erroneamente la luce.

Penetrabilità: può penetrare plastica, acrilico e tavole di legno sottili, senza essere influenzato dall'oscurità, dal fumo, dalla temperatura o dalle tende.

Protezione contro false attivazioni da parte di piccoli animali: può essere protetto via software contro le interferenze di animali di piccola taglia come cani e gatti.

Doppia uscita: quantità di interruttori OUT (semplice unità per relè) + porta seriale UART (per MCU/PLC per raccogliere dati)

III. Usi dell'applicazione

1. Casa intelligente (prodotto principale)

Le luci sensibili all'uomo, le luci a binario magnetico, le luci dell'ingresso/del bagno si accendono quando le persone arrivano e si spengono dopo che se ne vanno con ritardo.

Condizionatori d'aria, unità di aria fresca, riscaldatori da bagno: accendi quando qualcuno è presente, spegni in modalità standby per risparmiare energia quando non è presente nessuno.

Toilette intelligenti, luci per specchi da bagno: avvio e arresto in base alla presenza umana

2. Ufficio/Commerciale

Ufficio, sale riunioni: illuminazione intelligente, risparmio energetico per quando la stanza è vuota

I corridoi, le cabine degli ascensori sono dotati di rilevamento, le scale mobili con presenza umana partono e si fermano

3. Sicurezza e controllo industriale

Allarmi nell'armadio/sala di distribuzione dell'energia quando qualcuno entra, rilevamento della presenza umana nei vani delle apparecchiature

Armadietti, attrezzature self-service con rilevamento di presenza

Promemoria per il personale che sosta nelle aree di stoccaggio

4. Accessori per piccoli elettrodomestici

Asciugatrici intelligenti, portasciugamani elettrici, riscaldatori con avvio e arresto a rilevamento umano

IV. Differenziazione dello stesso modello

LD2410B: tipo a striscia lunga 7×35 mm, i parametri sono gli stessi, ma la confezione è diversa

LD2412: modello a lunga distanza, raggio di rilevamento di 10 m+
